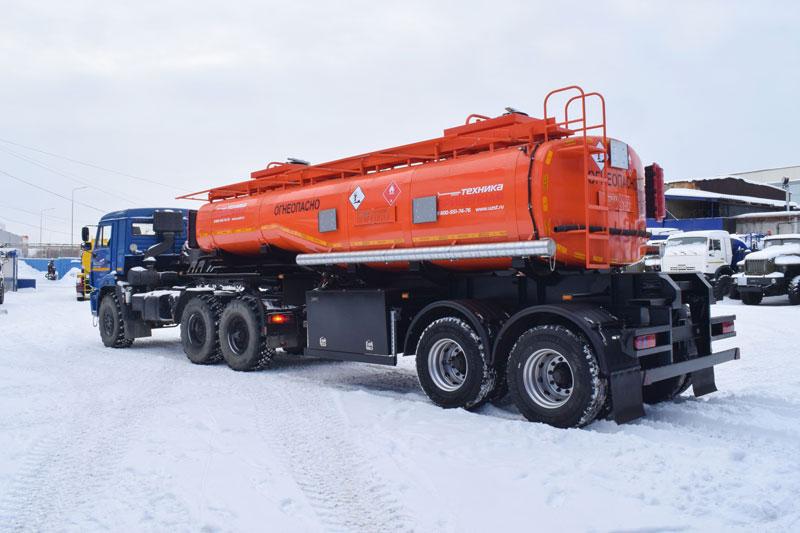

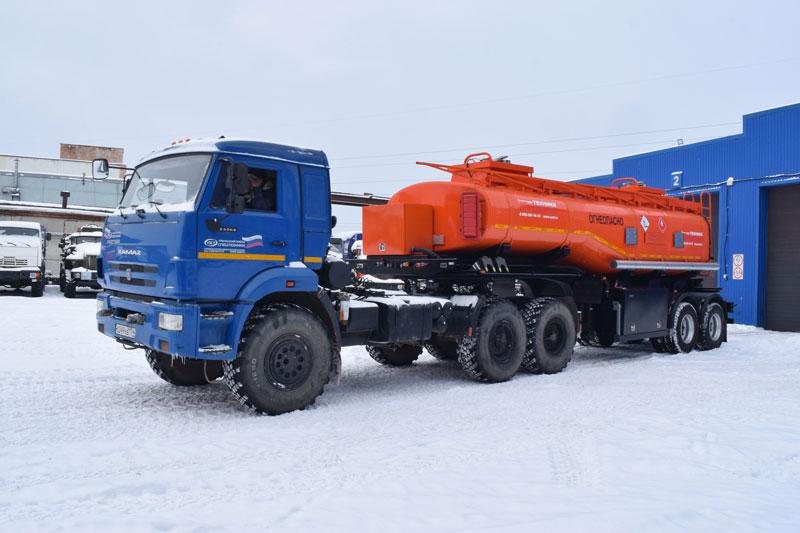

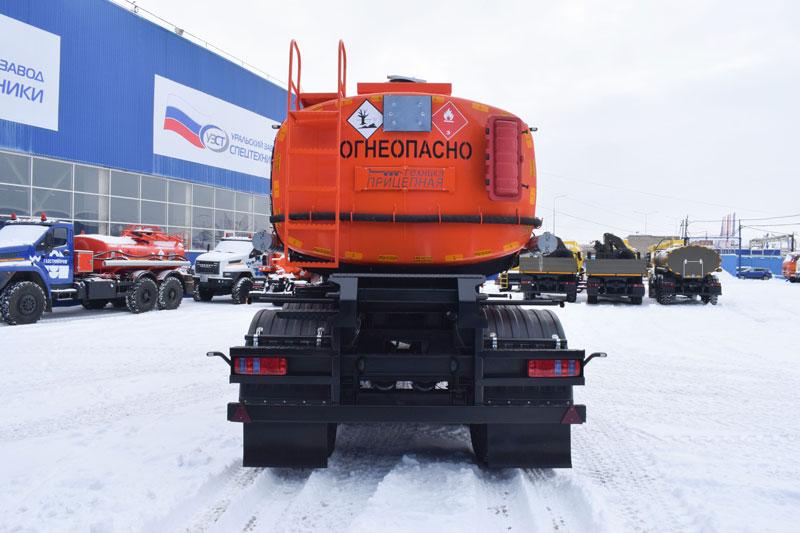

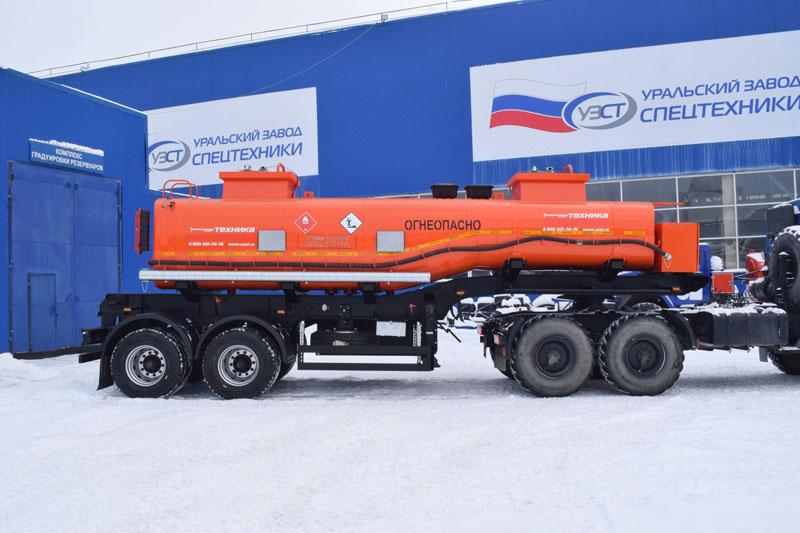

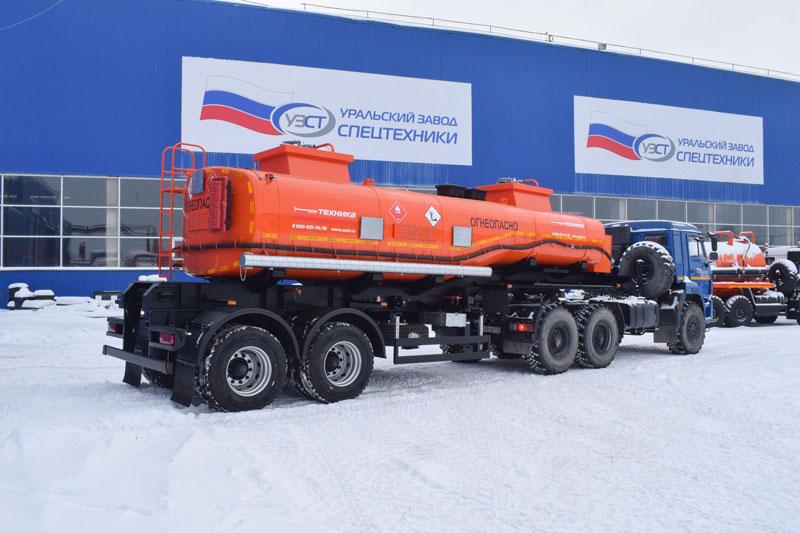

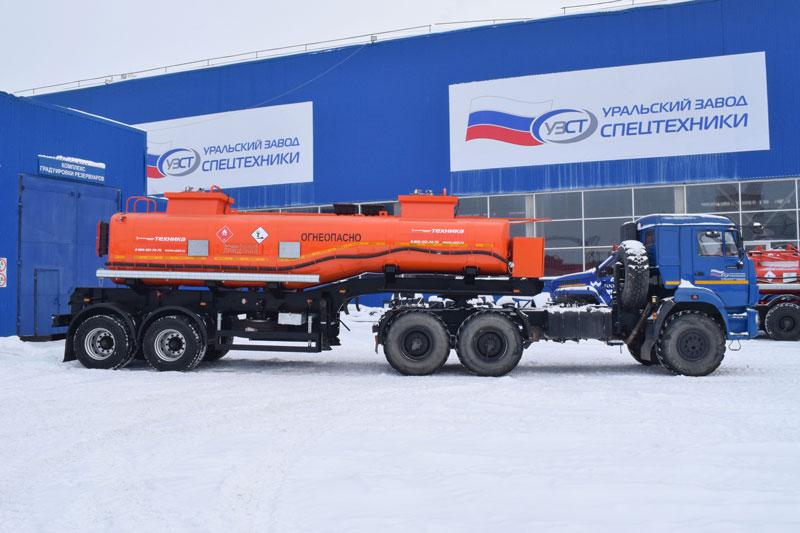

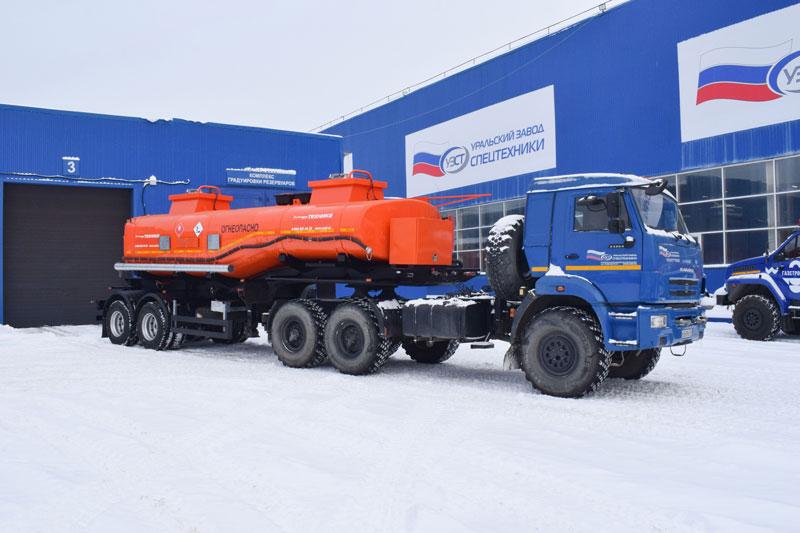

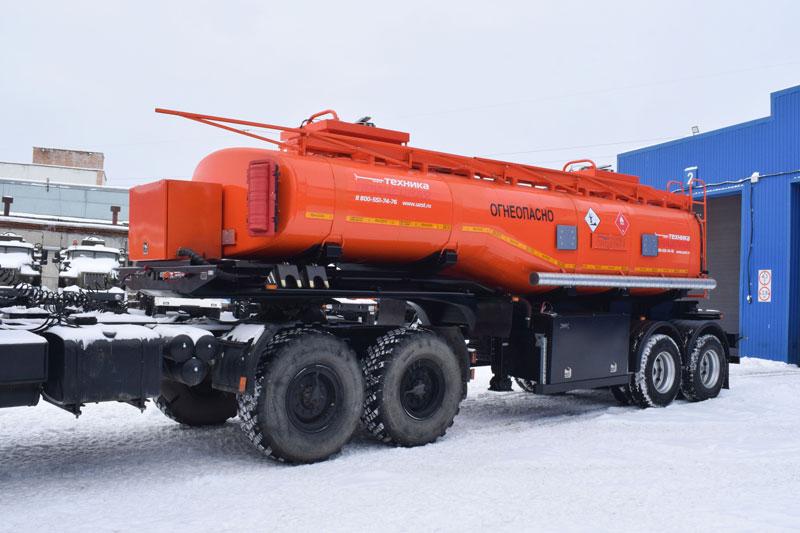

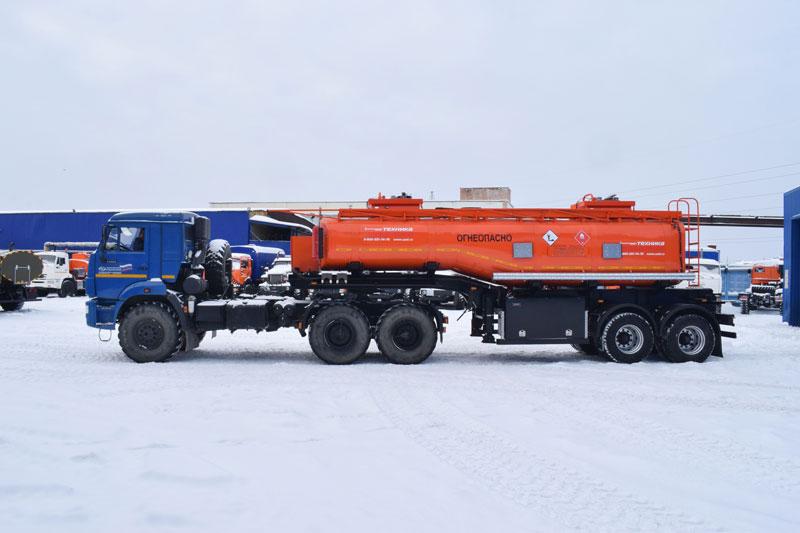

Полуприцеп-цистерна ППЦ-20 (019) для ГСМ (2-осный, переменное сечение)

Код модели: 1318

Цена:

По запросу
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Заказать
Купить в лизинг
Это важно знать!
При производстве полуприцепов мы используем только фирменные сборные агрегаты (оси + подвеска). Например: оси и подвеска фирмы BPW или HJ. Многие производители, с целью удешевления продукции, используют самосборные агрегаты, что значительно снижает качество и ресурс полуприцепа.
Версия для печати
Скачать в PDF
Задать вопрос специалисту
Технические характеристики полуприцепа-цистерны марки УЗСТ ППЦ-20-019 для ГСМ

Объём цистерны

20 м3

Тип перевозимой жидкости

Светлые нефтепродукты

Масса снаряженного транспортного средства

9000 кг

Полная масса

26200 кг

Максимально допустимая нагрузка на седельно-сцепное устройство

10200 кг

Максимально допустимая нагрузка на шины

16000 кг

Количество секций цистерны

2 шт.

Марка стали

09Г2С

Сечение цистерны

Переменное, чемоданной формы

Толщина листа обечайки

4 мм

Толщина переднего днища

4 мм

Толщина заднего днища

4 мм

Конструктивная связь цистерны с рамой

Цельносварной либо при помощи стяжных лент

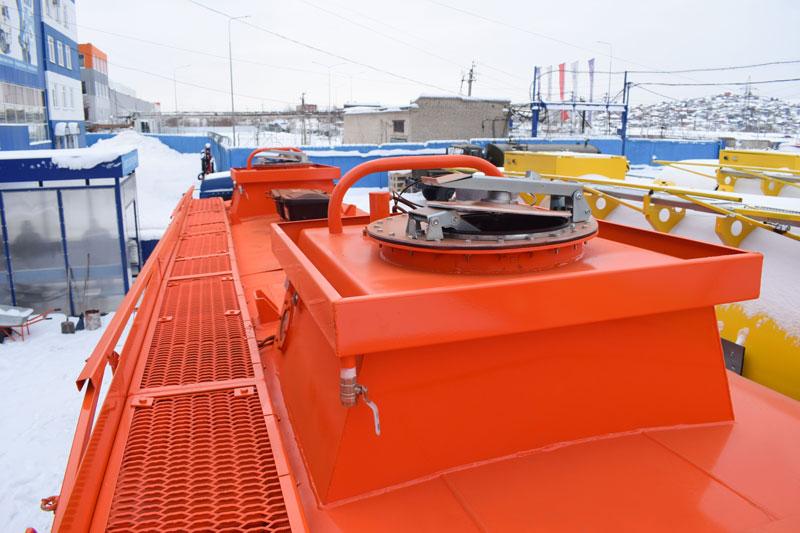

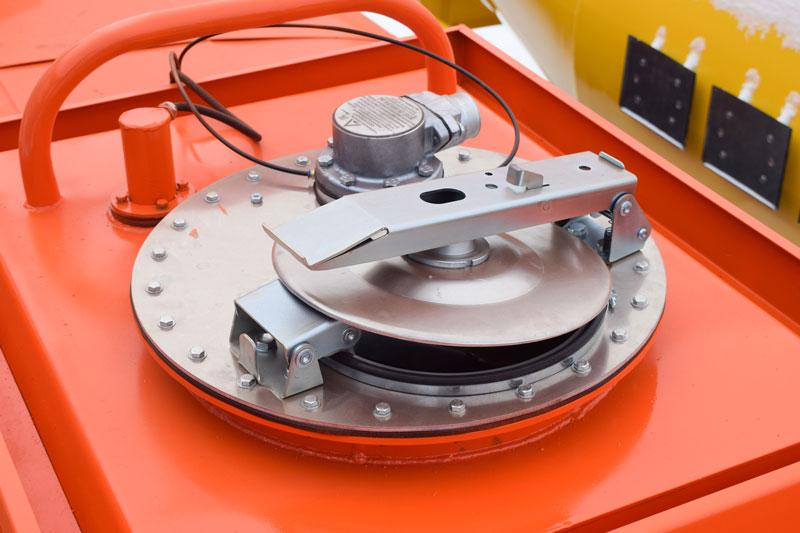

Обслуживание заливной горловины цистерны

Лестница и площадка с перилами

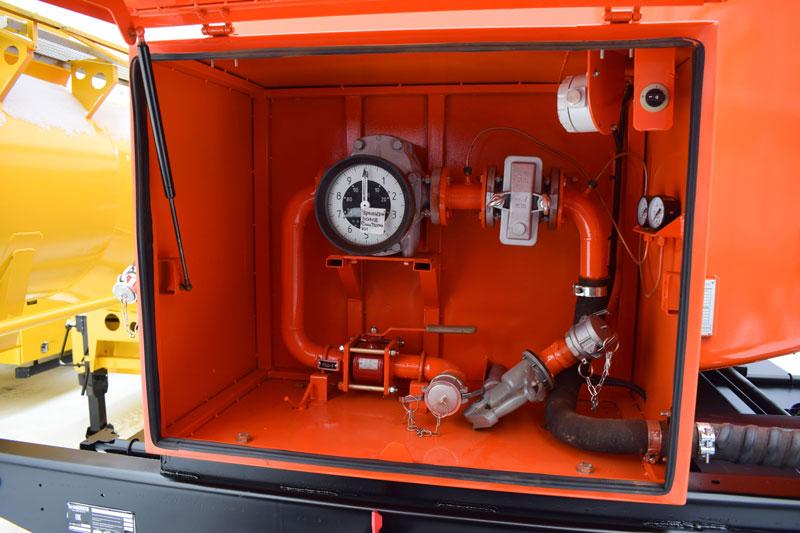

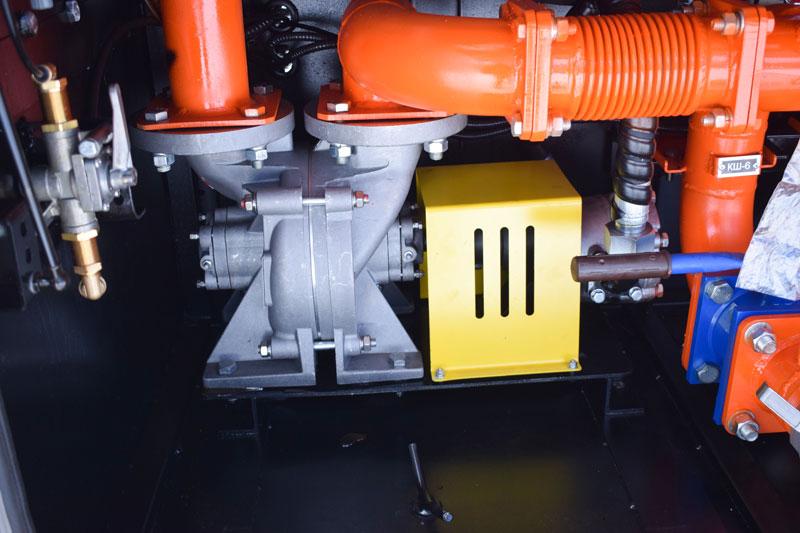

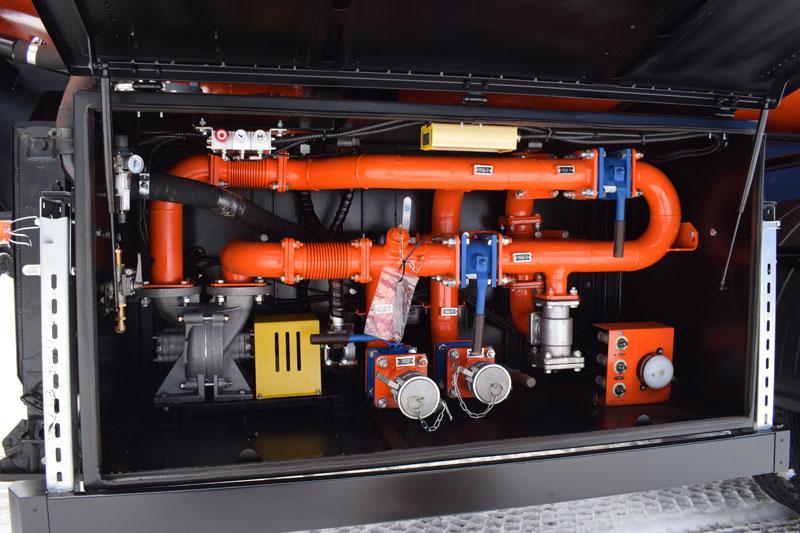

Узел выдачи топлива

  • насос УЗПМ СВН-80 с гидравлическим приводом
  • счетчик жидкости ППО-40
  • рукав Ду 50 – 10 м
  • раздаточный пистолет РП-50

Время наполнения цистерны насосом, не более

37 мин
Время слива из цистерны
  • насосом – 37 мин
  • самотеком – 80 мин

Редукционный клапан

Наличие

Донный клапан

УЗСТ ДКП-90 на каждую секцию с возможностью ручного открывания

Дыхательный клапан

УД2-80 на каждую секцию

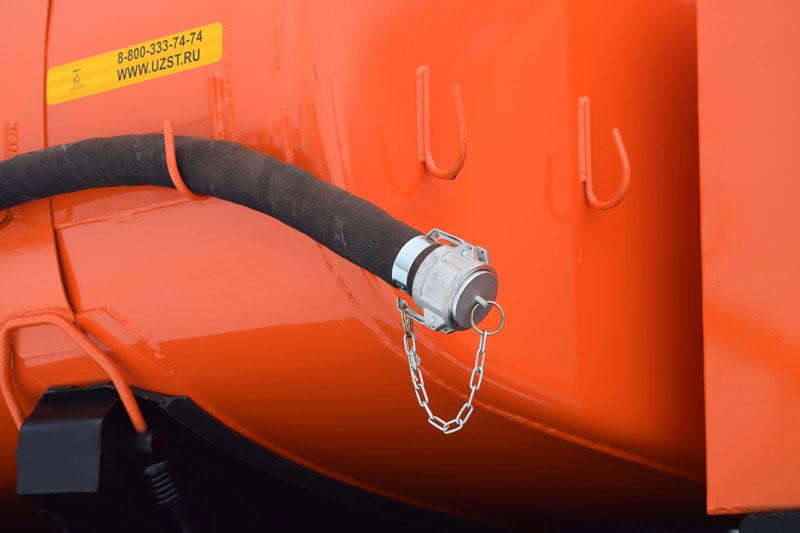

Рукава напорно-всасывающие

2 шт., Ду 75, длина 4 м

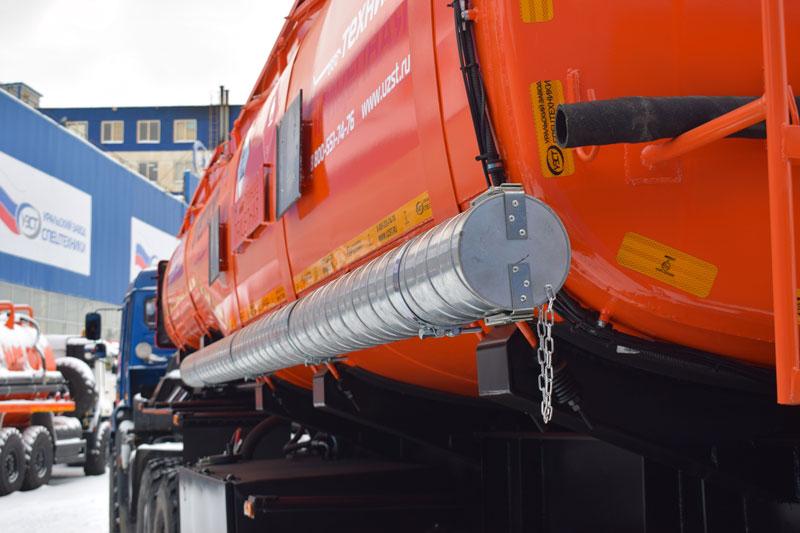

Пеналы для рукавов

Металлические, оцинкованные

Соединения рукавов

БРС, тип Camlock3”

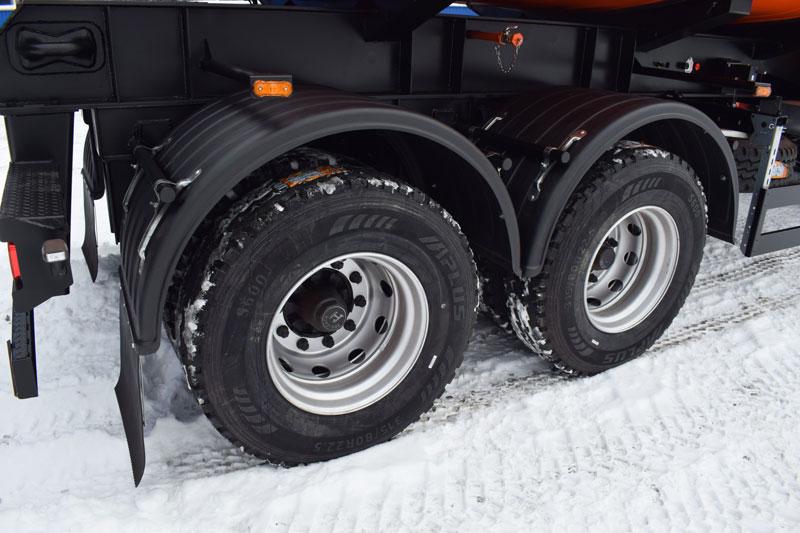

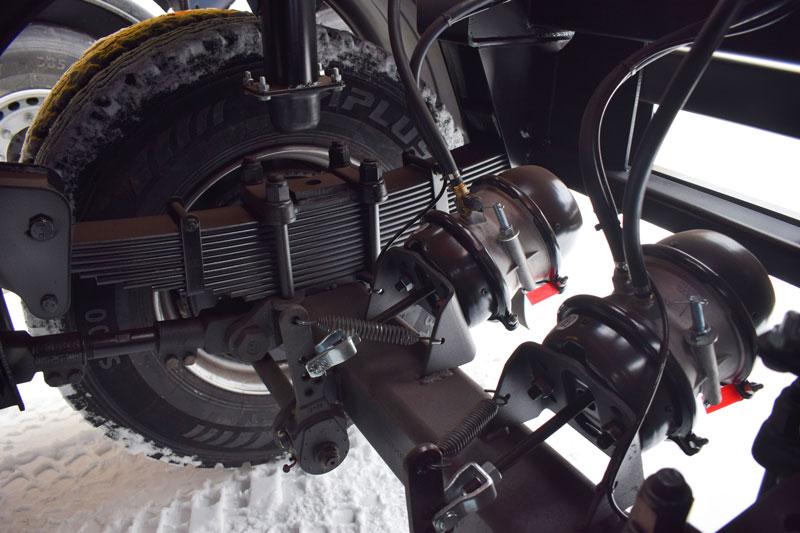

Подвеска

Рессорно-балансирная

Оси (Каталог осей и подвесок)

HJ

Количество осей х количество колес / запасных колес

2х8/1 шт.

Шины (Каталог шин)

315/80R22,5

Шкворень

3,5 дюйма

Высота ССУ под нагрузкой

1550 мм

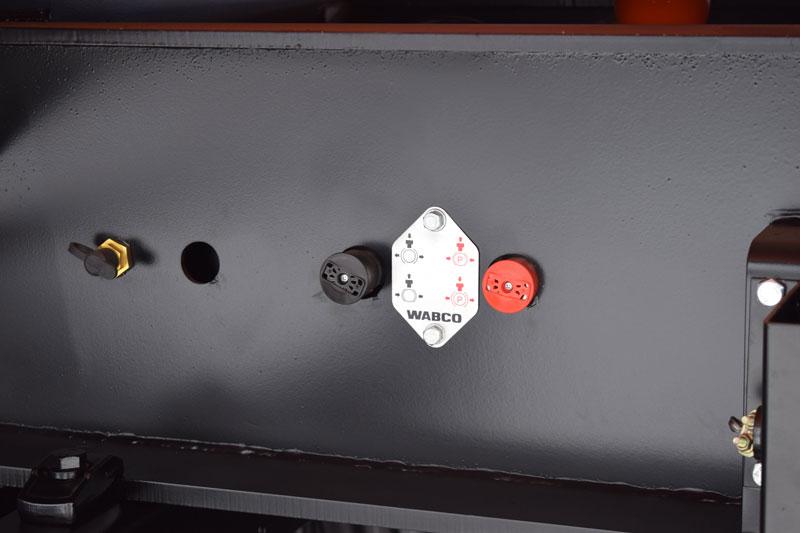

Пневмо- и электровыводы

Для тягачей российского и зарубежного производства

Тормозная система с пневматическим приводом от тягача

ABS WABCO (оригинал)

Электрооборудование двухпроводное с питанием от тягача

24В

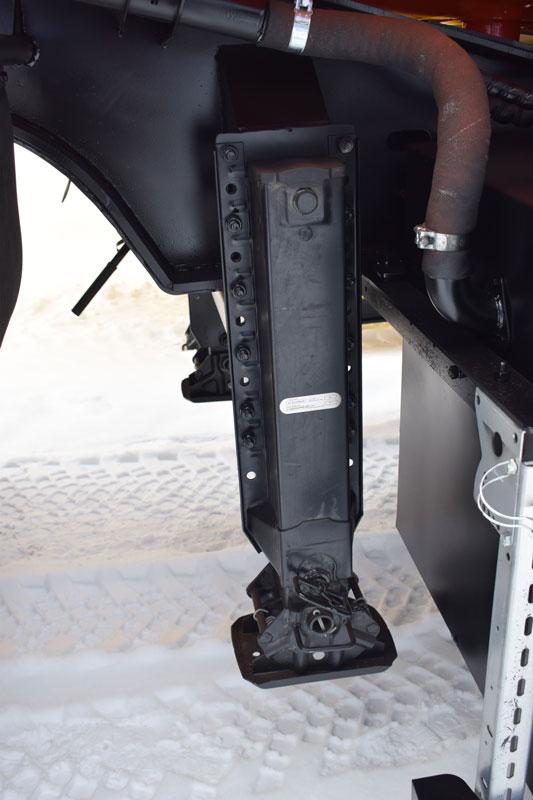

Опорное устройство

Механическое, телескопического типа, с двухскоростным приводом, односекционное

Противооткатные упоры

2 шт.

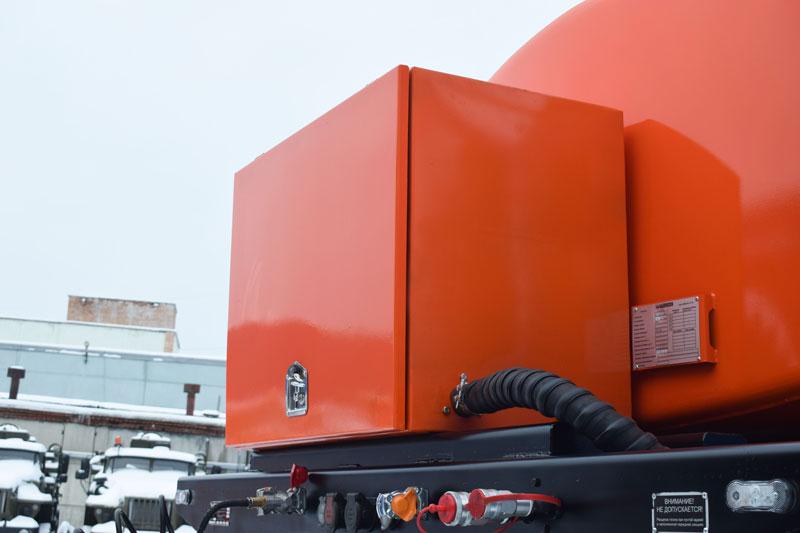

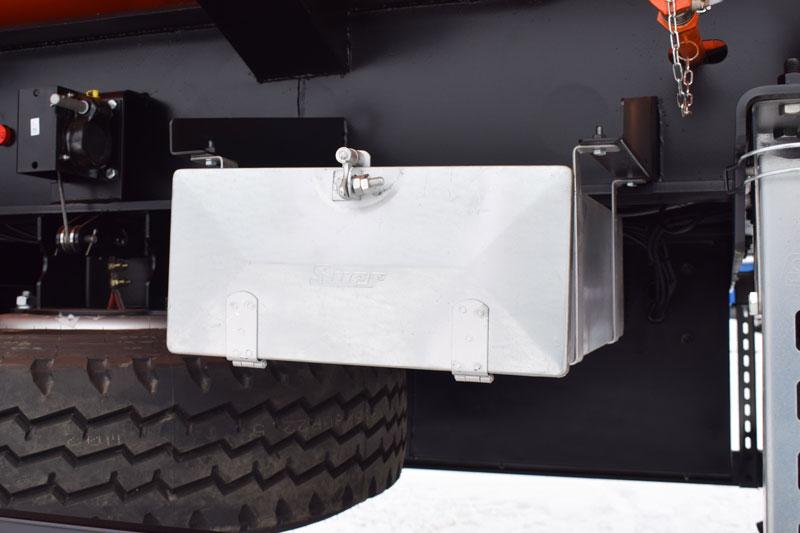

Инструментальный ящик с комплектом ЗИП

1 шт.

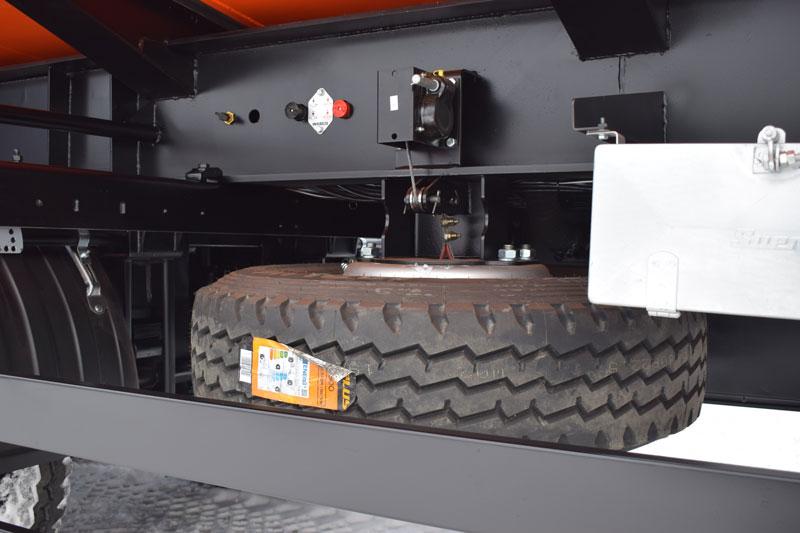

Расположение запасного колеса

На лебедке с редуктором

Крылья

Пластиковые

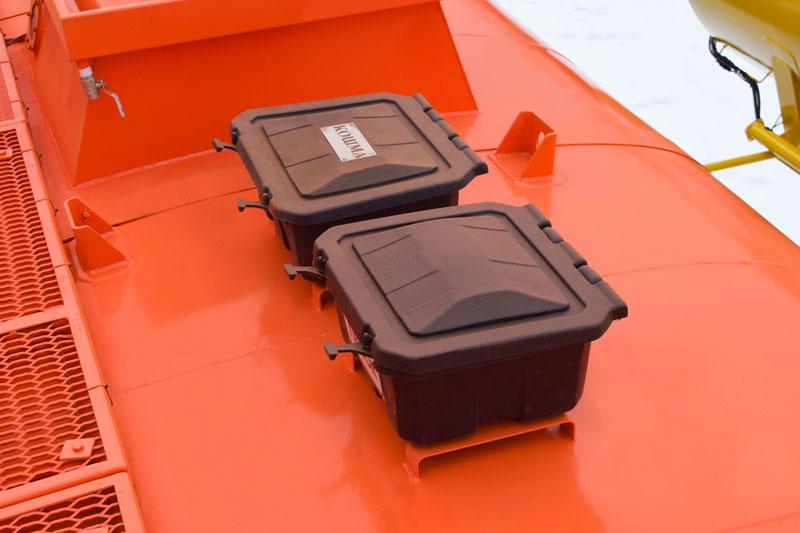

Средства безопасности
  • ящик для песка
  • ящик для кошмы

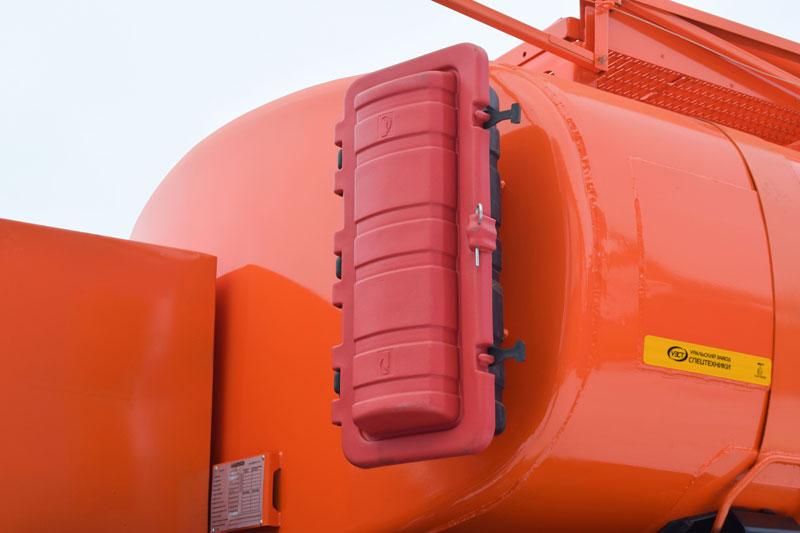

  • огнетушитель – 2 шт. в пластиковых пеналах

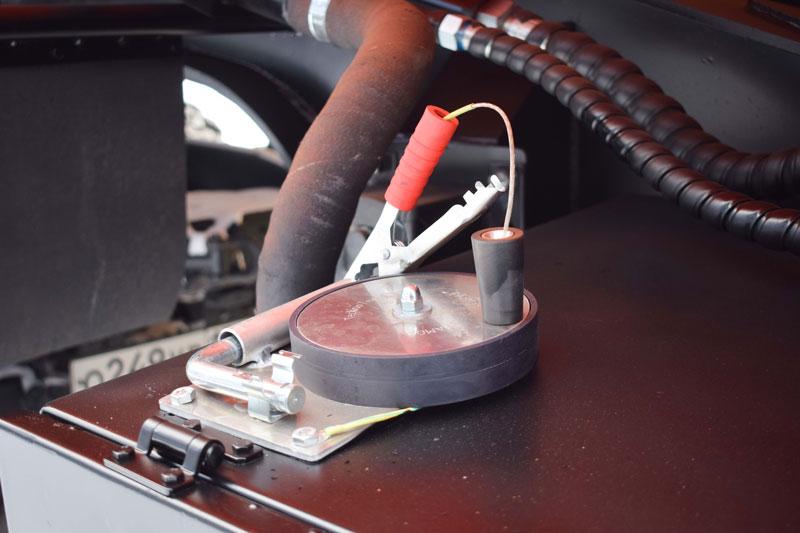

  • устройство заземления
  • боковое защитное устройство
  • заднее защитное устройство



Дополнительные опции

Установка гидропривода с насосом 1СВН-80АМ
Установка гидропривода с насосом 1СВН-80АМ
Гидропривод включает в себя насос, подключаемый через муфту к гидромотору, работающему от гидросистемы тягача. Самовсасывающий вихревой одноступенчатый насос 1СВН-80АМ предназначен для перекачивания чистых нейтральных жидкостей без механических примесей: воды, бензина, дизельного топлива, спирта, керосина и др. плотностью до 1000 кг/м3 при температуре от -40°C до +50°C. Вихревое рабочее колесо насоса, изготовленное из алюминиевого сплава, исключает искрообразование при перекачивании нефтепродуктов.
Установка гидропривода с насосом 1СЦЛ-20-24ГМ
Установка гидропривода с насосом 1СЦЛ-20-24ГМ
Гидропривод включает в себя насос, подключаемый через муфту к гидромотору, работающему от гидросистемы тягача. Насос СЦЛ-20-24 относится к типу центробежно-вихревых самовсасывающих насосов. Его предназначение – перекачивание чистых нейтральных жидкостей без механических примесей: воды, бензина, дизельного топлива, спирта, керосина и др. плотностью до 1000 кг/м3 при температуре от -40°C до +50°C. Насос состоит из двух ступеней. Первая ступень является центробежным насосом, а вторая – вихревым. На выходе из второй ступени происходит самовсасывание с помощью воздуходува.
Термоизоляция цистерны 50 мм
Термоизоляция цистерны 50 мм
Покрытие цистерн термоизоляционным слоем позволяет сохранять температурный режим внутри емкости в течение длительного времени и увеличить максимальное расстояние транспортировки жидких грузов по отношению к ныне существующим. При этом общая масса цистерны увеличится несущественно и сохранится рамная конструкция со стяжными лентами.
Термоизоляция цистерны 100 мм
Термоизоляция цистерны 100 мм
Покрытие цистерн термоизоляционным слоем позволяет сохранять температурный режим внутри емкости в течение длительного времени и увеличить максимальное расстояние транспортировки жидких грузов по отношению к ныне существующим. При этом общая масса цистерны увеличится несущественно и сохранится рамная конструкция со стяжными лентами.
Установка стандартного УВТ на отдельную секцию
Установка стандартного УВТ на отдельную секцию
ППО-25, OPW-16, ДУ25
Замена стандартного УВТ на УВТ повышенной производительности
Замена стандартного УВТ на УВТ повышенной производительности
ППО-40, РКТ-32, ДУ32
Усиленная проводка (380 В)
Усиленная проводка (380 В)
Комплектование усиленной электропроводкой, которую требуют мощные устройства, рассчитанные на трёхфазное напряжение 380 В.

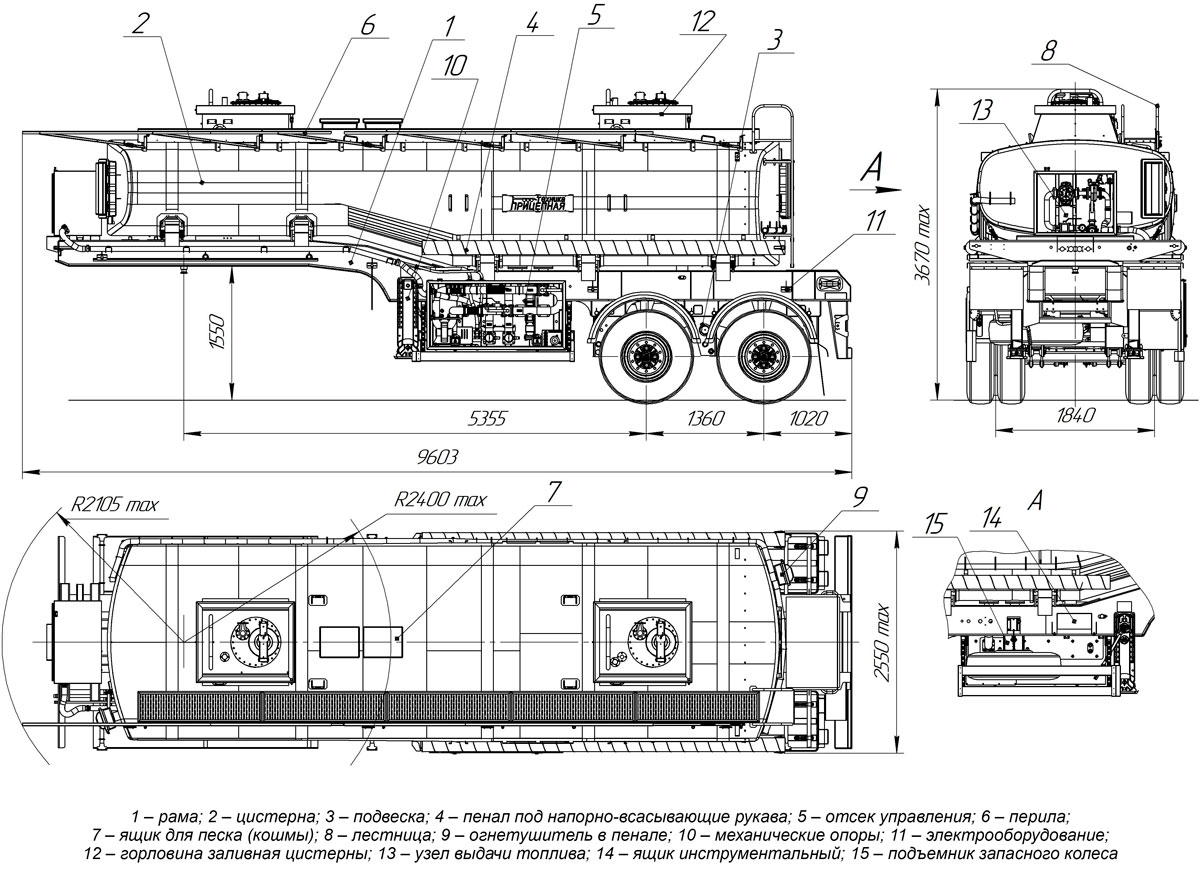

Габаритный чертеж

Габаритный чертеж для Полуприцеп-цистерна ППЦ-20 (019) для ГСМ (2-осный, переменное сечение)

Видеоролики

Конструктивные особенности

конструктивные особенности
