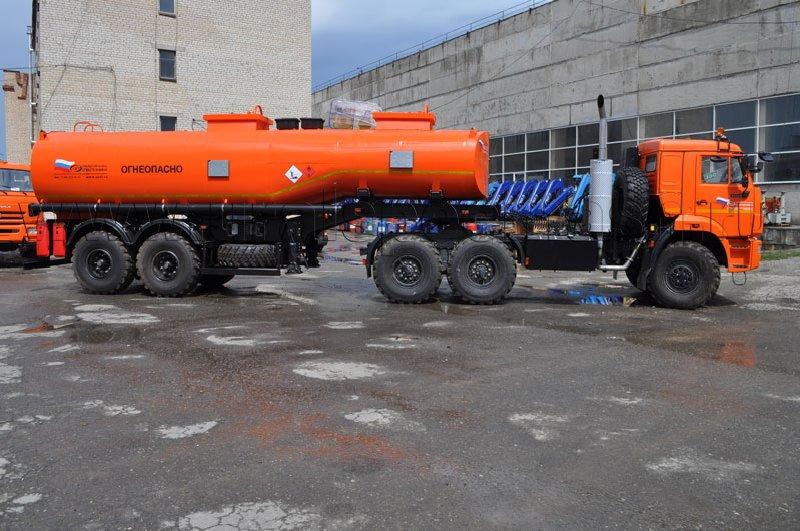

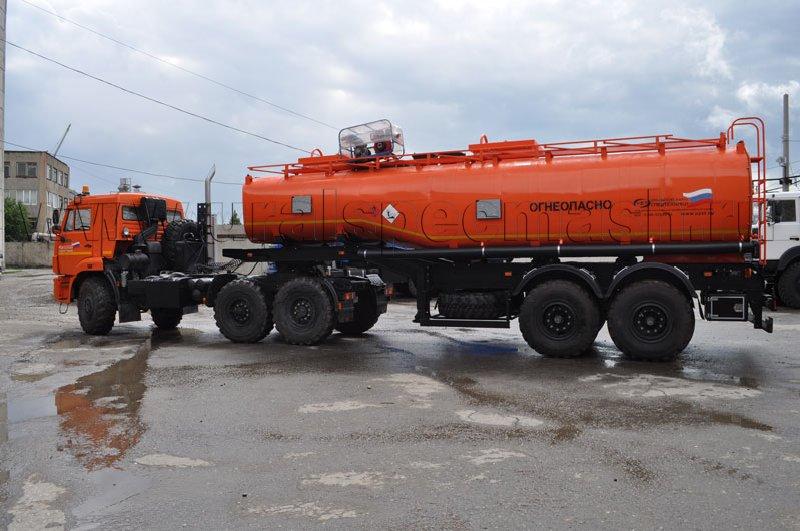

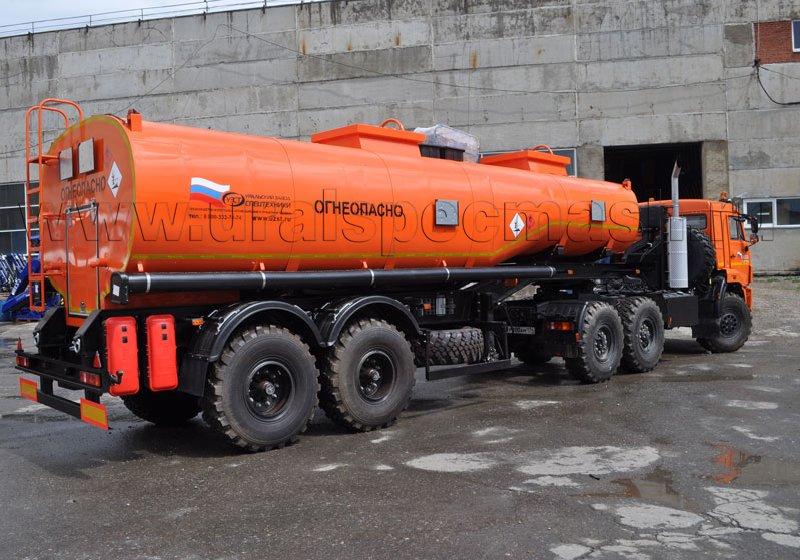

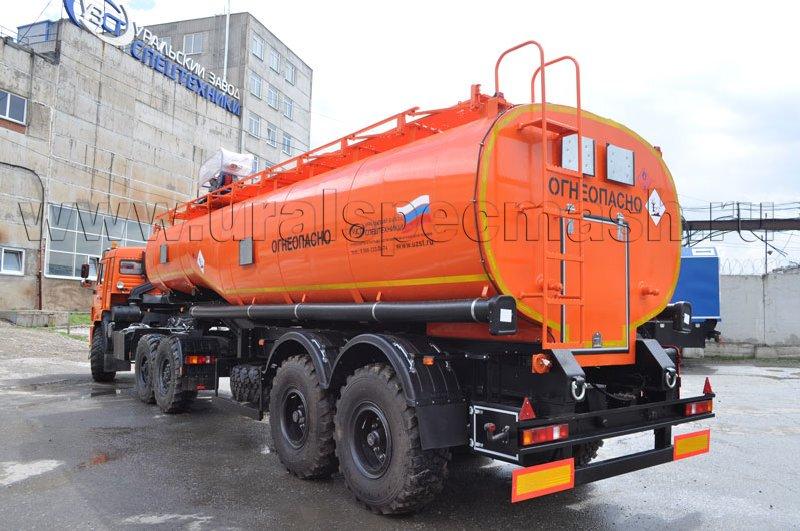

Полуприцеп-цистерна ППЦН-20 (12) для нефти (2-осный, переменное сечение)

Код модели: 820

Цена:

По запросу
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Заказать
Купить в лизинг
Это важно знать!
При производстве полуприцепов мы используем только фирменные сборные агрегаты (оси + подвеска). Например: оси и подвеска фирмы BPW или HJ. Многие производители с целью удешевления продукции, используют самосборные агрегаты, что значительно снижает качество и ресурс полуприцепа.
Версия для печати
Скачать в PDF
Задать вопрос специалисту
Комплектация и технические характеристики полуприцепа цистерны для перевозки нефтепродуктов УЗСТ 9175-000012
Номинальный объем цистерны 20 м3
Снаряженная масса 9000 кг
Полная масса 29000 кг
Сечение цистерны Чемоданное
Продольное сечение Переменное
Материал цистерны Сталь 09Г2С
Толщина обечайки 3 мм
Толщина днищ 4 мм
Количество секций 2 шт.
Крепление цистерны на прицепе Стяжные ленты

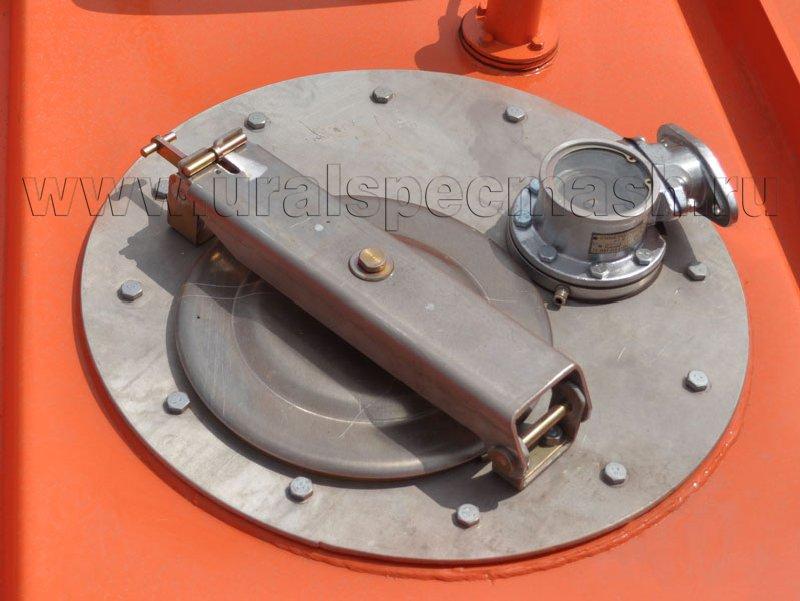

Горловина цистерны На каждую секцию с алюминиевыми крышками
Дыхательный клапан УД2-80 - по 1 шт. на каждую секцию

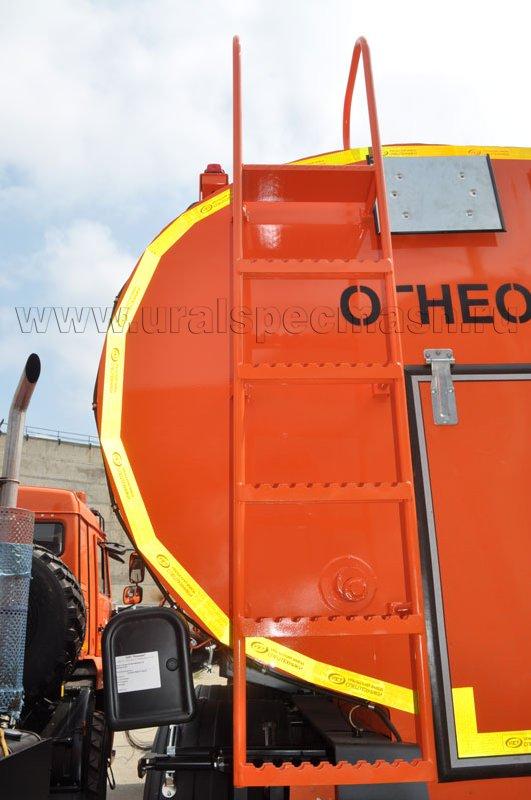

Площадка для обслуживания С противоскользящей поверхностью
Поручни Складные
Термоизоляция 100 мм
Наружная облицовка Сталь 08пс, толщина 1,5 мм., с ЛКП

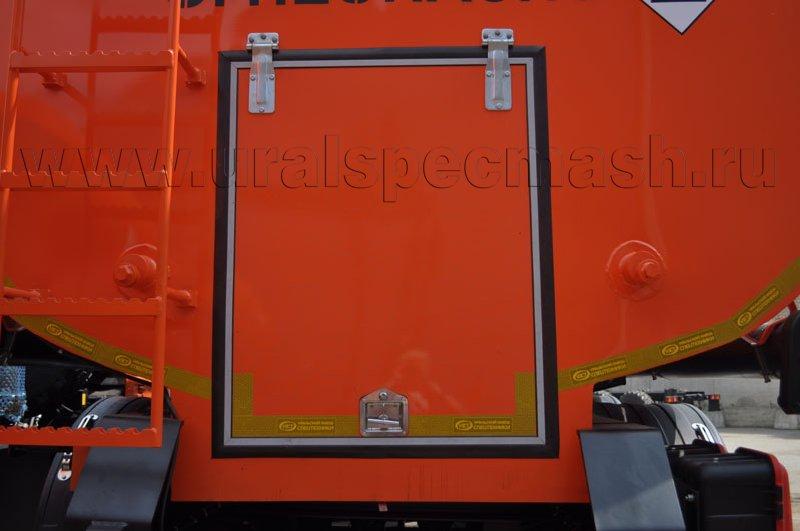

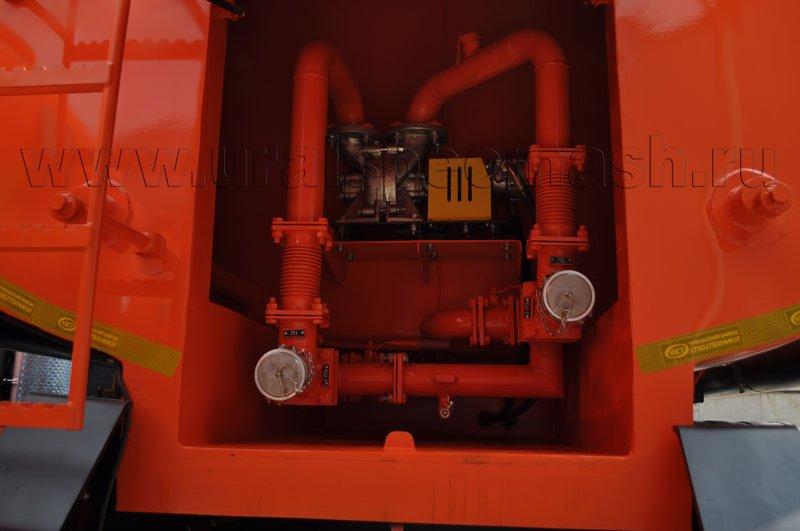

Отсек Заднее расположение, интегрирован в цистерну
Насос УЗПМ СВН-80
Привод насоса Гидравлический
Запорная арматура Краны шаровые Ду 75
БРС Camlock 3"
Выполняемые операции
  • наполнение и опорожнение секций посторонним насосом
  • наполнение и опорожнение секций своим насосом
  • перекачка нефтепродуктов насосом, минуя собственную цистерну.
Напорно-всасывающие рукава 2 шт., Ду 75 мм. по 6 метров с БРС типа Camlock 3"

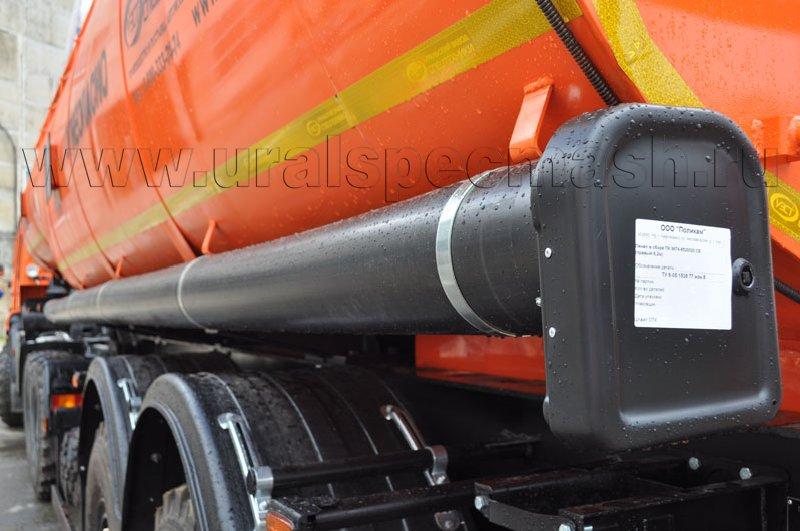

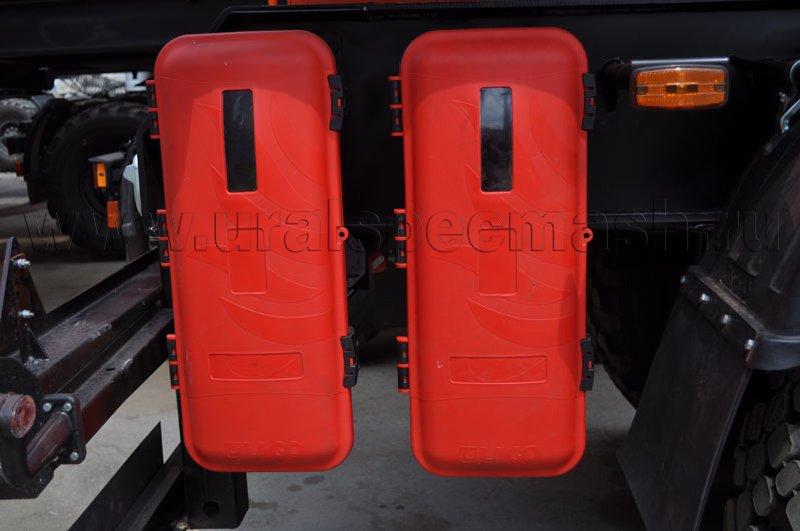

Способ укладки рукавов Пластиковые пеналы по обеим сторонам цистерны
Подогрев цистерны от ППУ Через 2 вывода сзади цистерны
Внутренняя обработка цистерны Коррозионностойкая эмаль 4 слоя
Основные параметры полуприцепа цистерны для нефтепродуктов
Высота ССУ 1510 мм
Нагрузка на ССУ 11305 кг
Количество осей х количество колес / запасных колес 2х4/2 шт.
Оси (Каталог осей и подвесок) HJ, BPW (оригинал)
Подвеска Рессорно-балансирная с реактивными штангами
Межосевое расстояние 1360 мм
Шины (Каталог шин) 425/85 R21

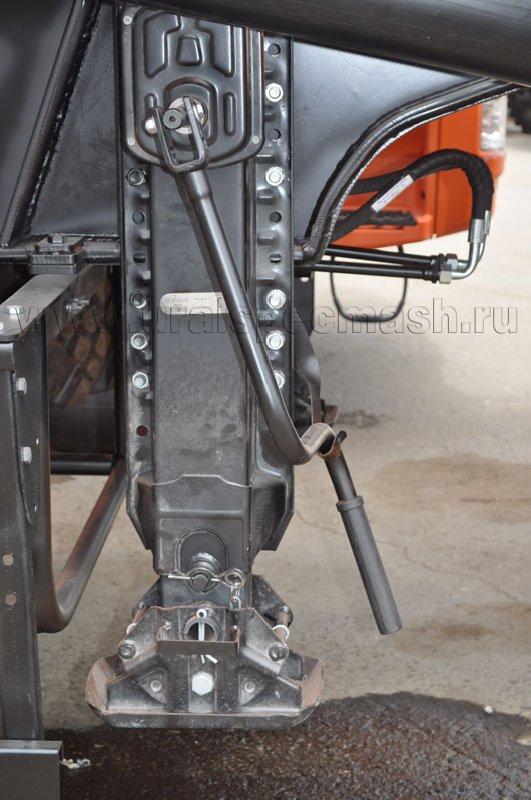

Опорное устройство BPW Механическое, телескопического типа, с двухскоростным приводом, односекционное
Шкворень 2 дюйма
Тормозная система
  • рабочая: с пневматическим приводом, двухконтурная WABCO, ABS 4S/3M (оригинал)
  • стояночная: пружинные энергоаккумуляторы на тормозных механизмах задней оси
Электрооборудование

24В, одноприводное от бортовой сети тягача

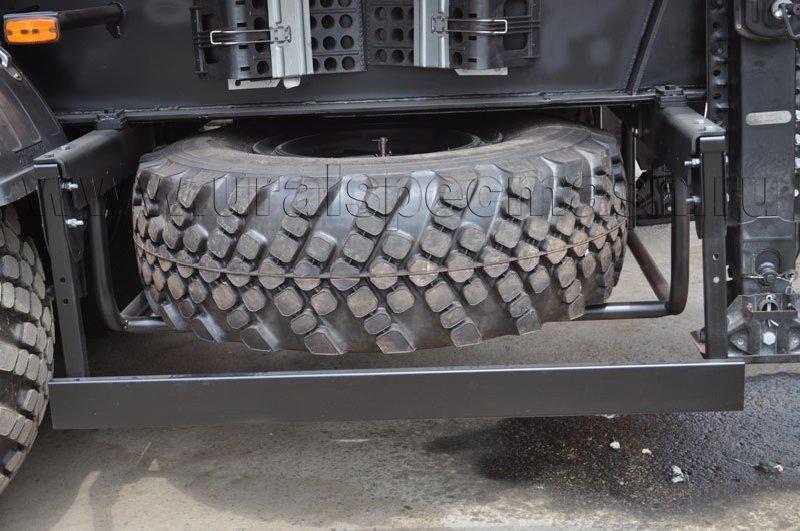

Корзина под запасное колесо 2 шт.
Крылья Пластиковые
Средства безопасности
  • устройства заземления
  • огнетушитель ОП-6 – 2 шт.
  • аптечка – 2 шт.
  • знак аварийной остановки – 2 шт.
  • знак «Опасность» с опорой – 2 шт.

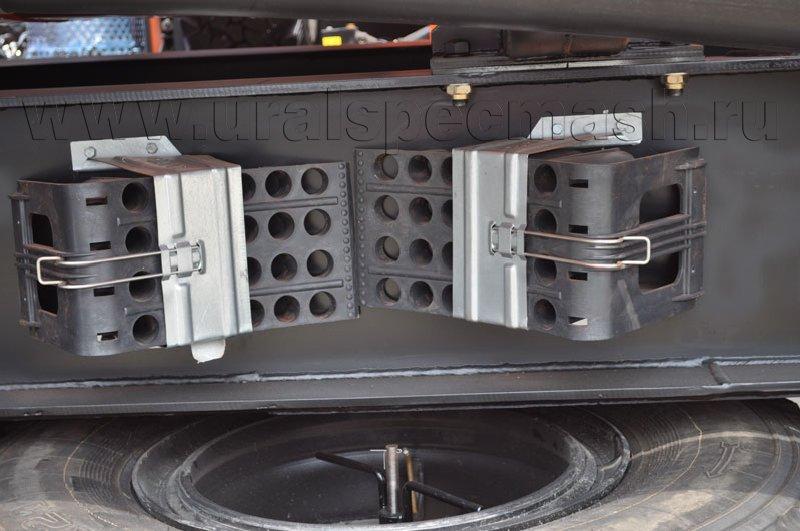

  • противооткатный упор – 2 шт.

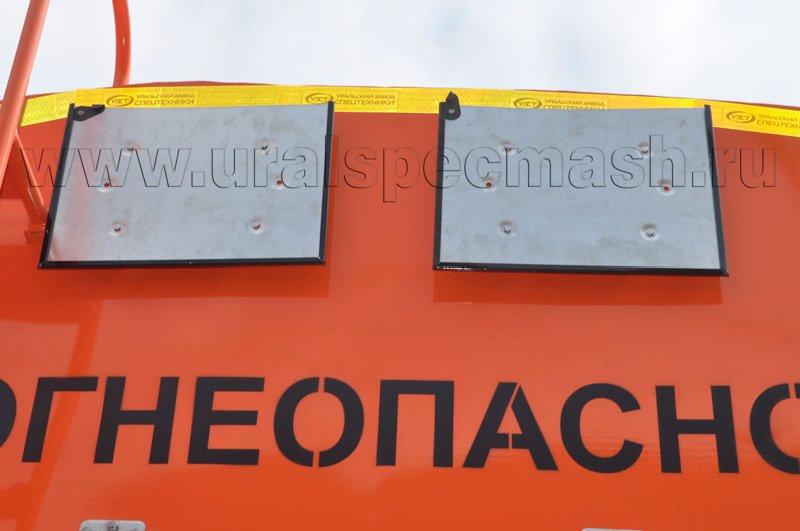

  • держатели для информационных табличек

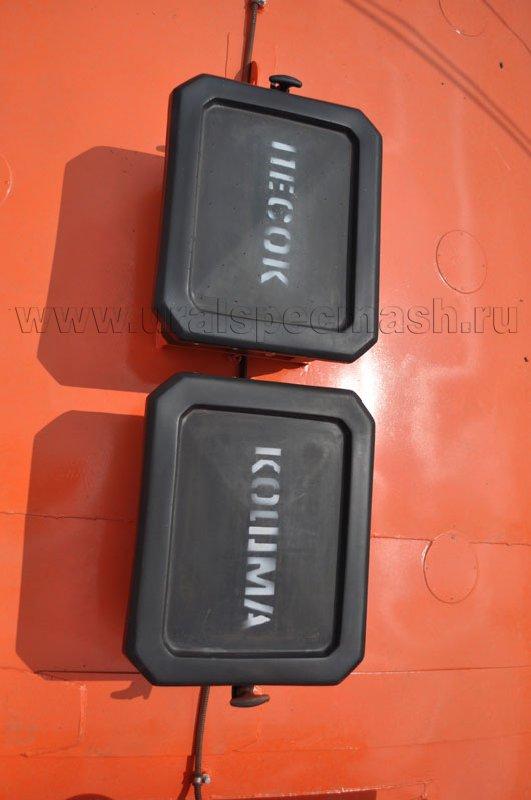

  • ящик для песка
  • ящик для кошмы

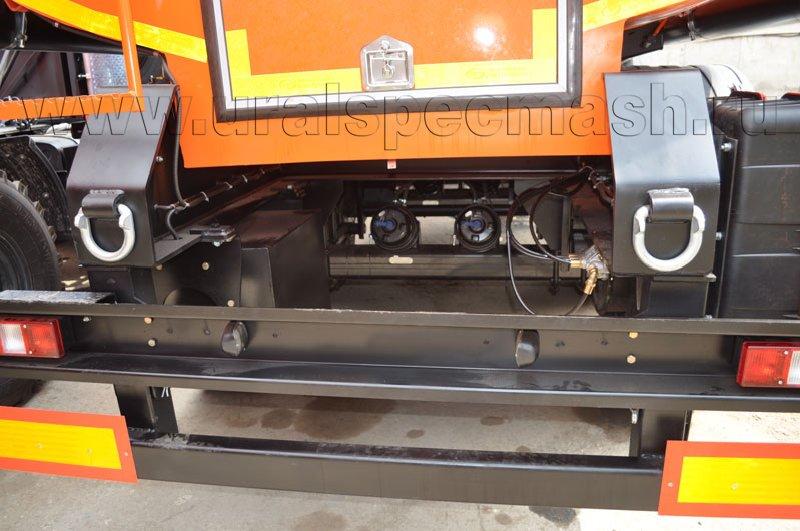

  • заднее защитное устройство
  • боковое защитное устройство
  • фонарь мигающий сигнальный – 2 шт.
  • жидкость для промывания глаз
  • сигнальный жилет
  • фонарь переносной
  • очки защитные
  • дренажная ловушка
  • сборный контейнер
  • лопата искробезопасная
  • костюм защитный
  • маска панорамная ППМ-88 с фильтром
  • сумка для комплекта ADR
  • очищающее средство для рук без воды
  • лента бело-красная светоотражающая ЛО-100
  • абсорбер для сбора розлива
Дополнительная комплектация полуприцепа-цистерны для нефтепродуктов
Датчик предельного заполнения MS DUG11-N-10
Бачок для воды на 10 литров с краном 1 шт.
Ключ баллонный 2 шт.
Ключ ступичный 2 шт.
Монтажная лопатка 2 шт.
Домкрат гидравлический бутылочный 50 тонн 2 шт.
Набор рожково-накидных комбинированных ключей 6-36 1 комплект
Набор инструментов, ½, ¼, CrV, пластиковый кейс 76 предметов 1 шт.
Шланг для накачивания шин с манометром 20 м
Мотопомпа для дизельного топлива Танкер 049 1 шт.
Комплект ЗИП к насосу 1СВН-80А 1 шт.



Дополнительные опции

Установка гидропривода с насосом СЦЛ-01А
Установка гидропривода с насосом СЦЛ-01А
Гидропривод включает в себя насос, подключаемый через муфту к гидромотору, работающему от гидросистемы тягача. Насос СЦЛ 01А предназначен для перекачивания неагрессивных жидкостей (воды, бензина, керосина, дизельного топлива).
Трубопровод обогрева от ППУ
Трубопровод обогрева от ППУ
Разогрев цистерн от передвижных парогенераторных установок (ППУ) осуществляется в холодное время года, когда жидкий груз становится густым и вязким или, если температура перевозимого груза слишком низкая, что значительно облегчает его выгрузку. Подогрев груза происходит при помощи подачи горячего пара через трубопровод обогрева от ППУ к цистерне.
Усиленная проводка (380 В)
Усиленная проводка (380 В)
Комплектование усиленной электропроводкой, которую требуют мощные устройства, рассчитанные на трёхфазное напряжение 380 В.

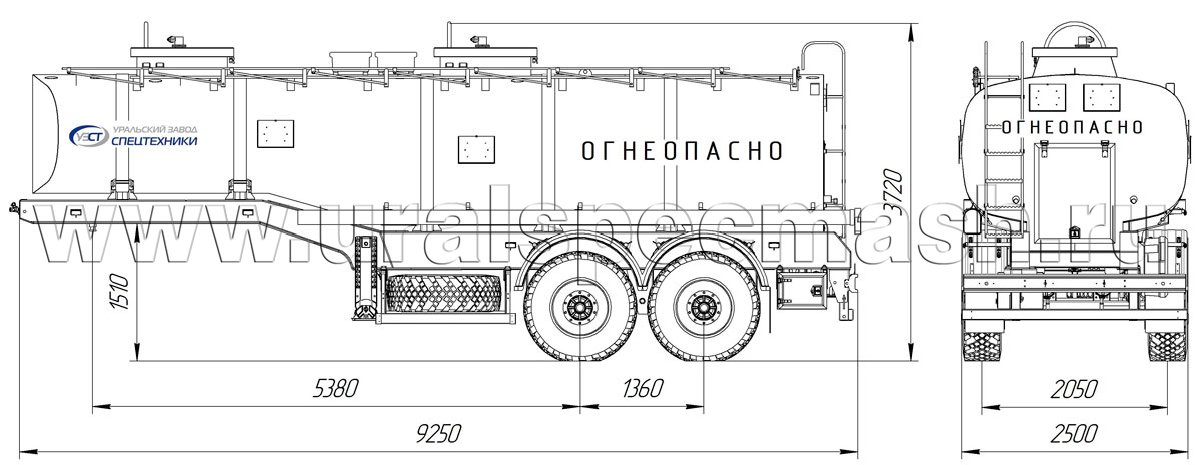

Габаритный чертеж

Габаритный чертеж для Полуприцеп-цистерна ППЦН-20 (12) для нефти (2-осный, переменное сечение)
