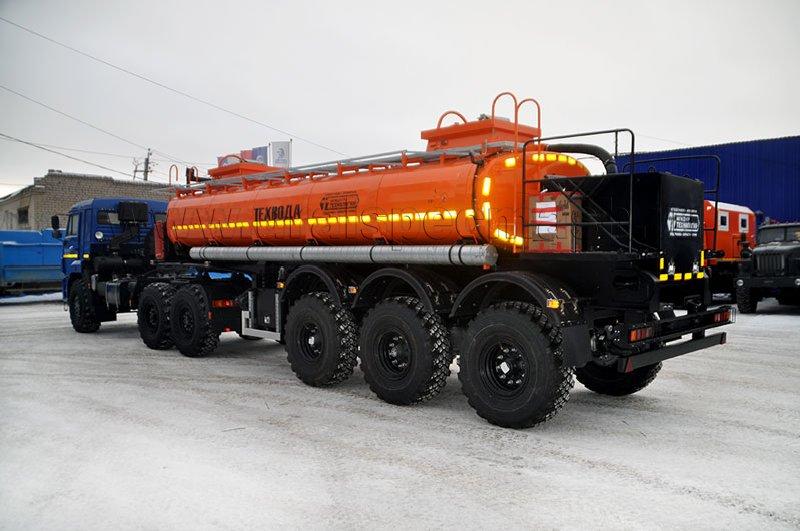

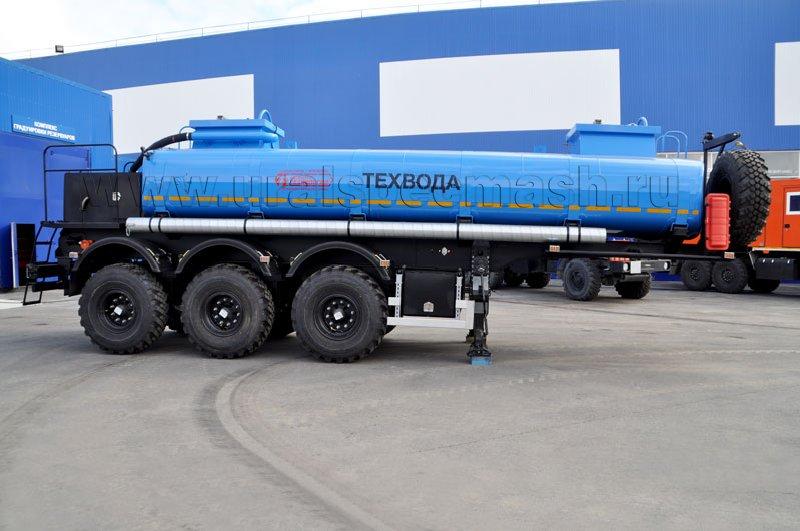

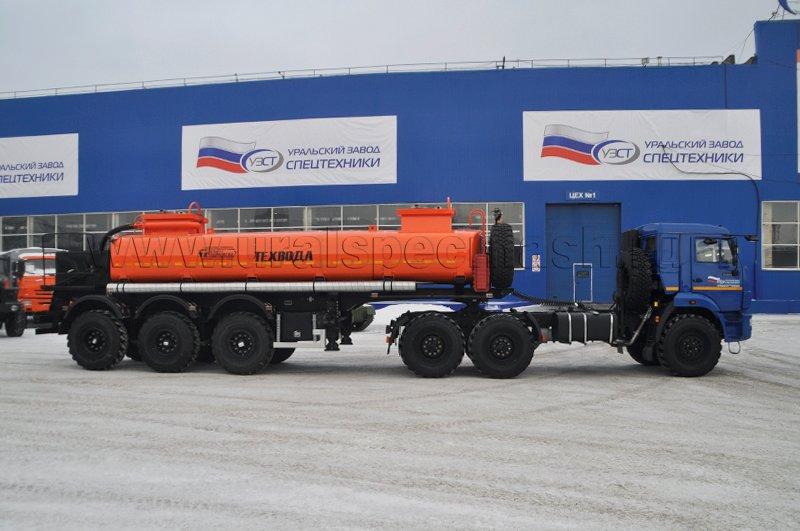

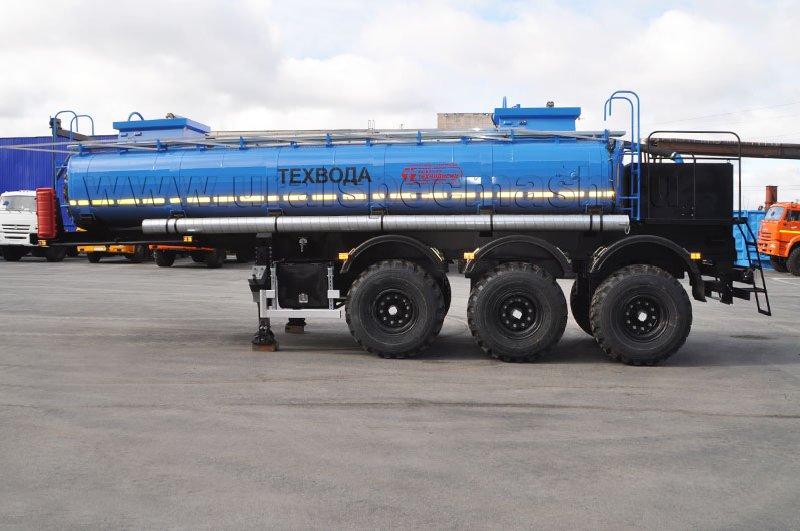

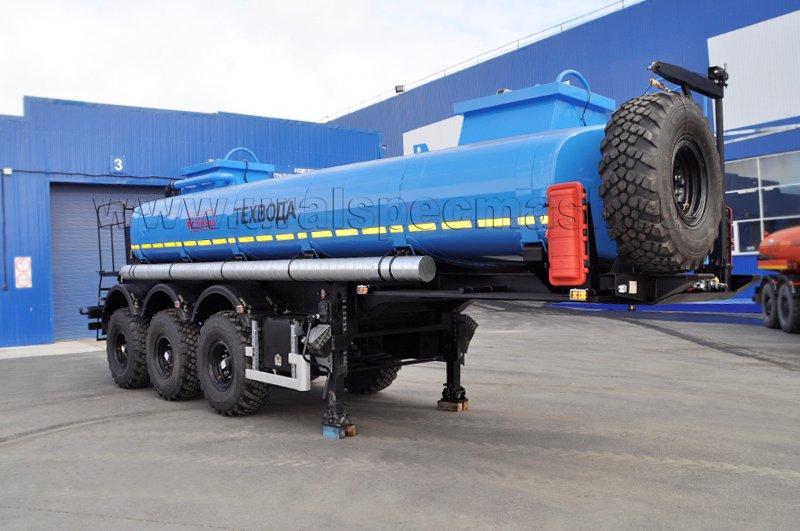

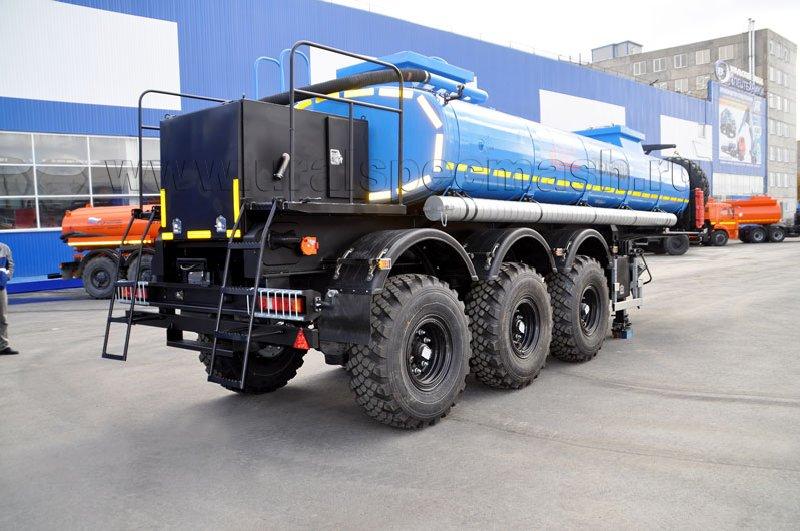

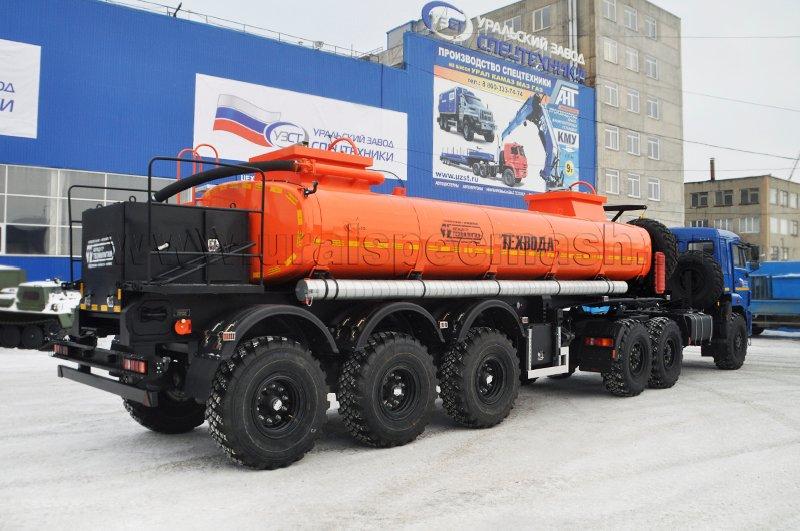

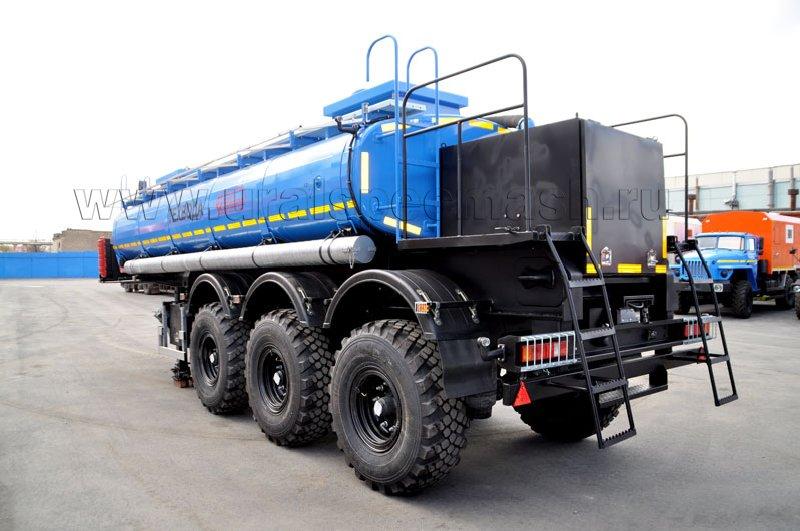

Полуприцеп-цистерна ППЦТ-16,5 для техводы (3-осный, прямое сечение)

Код модели: 867

Цена:

По запросу
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Заказать
Купить в лизинг
Это важно знать!
При производстве полуприцепов мы используем только фирменные сборные агрегаты (оси + подвеска). Например: оси и подвеска фирмы BPW или HJ. Многие производители с целью удешевления продукции, используют самосборные агрегаты, что значительно снижает качество и ресурс полуприцепа.
Версия для печати
Скачать в PDF
Задать вопрос специалисту
Технические характеристики полуприцепа-цистерны для техводы 16,5 м3, трехосного, прямого сечения
Номинальный объем цистерны 16,5 м3
Перевозимая жидкость Техническая жидкость плотностью до 1,32 кг/дм3
Сечение цистерны Чемоданное
Продольное сечение Постоянное
Материал цистерны Сталь 09Г2С
Толщина обечайки 4 мм
Толщина днищ 4 мм
Количество секций 2 шт.
Крепление цистерны на прицепе Стяжные ленты

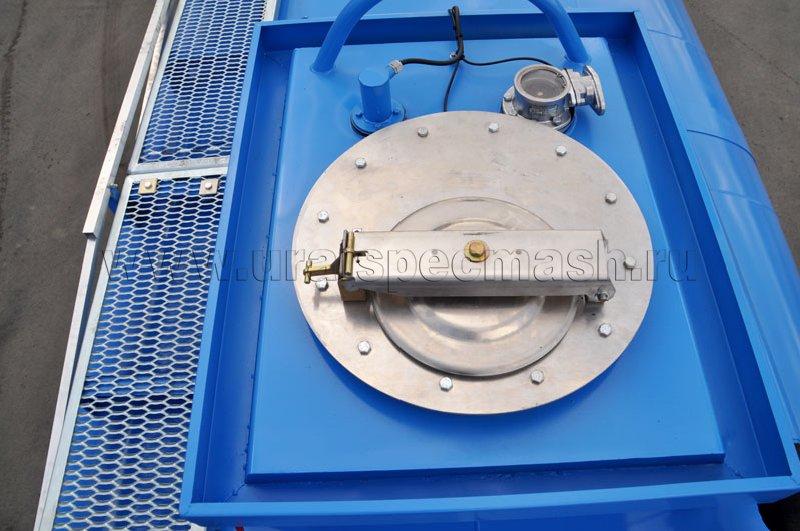

Система налива Две верхние заливные горловины (одна с передним и одна с задним размещением) – квадратные
Через переднюю горловину – верхний залив
Через заднюю горловину – верхний налив и дополнительный налив с помощью мотопомпы в верхнюю горловину

На горловине дополнительный вывод с БРС, к которому подсоединен рукав для закачки от мотопомпы. Рукав подключается к мотопомпе.
Заливной рукав (от сосуда к помпе)
  • на конце рукава установлен храпок-фильтр (сетка) для предотвращения засасывания посторонних предметов
  • металлическая обвязка вокруг конца рукава, чтобы при опускании в водоем конец рукава не ложился на дно
Система слива Шаровый кран ДУ 100 мм
Слив самотеком и с помощью подключения мотопомпы
От крана выеден рукав к разветвителю. От разветвителя один рукав идет на мотопомпу, второй – на слив самотеком
Мотопомпа и схема работы
  • Мотопомпа дизельная с мощностью закачки min 1000 л/мин при закачке на высоту 10 метров
  • Максимальная глубина всасывания – 8 метров
  • Диаметр патрубков 100 мм
  • Максимальный диаметр перекачиваемых частиц – 20 мм
  • Тип насосного узла – центробежный

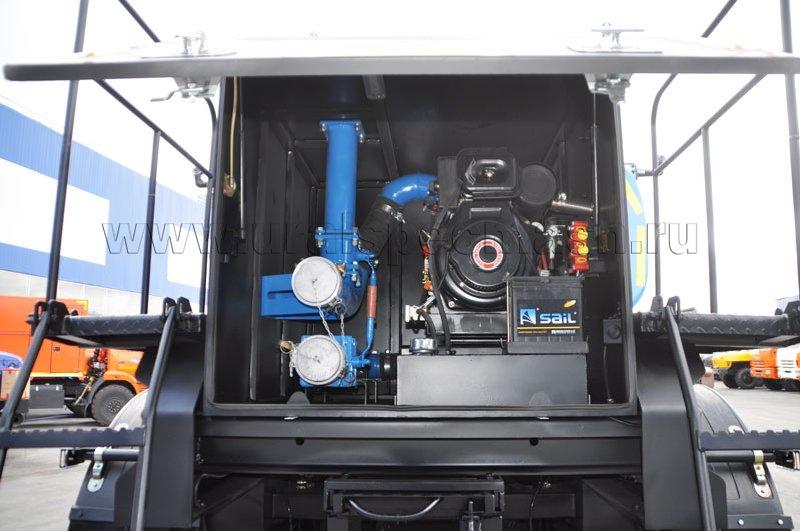

Установлена на заднем свесе в защитном коробе-отсеке.
Возможность быстрого монтажа-демонтажа в/из коробка.
От мотопомпы отходят металлические трубы и проходят через отверстие в коробе, далее через разветвитель (с рукояткой переключения между рукавами), соединяются с двумя рукавами: рукав от нижнего слива и рукав для закачки из сторонне емкости.

Рукава заливные от верхнего налива и для перекачки в стороннюю емкость подключены через разветвитель (с рукояткой переключения между рукавами) к металлической трубе, которая проходит через отверстие в коробе и подключается к мотопомпе.

Дыхательный клапан УД2-80 – по 1 шт. на каждой горловине
Уровнемер Механический, расположен в задней части цистерны рядом с мотопомпой.

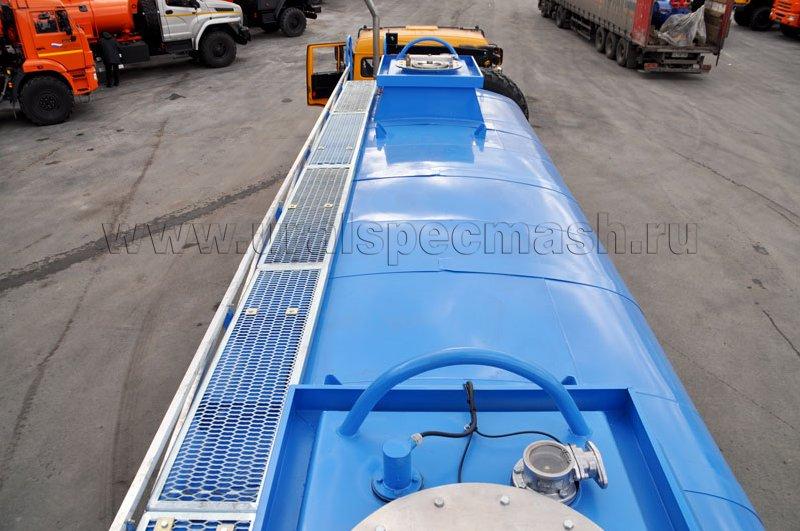

Площадка для обслуживания С противоскользящей поверхностью – алюминиевая или оцинкованная, по всей длине цистерны
Поручни Складные, по всей длине цистерны

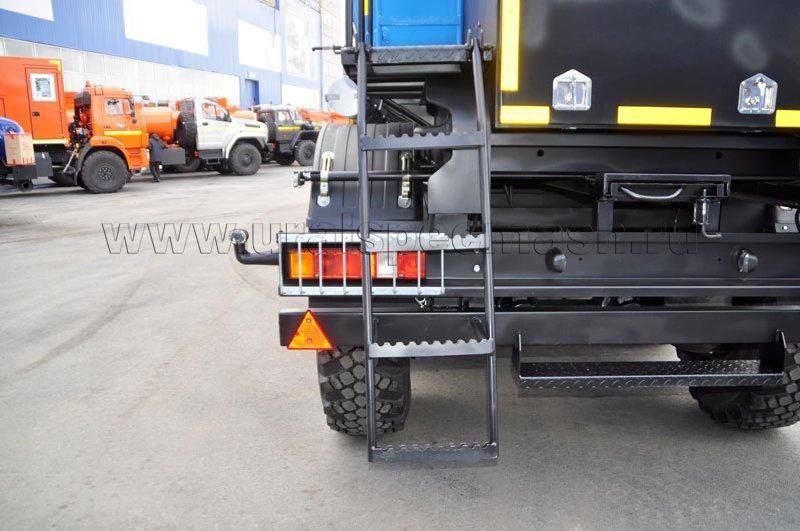

Лестница 2 шт.
Запорная арматура Кран шаровый ДУ-100
БРС Camlock 4 дюйма
Напорно-всасывающие рукава L = 6 м х 2 шт. ДУ 100 мм
Способ укладки рукавов Металлические или пластиковые пеналы по обеим сторонам цистерны
Основные параметры полуприцепа
Количество осей х количество колес / запасных колес 3х6/1 шт.
Оси (Каталог осей и подвесок) HJ, BPW (оригинал)
Подвеска Пневматическая. Регулировка высоты вниз на 80 мм
Шины (Каталог шин) 425/85 R21 Кама

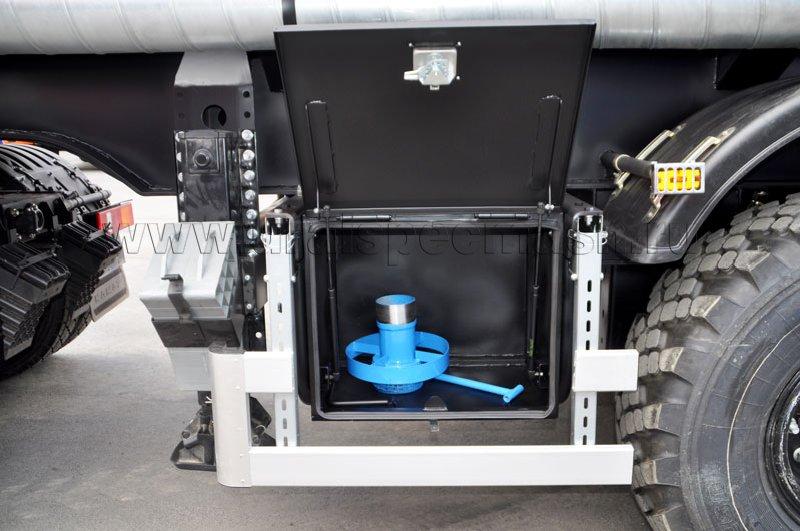

Опорное устройство BPW Механическое, телескопического типа, с двухскоростным приводом, двухсекционное
Шкворень 2 дюйма
Тормозная система
  • рабочая – с пневматическим приводом, двухконтурная WABCO, ABS (оригинал)
  • стояночная – с пневматическим приводом
  • проложена через отверстия в поперечинах рамы
Буксировочные петли «Утюги»

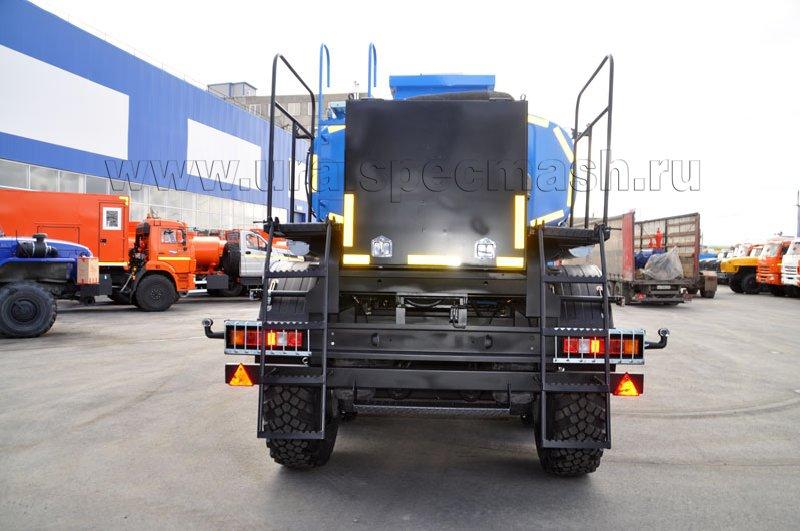

Задний буфер Регулируемый по высоте с габаритными огнями на резиновой ножке
Дополнительно Защита крана уровня пола

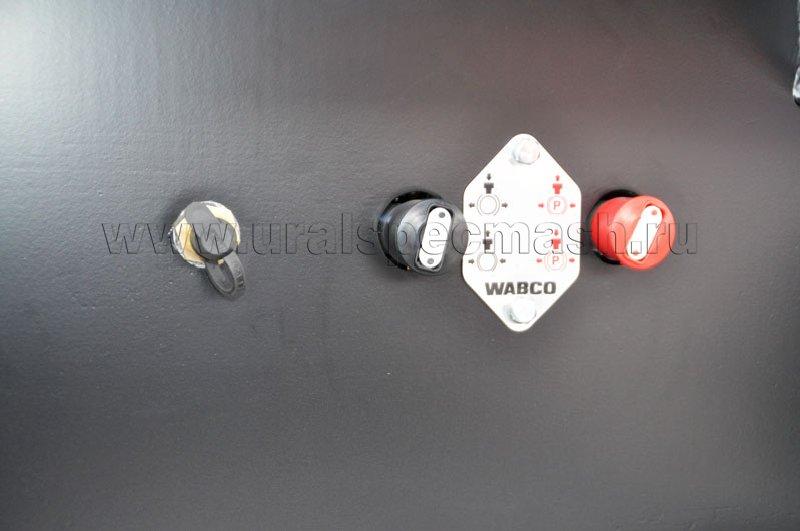

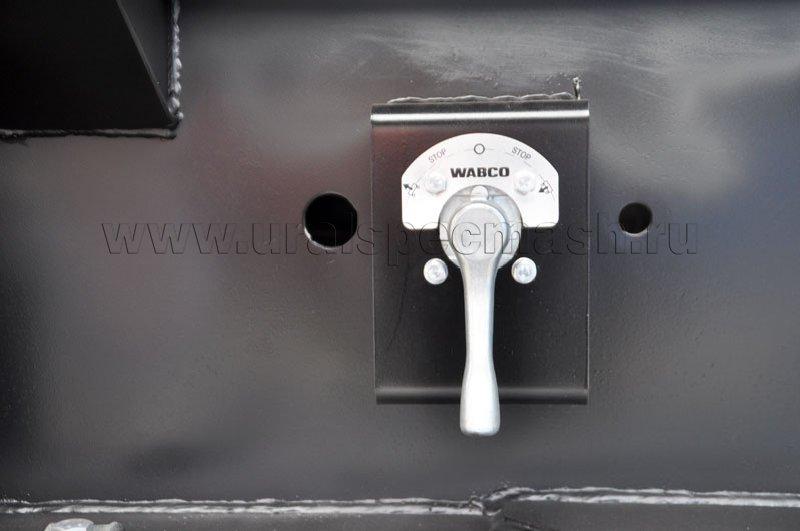

Защита кнопок стояночного тормоза
Фара освещения рабочей зоны в задней части
Средства безопасности

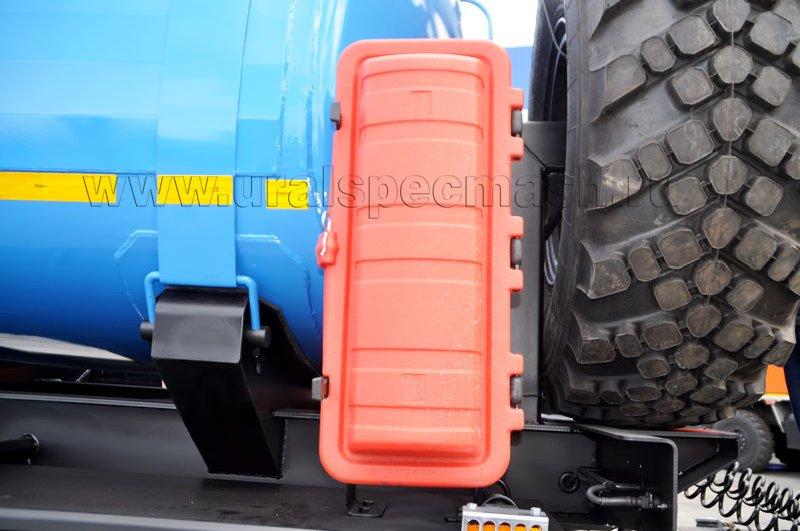

  • огнетушитель ОП-6 – 2 шт.
  • аптечка
  • знак аварийной остановки
  • упор противооткатный – 2 шт.
  • заднее защитное устройство
  • боковое защитное устройство



Дополнительные опции

Установка гидропривода с насосом СЦЛ-01А
Установка гидропривода с насосом СЦЛ-01А
Гидропривод включает в себя насос, подключаемый через муфту к гидромотору, работающему от гидросистемы тягача. Насос СЦЛ 01А предназначен для перекачивания неагрессивных жидкостей (воды, бензина, керосина, дизельного топлива).
Трубопровод обогрева от ППУ
Трубопровод обогрева от ППУ
Разогрев цистерн от передвижных парогенераторных установок (ППУ) осуществляется в холодное время года, когда жидкий груз становится густым и вязким или, если температура перевозимого груза слишком низкая, что значительно облегчает его выгрузку. Подогрев груза происходит при помощи подачи горячего пара через трубопровод обогрева от ППУ к цистерне.
Усиленная проводка (380 В)
Усиленная проводка (380 В)
Комплектование усиленной электропроводкой, которую требуют мощные устройства, рассчитанные на трёхфазное напряжение 380 В.

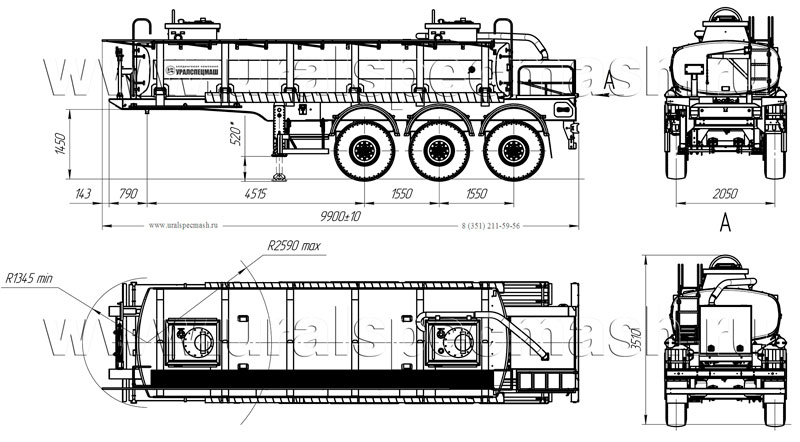

Габаритный чертеж

Габаритный чертеж для Полуприцеп-цистерна ППЦТ-16,5 для техводы (3-осный, прямое сечение)

Видеоролики

Конструктивные особенности

конструктивные особенности
