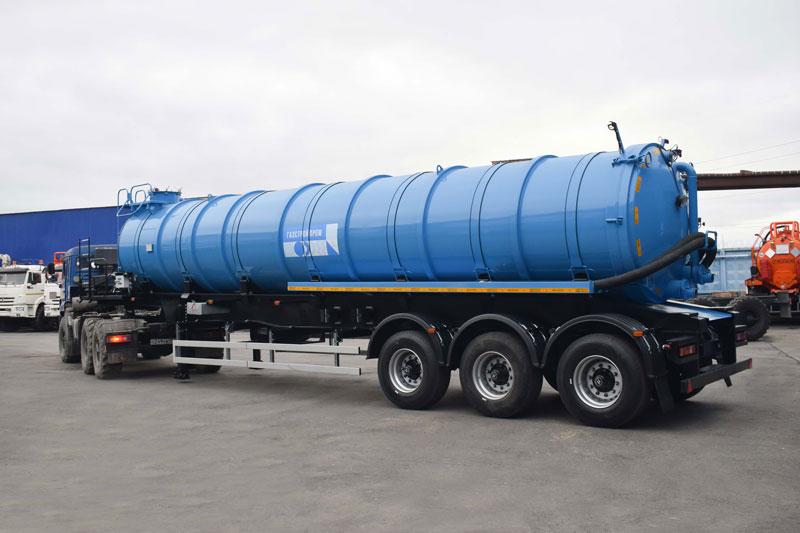

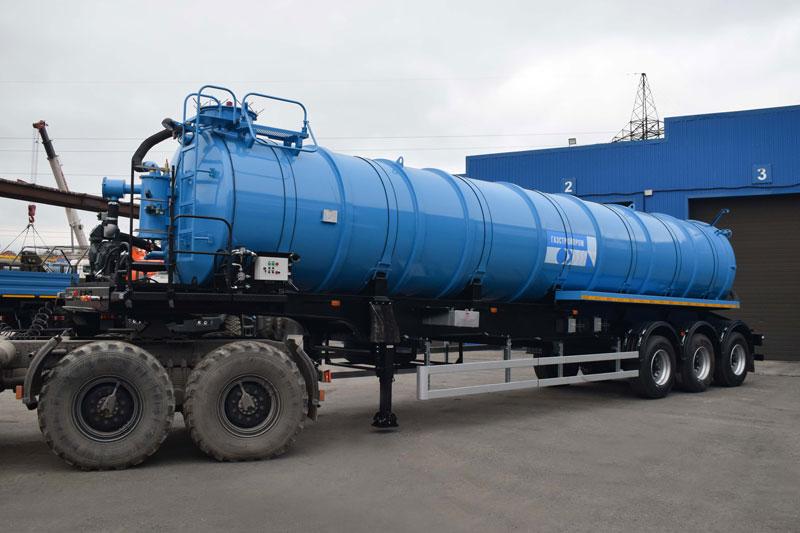

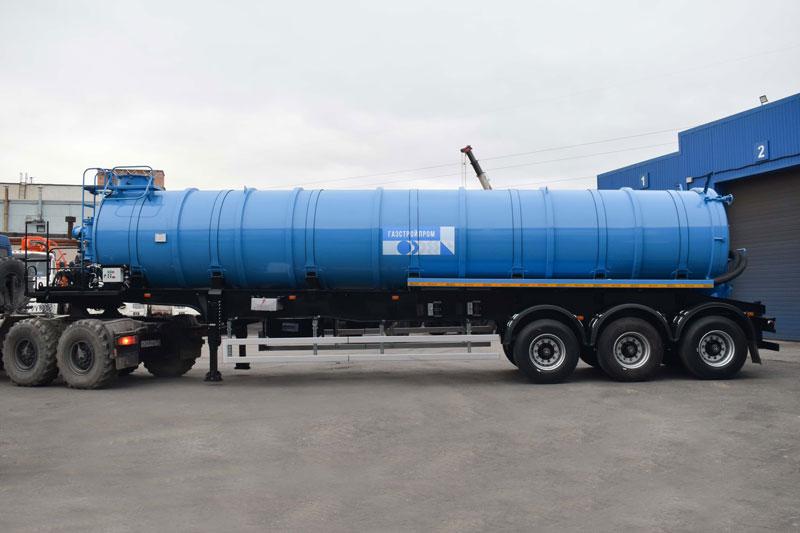

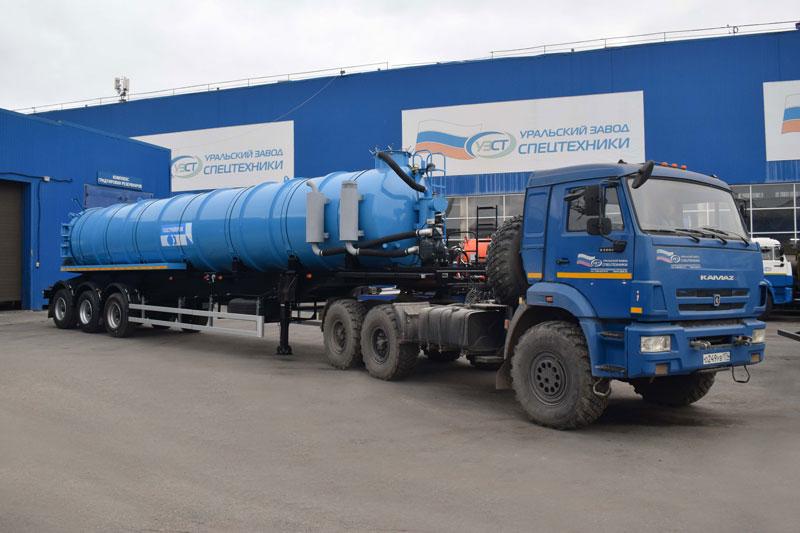

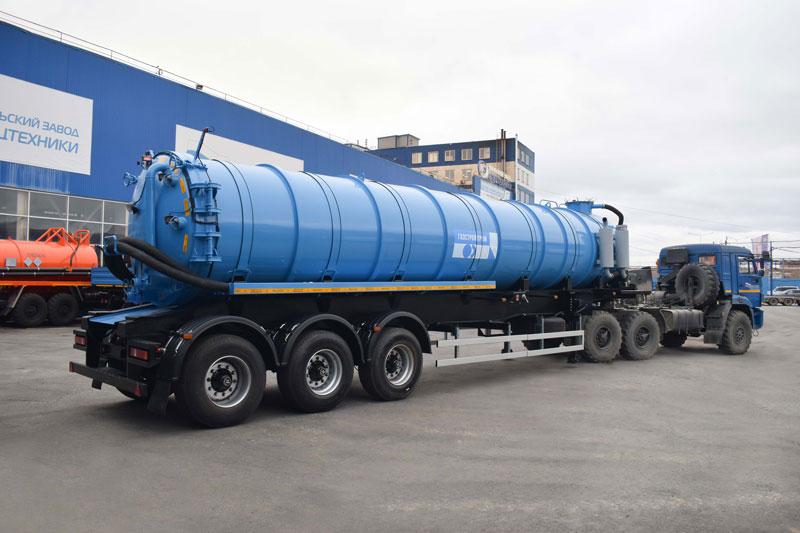

Полуприцеп-цистерна ППЦТВ-30 (002) для техводы (3-осный, прямое сечение, вакуум)
Цена:
По запросу| Технические характеристики полуприцепа-цистерны вакуумной ППЦ-30-002 | |
|---|---|
|
Объём цистерны |
30 м3 |
|
Плотность перевозимых жидкостей |
1,2 кг/см3 |
|
Максимальная масса снаряженного прицепа |
11800 кг |
|
Полная масса прицепа |
47800 кг |
|
Максимально допустимая нагрузка на седельно-сцепное устройство |
17800 кг |
|
Максимально допустимая нагрузка на шины |
30000 кг |
|
Количество секций цистерны |
1 шт. |
|
Марка стали |
09Г2С |
|
Сечение цистерны |
Постоянное, круглой формы |
|
Толщина листа обечайки |
5 мм |
|
Толщина переднего днища |
5 мм |
|
Толщина заднего днища |
5 мм |
| Конструкция ППЦ | Рамная |
|
Шпангоуты |
Наружные |
|
Волнорезы |
Внутренние, плоские с лазом для человека, смещенные от сварных швов обечаек, с усилителями в верхней и нижней частях, площадь перекрытия не менее 50% |
|
Особенности конструкции |
Ложементы врезаны в раму, выполнены в виде цельногнутой конструкции с минимальным количеством сварных швов. Резиновые уплотнители между цистерной и ложементами. Подкладной бронелист на обечайке цистерны в месте её прилегания к ложементам для защиты обечкайки от истирания |

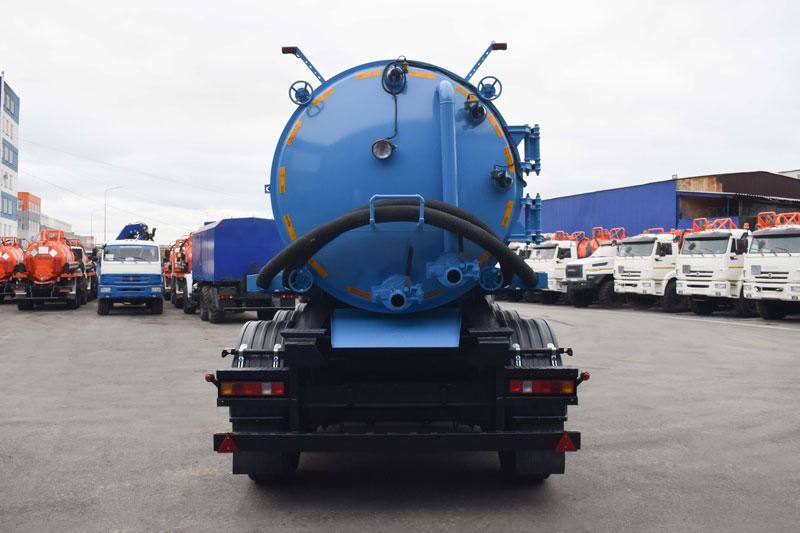

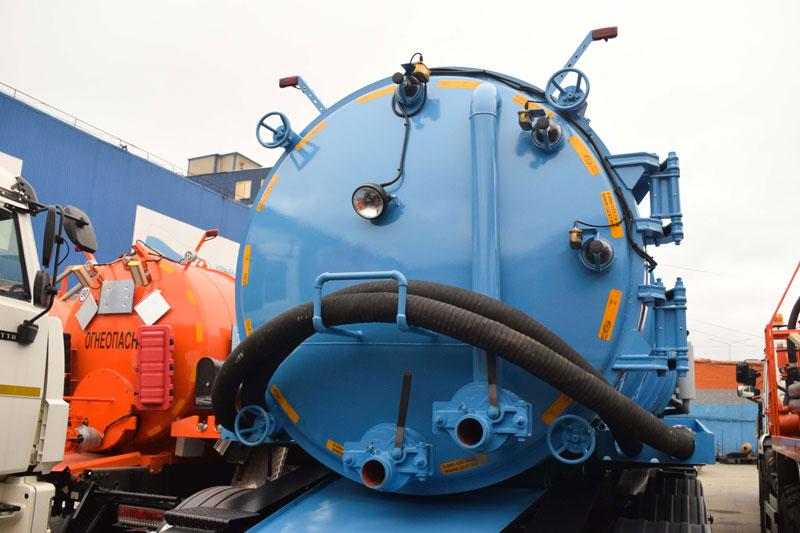

| Заднее днище | Открывное механическое. Фиксация донышка в транспортном положении при помощи оцинкованных винтовых прижимов |

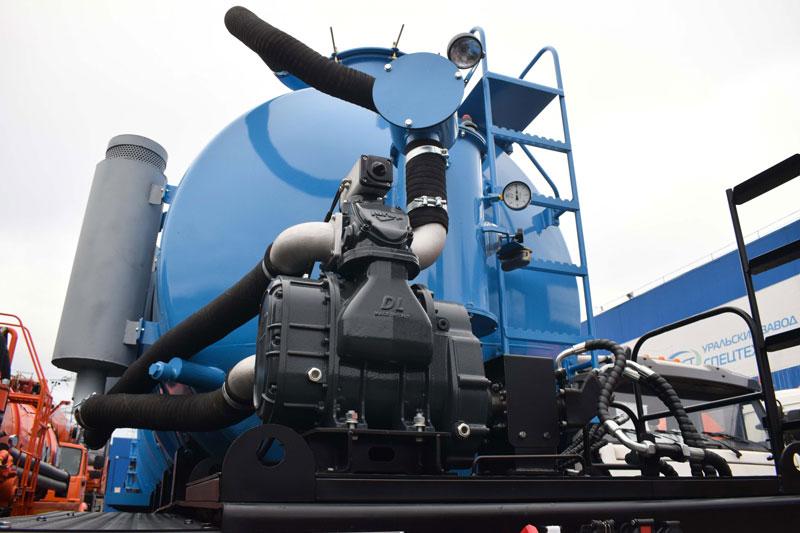

| Вакуумный насос | DL-150 или PNR-124 |
| Привод насоса | Гидравлический от гидрофицированного тягача |

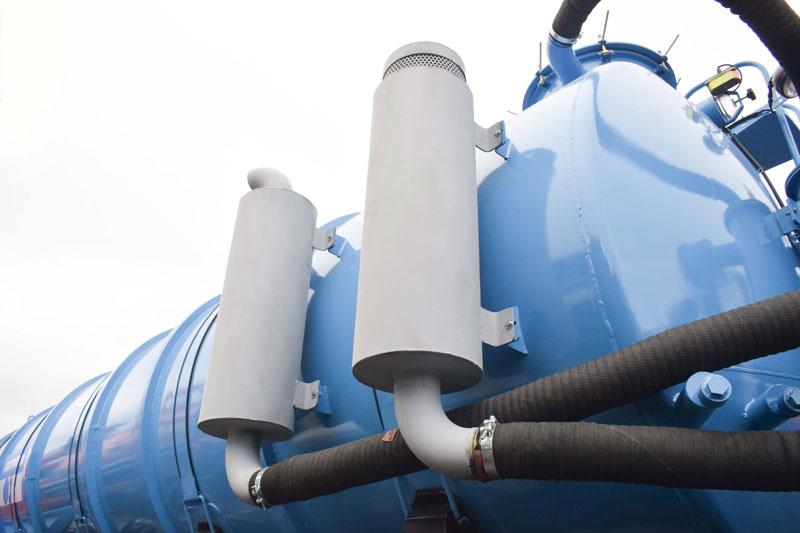

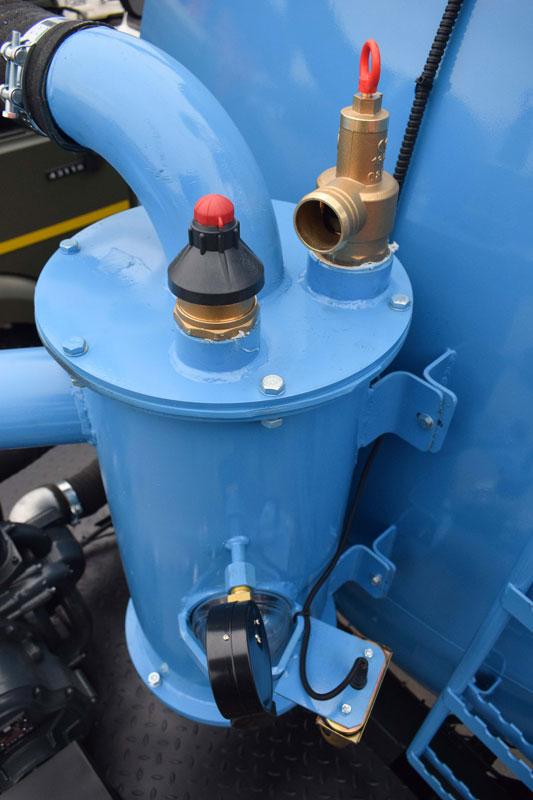

| Высокоэффективный фильтр-циклон (влагоотделитель) |

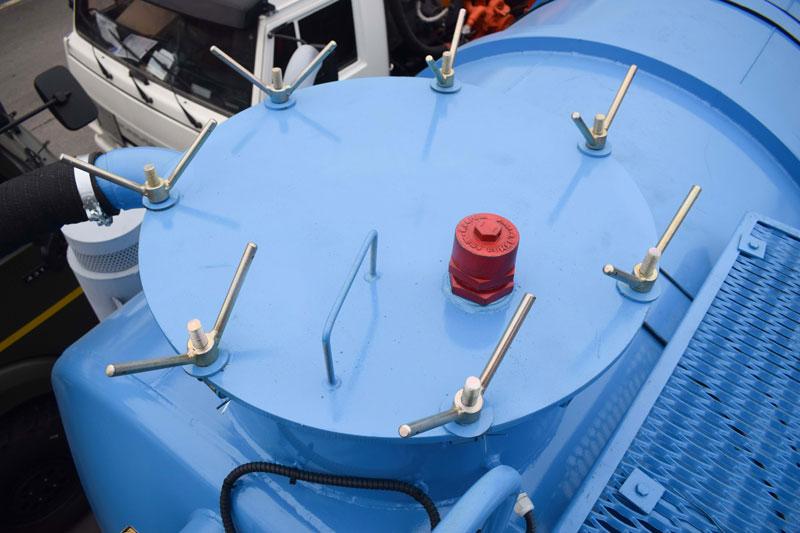

Корпус влагоотделителя съемный, стальной. Способен выдерживать вакуум до -0,8 кг/см2. Оборудован мановакуумметром для контроля уровня разрежения и давления; шаровым краном с отводящей трубкой для слива воды; смотровым окном для визуального контроля уровня воды; быстросъемной крышкой для очистки |
|
Рукава напорно-всасывающие |
2 шт., Ду 100, длина 6 м, БРС типа Camlock 4" |
|

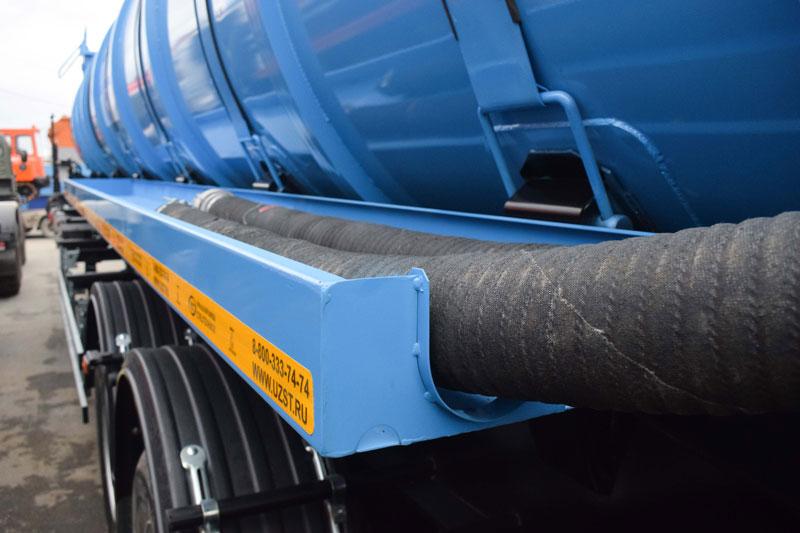

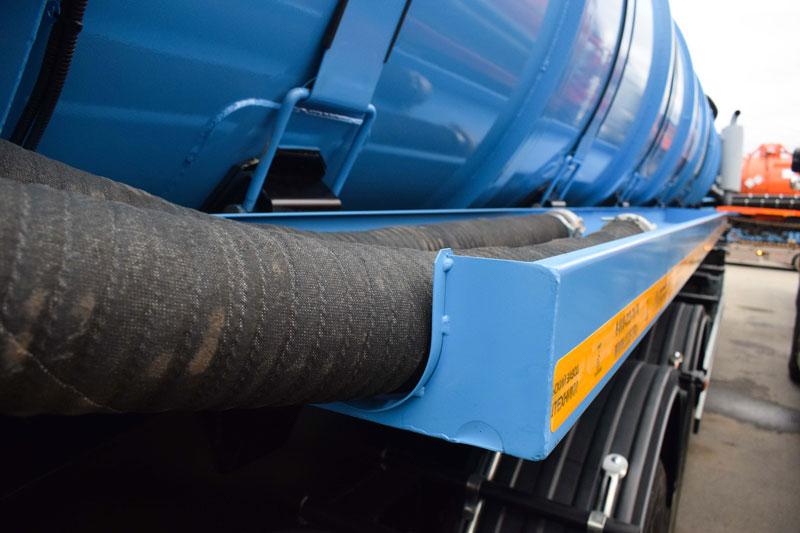

Пеналы для рукавов |
Металлические короба по обеим сторонам цистерны |
| Система защиты вакуумного оборудования от перегрузок |
|
| Система защиты от перелива емкости |
|

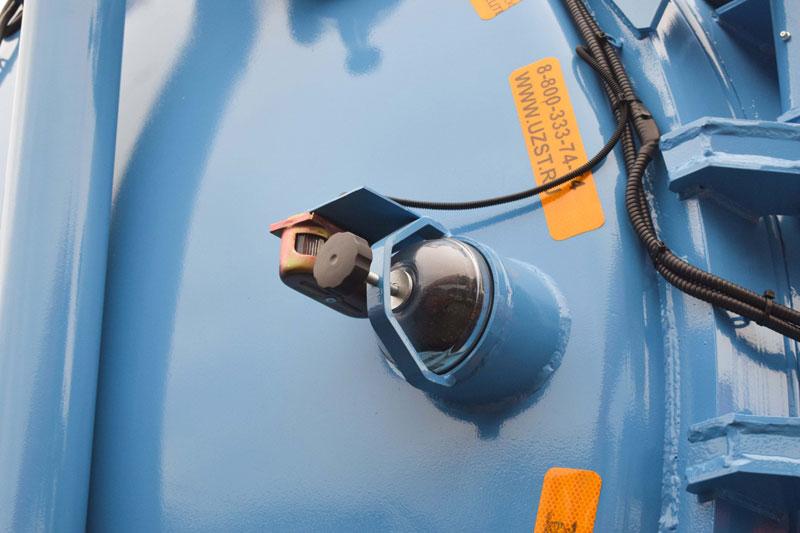

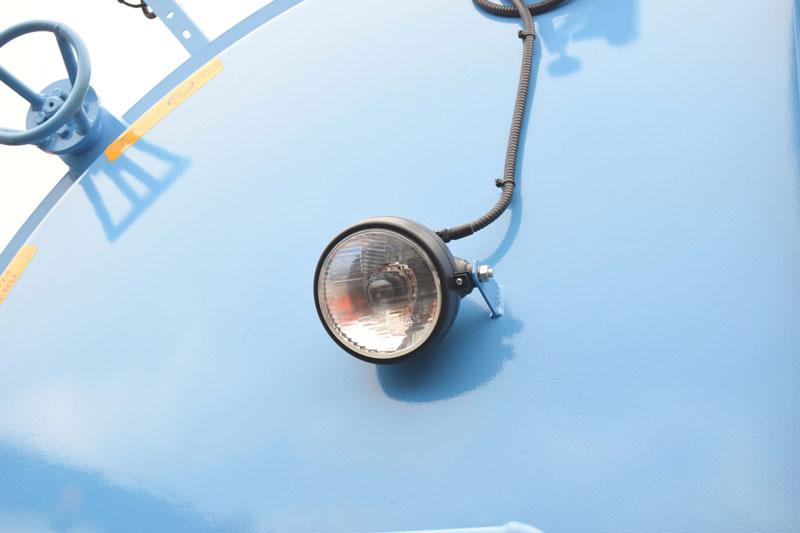

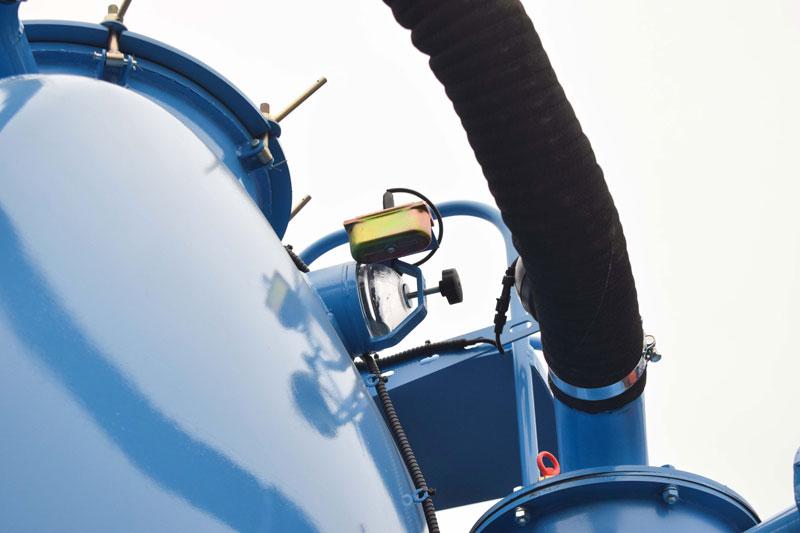

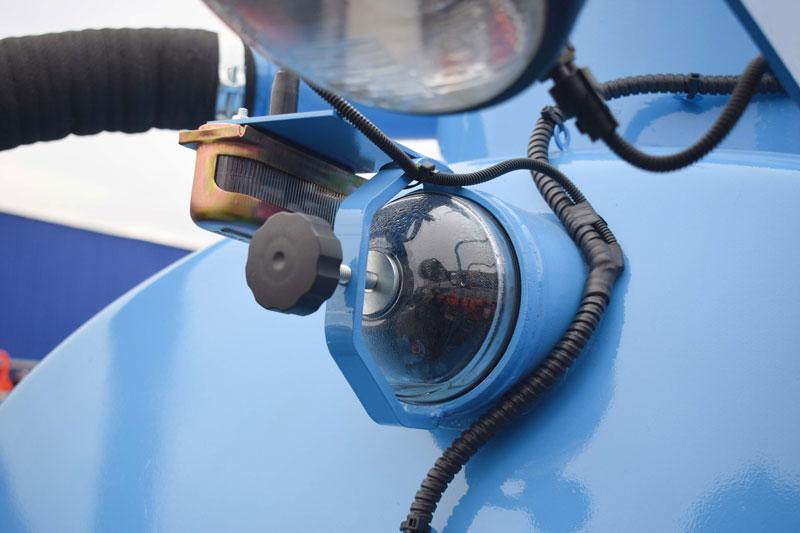

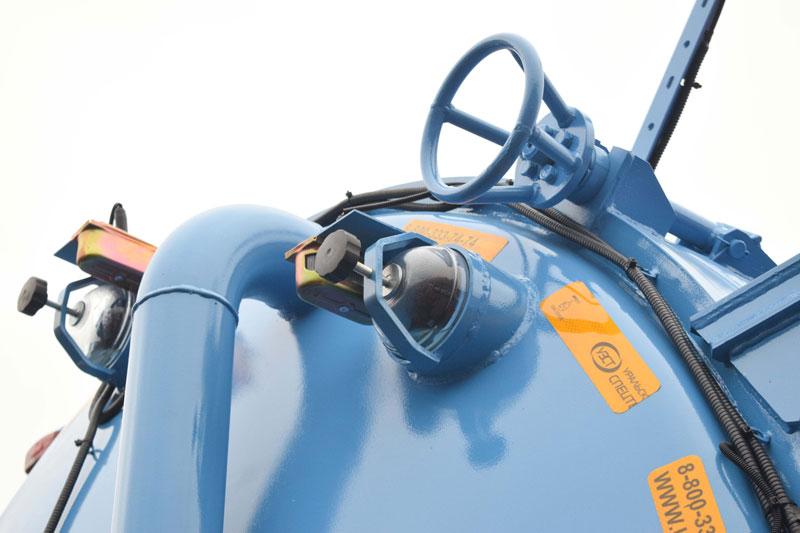

| Визуальный контроль заполнения цистерны | Смотровое окно сферической формы (3 шт.) с подсветкой, расположены на заднем и переднем донышках |

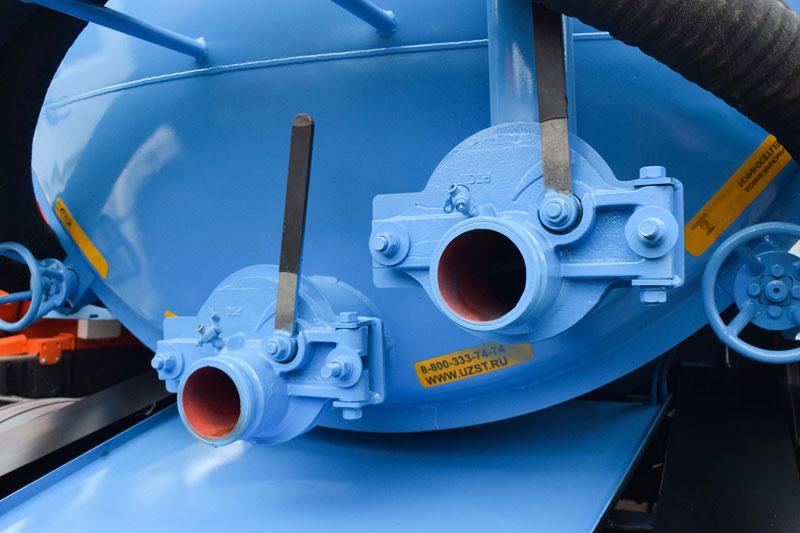

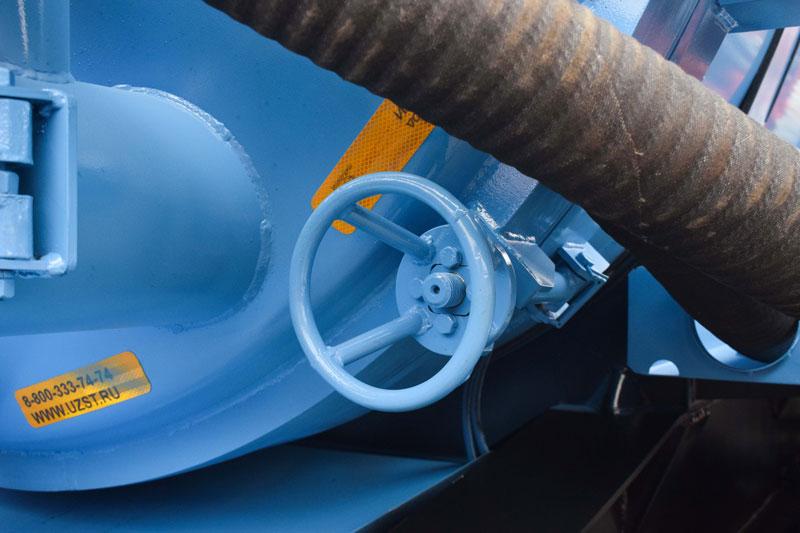

| Запорная арматура |
|
|

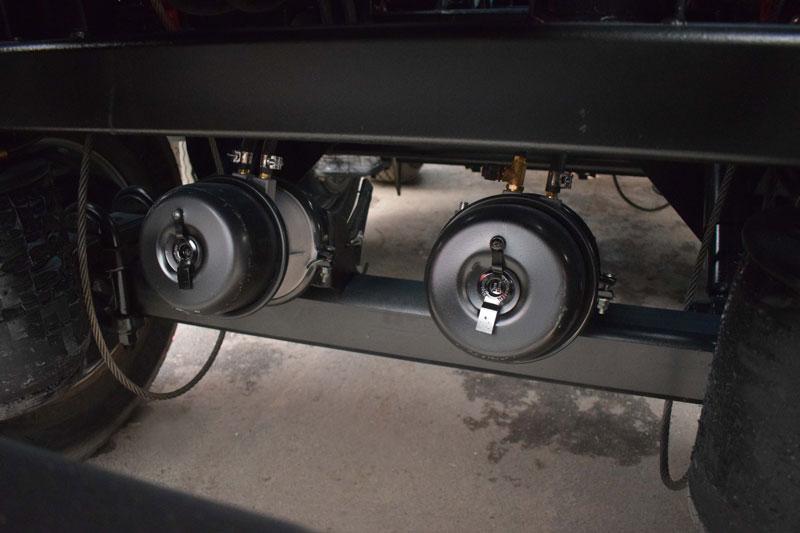

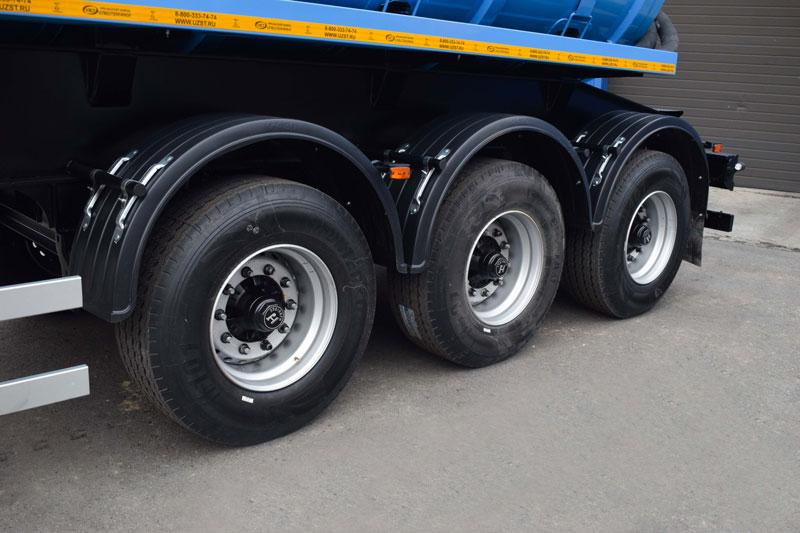

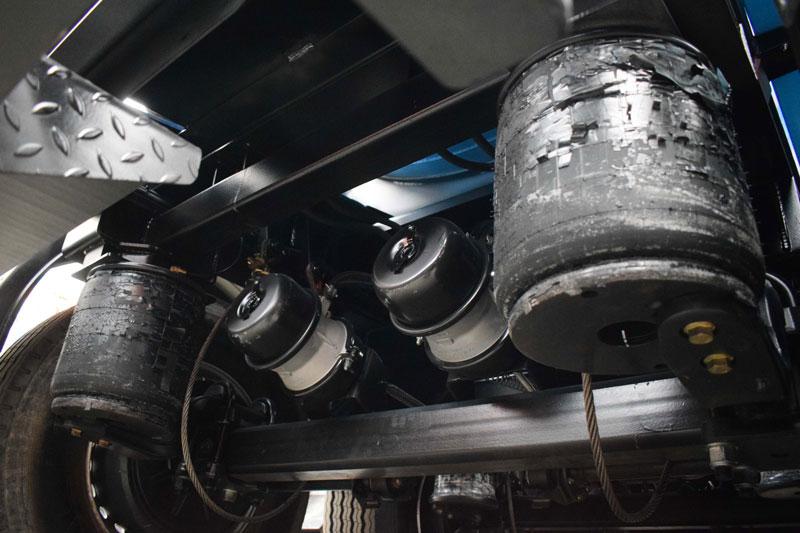

Подвеска |
Пневматическая HJ |
|
HJ |
|
|
Количество осей х количество колес / запасных колес |
3х6/1 шт. |
|
Шины (Каталог шин) |
385/65R22,5 |
|
Шкворень |
3.5 дюйма |
|
Опорное устройство BPW |
Механическое, телескопического типа, с двухскоростным приводом, односекционное |
|

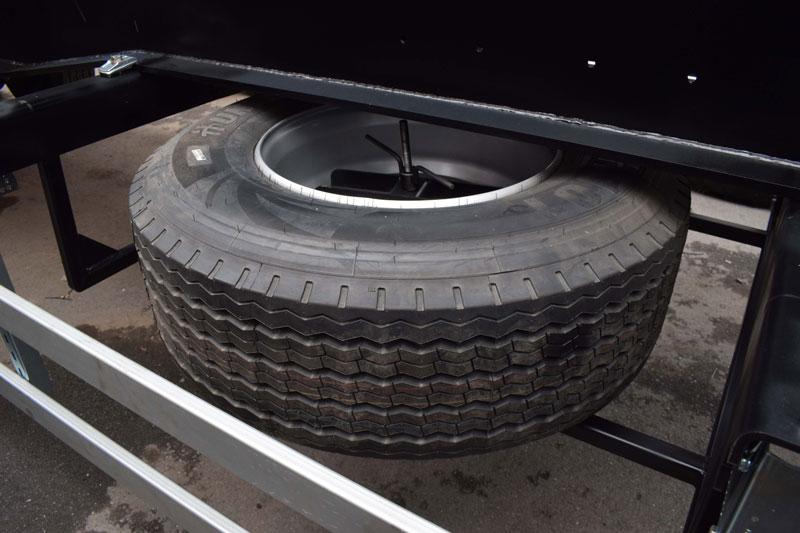

Расположение запасного колеса |
В корзине |
| Электрооборудование 24В однопроводное от бортовой сети тягача |
|
| Высота ССУ под нагрузкой | 1468 мм |
| Прочее | Комплект пластиковых крыльев над задними колесами и брызговики |

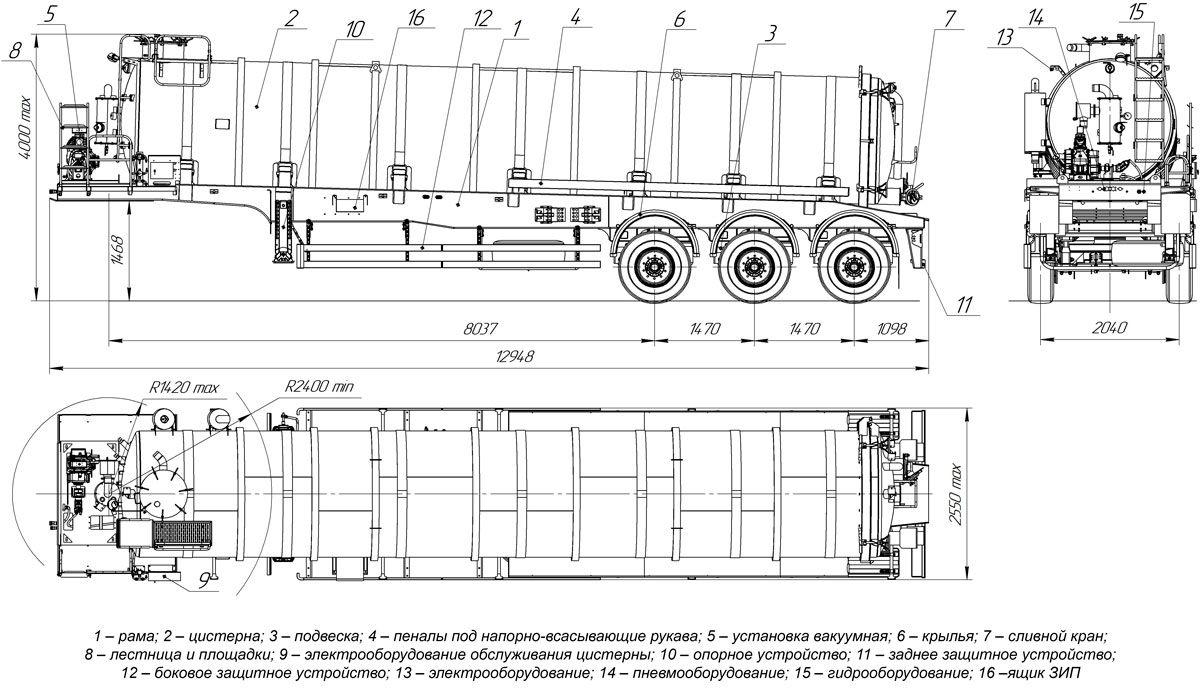

Габаритный чертеж
Видеоролики
Конструктивные особенности
Вас также может заинтересовать:
объем цистерны 20 м³, 1 секция, 3-осный, 1-скатная ошиновка, оси HJ (аналог BPW), рессорно-балансирная подвеска HJ (аналог BPW), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1490 мм, корзина запасного колеса, насос PNR-122 в отсеке, заднее днище с ручным открыванием
объем цистерны 20 м³, 1 секция, 3-осный, 1-скатная ошиновка, оси HJ (аналог BPW), пневматическая подвеска HJ (аналог BPW), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1255 мм, насос PNR-122, заднее днище с ручным открыванием, механический уровнемер
объем цистерны 24 м³, 1 секция, 3-осный, 1-скатная ошиновка, оси HJ (аналог BPW), рессорно-балансирная подвеска HJ (аналог BPW), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1400 мм, корзина запасного колеса, насос КО-505А – 2 шт., заднее днище с ручным открыванием, длина рамы 11915 мм
объем цистерны 24 м³, 1 секция, 3-осный, 1-скатная ошиновка, оси HJ (аналог BPW), рессорно-балансирная подвеска HJ (аналог BPW), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1400 мм, корзина запасного колеса, насос КО-505А – 2 шт., заднее днище с ручным открыванием, длина рамы 12285 мм
объем цистерны 25 м³, 1 секция, 3-осный, 1-скатная ошиновка, оси BPW (оригинал), пневматическая подвеска BPW (оригинал), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1500 мм, корзина запасного колеса, насос PNR-124, заднее днище с ручным открыванием, механический уровнемер
объем цистерны 30 м³, 1 секция, 3-осный, 1-скатная ошиновка, оси BPW (оригинал), пневматическая подвеска BPW (оригинал), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1145 мм, корзина для запасных колес, насос PNR-124, заднее днище с ручным открыванием
объем цистерны 20 м³, 1 секция, 3-осный, передняя ось подъемная, 1-скатная ошиновка, оси HJ (аналог BPW), пневматическая подвеска HJ (аналог BPW), продольное сечение – постоянное, поперечное сечение – круглое, рамная конструкция, высота ССУ 1450 мм, насос PNR-124 в отсеке, неоткрывное заднее днище, люк-лаз

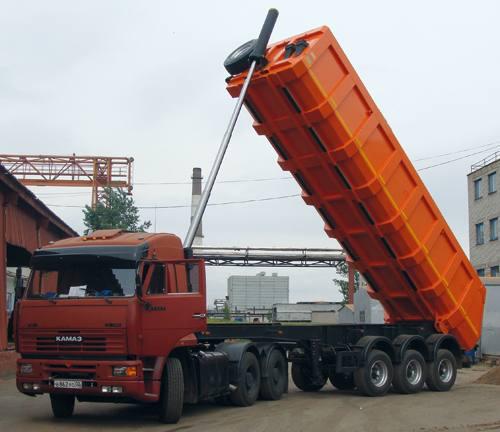

30 т., 31 м³, с задней разгрузкой
