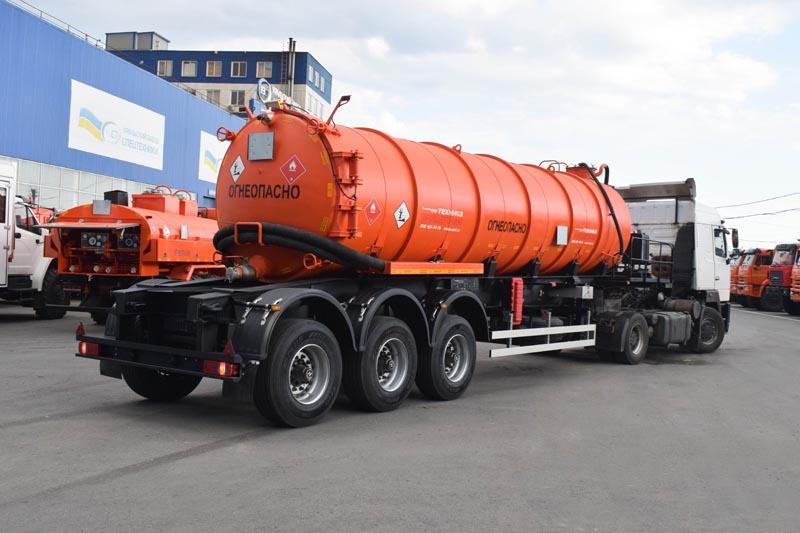

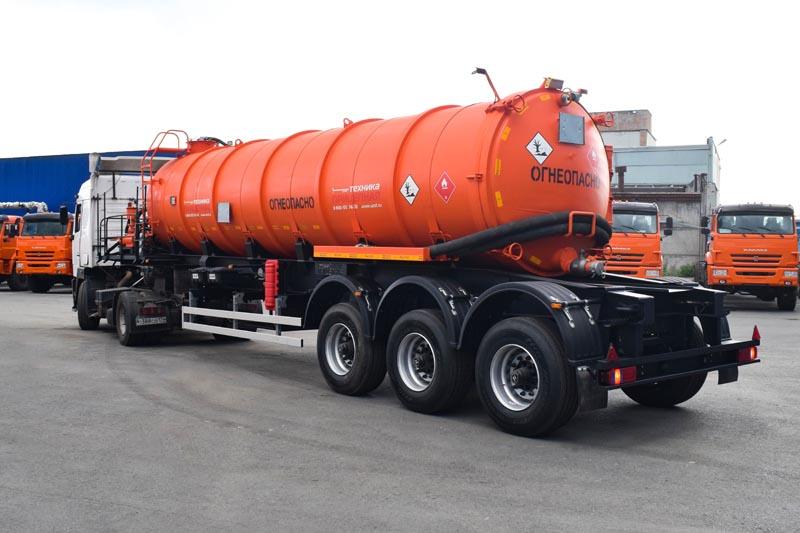

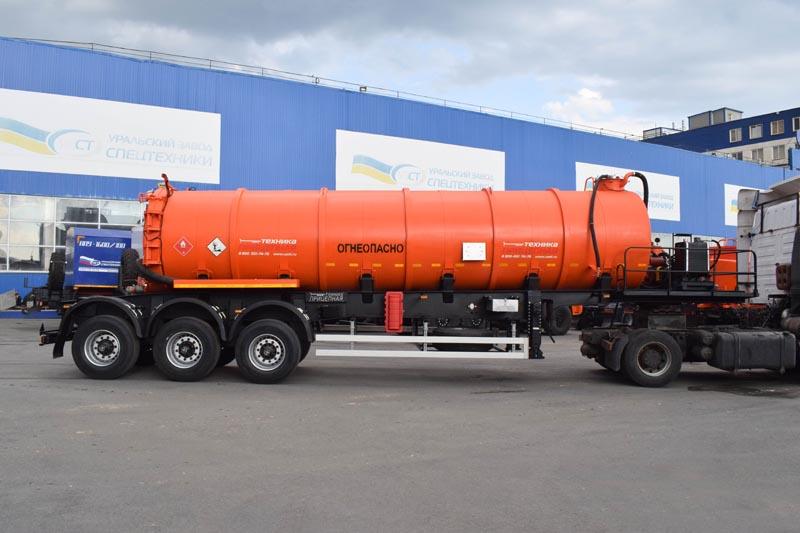

Полуприцеп-цистерна вакуумная АКН ППЦВ-24 (001-20)
Цена:
По запросу| Технические характеристики полуприцепа-цистерны вакуумной АКН ППЦВ-24 001-20 | |
|---|---|
|
Объём цистерны |
24 м3 |
|
Полная масса прицепа |
35000 кг |
| Снаряженная масса | 11000 кг |
| Максимально допустимая нагрузка на седельно-сцепное устройство |
14000 кг |
| Максимально допустимая нагрузка на шины | 21000 кг |
| Высота ССУ | 1400 мм под нагрузкой |
|
Количество секций цистерны |
1 шт. |
|
Марка стали |
09Г2С |
|
Сечение цистерны |
Постоянное, круглой формы, наружные шпангоуты |
|
Толщина листа обечайки |
5 мм |
|
Толщина переднего днища |
5 мм |
|
Толщина заднего днища |
5 мм |
|
Конструктивная связь цистерны с рамой |
При помощи стяжных лент |
|

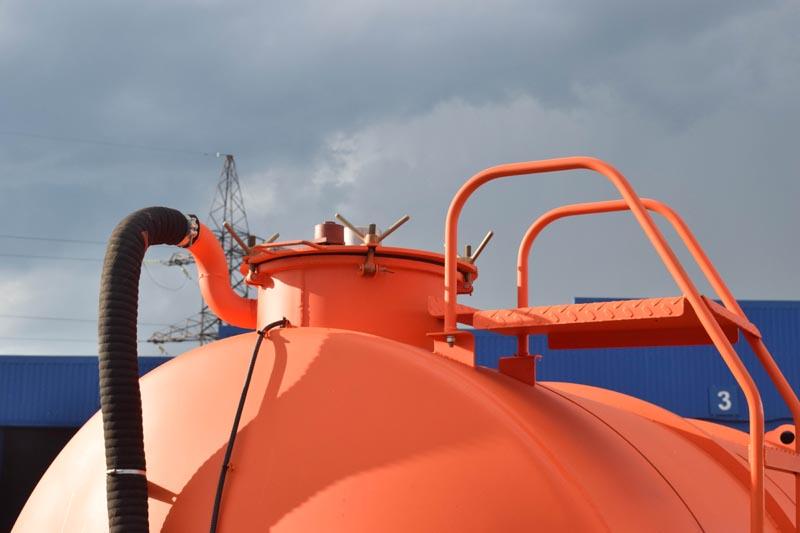

Обслуживание заливной горловины цистерны |
Лестница и площадка с перилами |

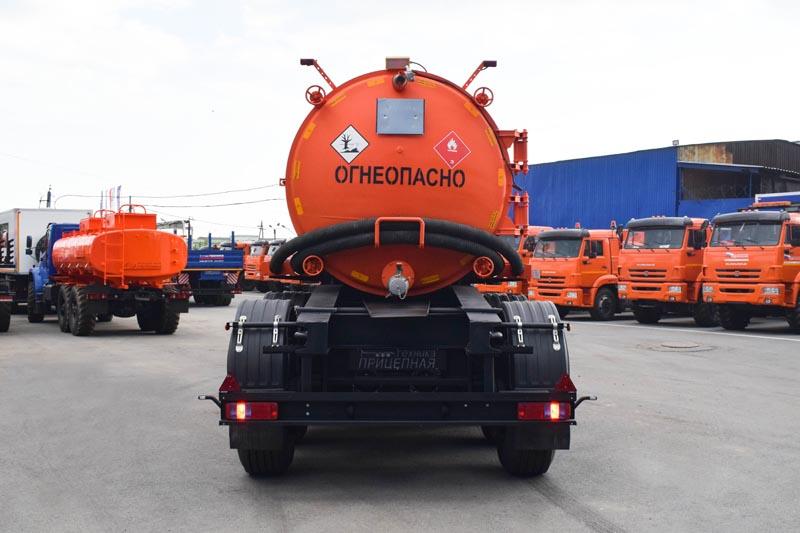

| Смотровое окно | Сферической формы с подсветкой. Расположено на заднем днище |
| Заднее днище | С ручным открыванием |
|
Дыхательный клапан |
УД2-80 |
|
Рукава напорно-всасывающие |
2 шт., Ду 100, длина 6 м |
|

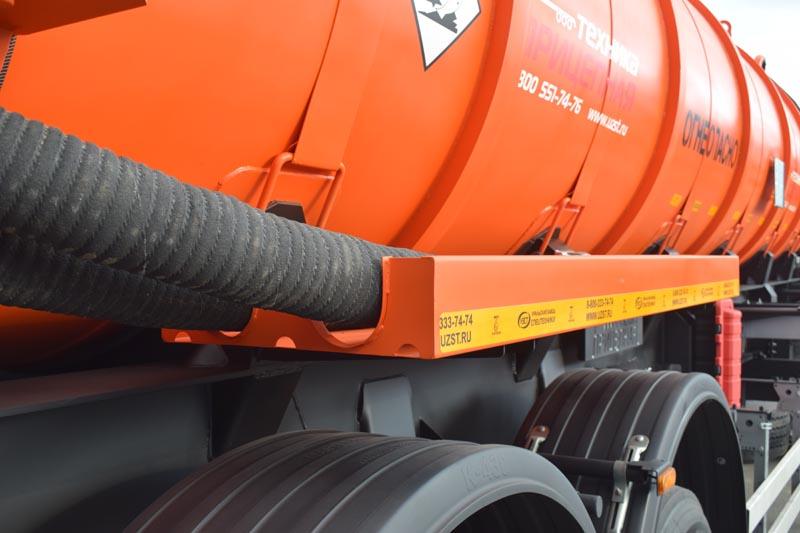

Пеналы для рукавов |
Пенал-короб. По бокам цистерны для укладки рукава и инструментов |
|

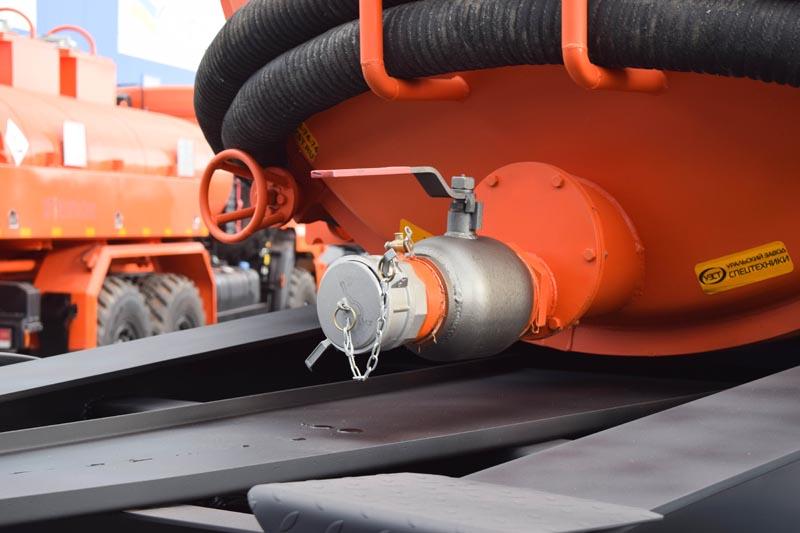

Соединения рукавов |
БРС, тип Camlock 4” |
|

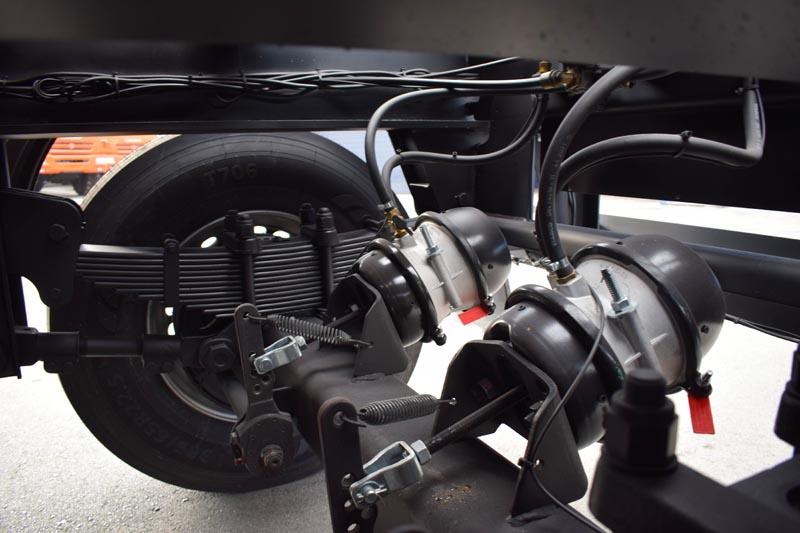

Подвеска |
Рессорно-балансирная HJ |
|
HJ |
|
|
Количество осей х количество колес / запасных колес |
3х6/1 шт. |
|
Шины (Каталог шин) |
385/65R22,5 |
|
Шкворень |
2 дюйма |
|

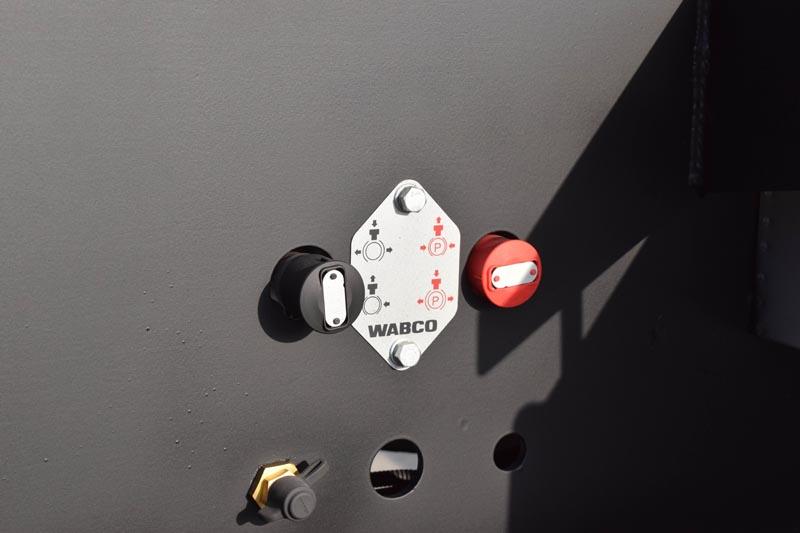

Тормозная система с пневматическим приводом от тягача |
Рабочая – с пневматическим приводом, двухконтурная ABS WABCO. Стояночная – пружинные энергоаккумуляторы на тормозных механизмах двух задних осей. |
|
Электрооборудование двухпроводное с питанием от тягача |
24В |
|

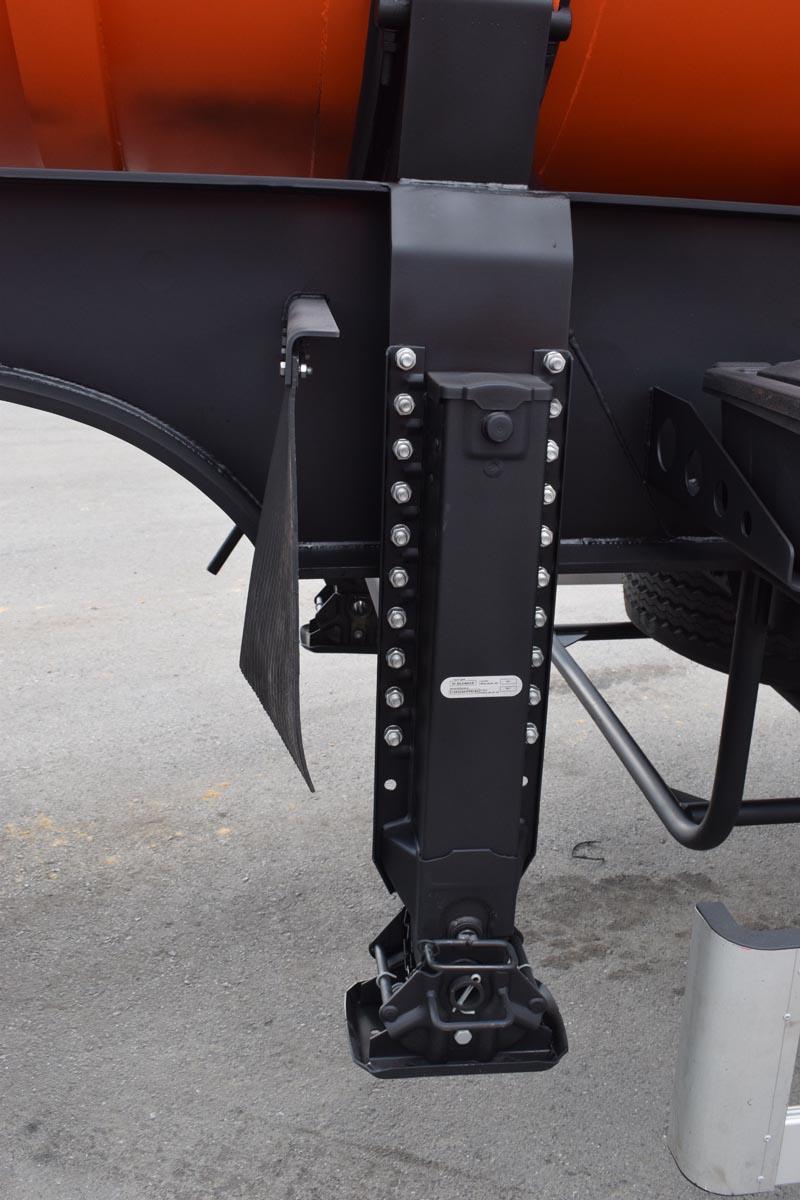

Опорное устройство BPW |
Механическое, телескопического типа, с двухскоростным приводом, односекционное |
|
Противооткатные упоры |
2 шт. |
|

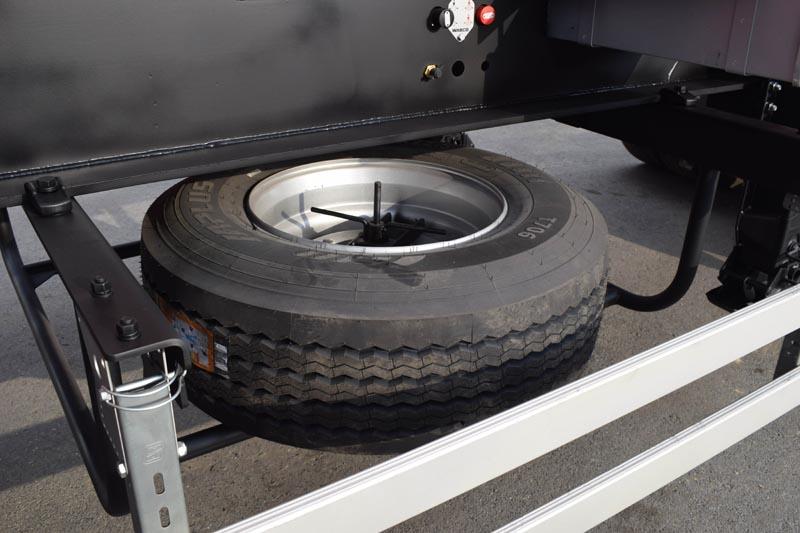

Расположение запасного колеса |
В корзине |
|
Крылья |
Пластиковые |
|

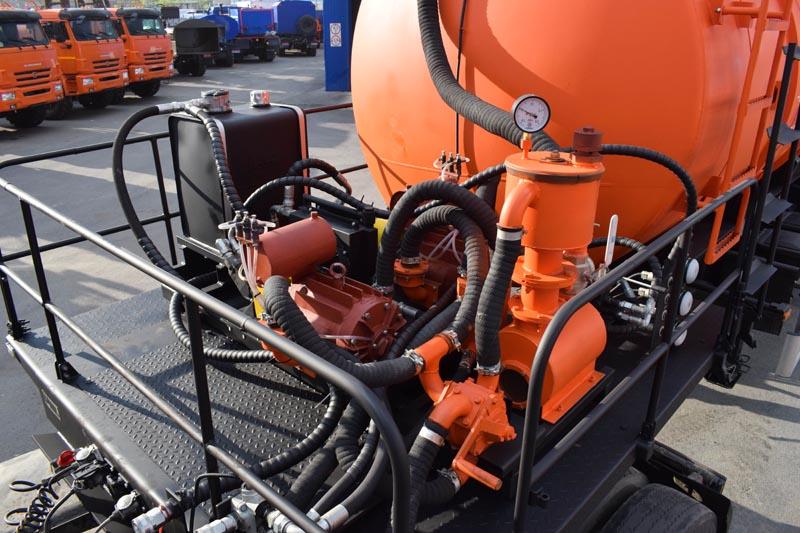

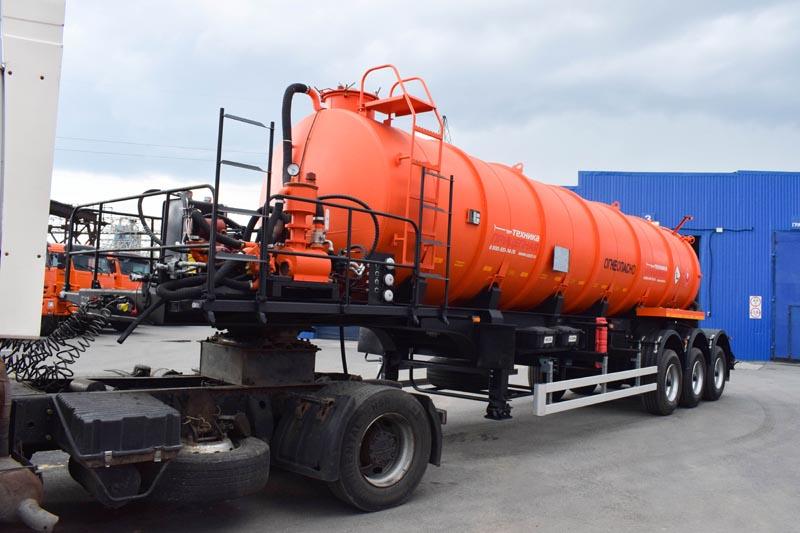

Насос |
КО-505А – 2 шт. Работают параллельно с приводом насосов гидромоторами с подачей масла от гидрофицированного тягача |
| Компоненты защиты вакуумной установки |
|
| Защитное устройство | Боковое, заднее |
|

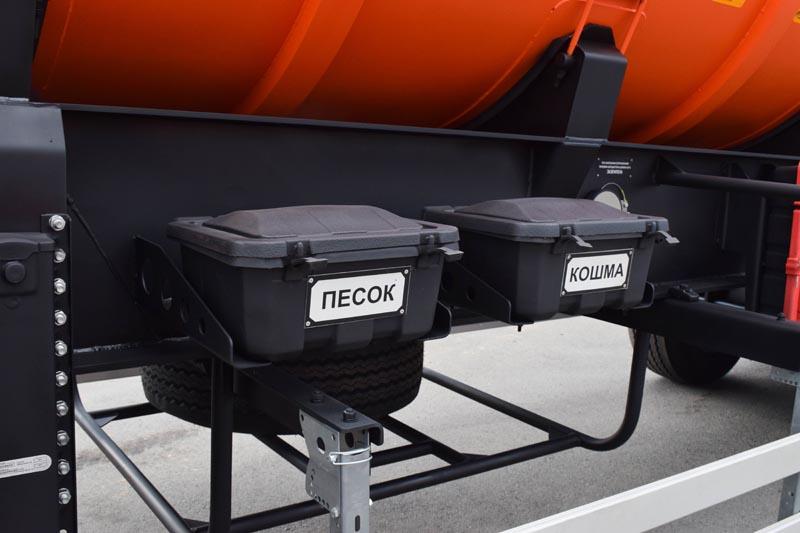

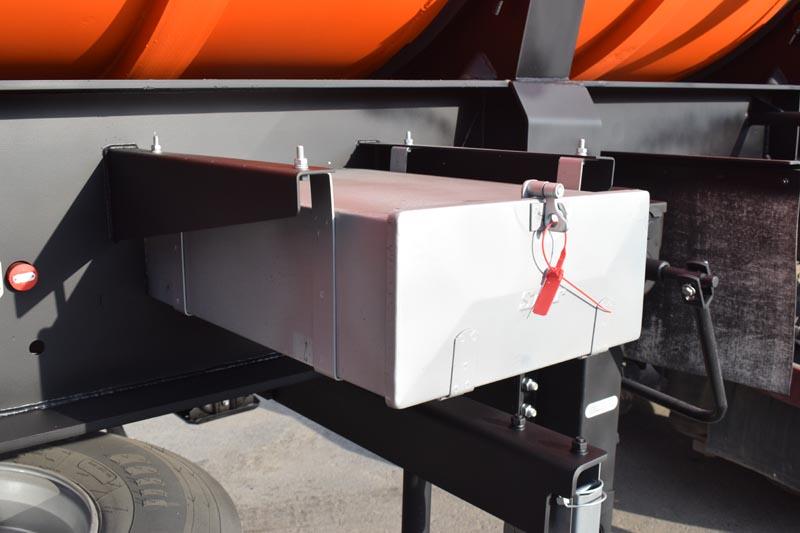

Дополнительное оборудование |
|

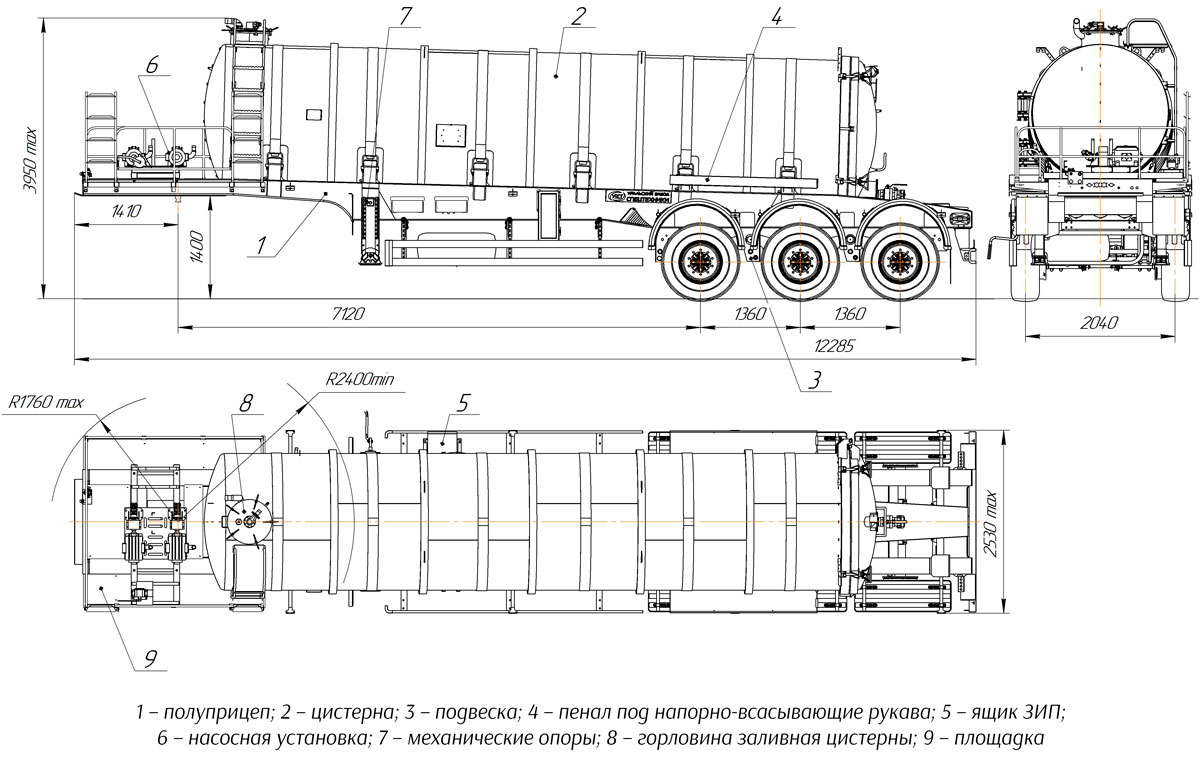

Габаритный чертеж
Видеоролики
Конструктивные особенности
