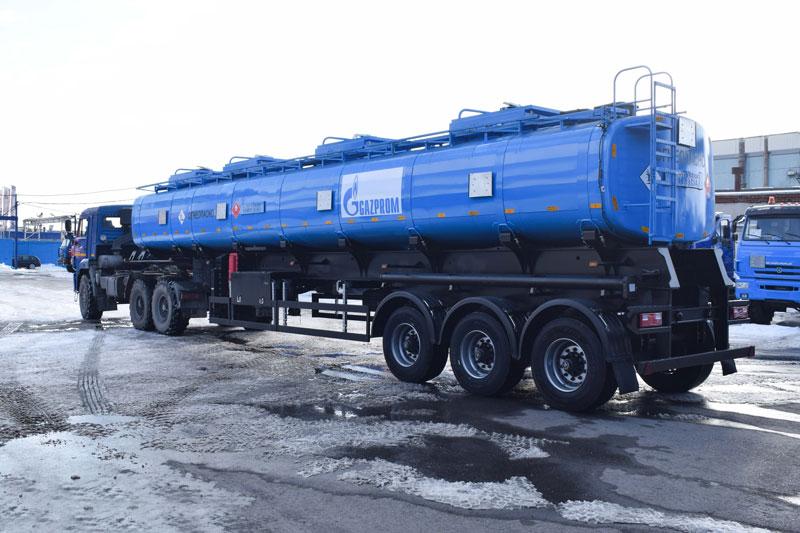

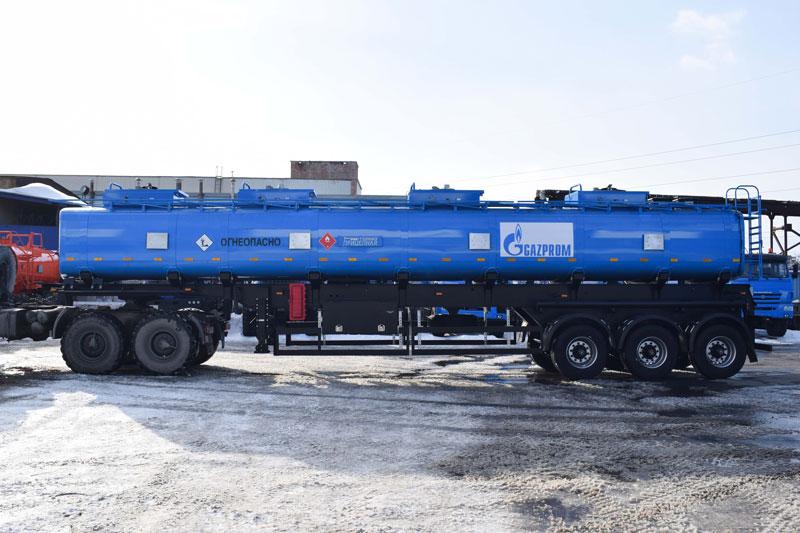

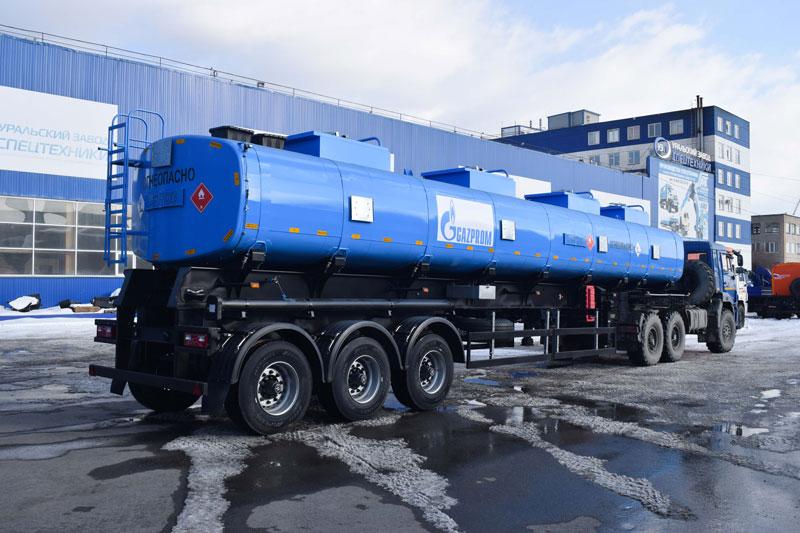

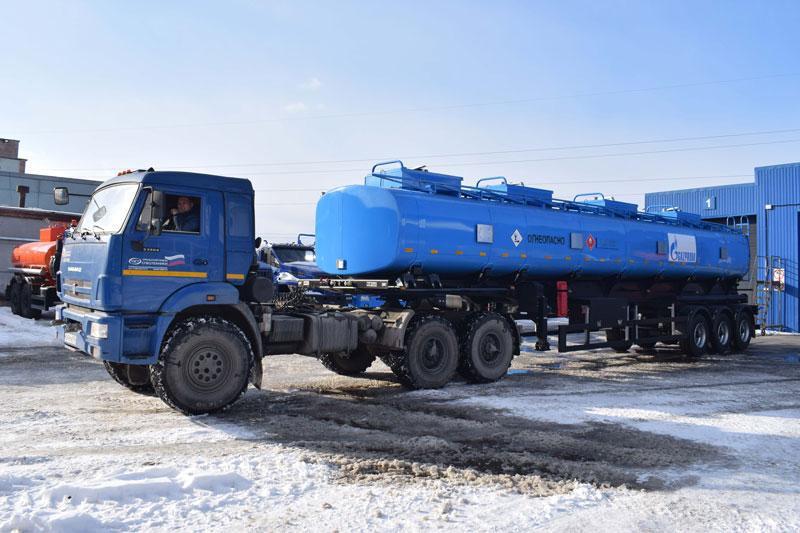

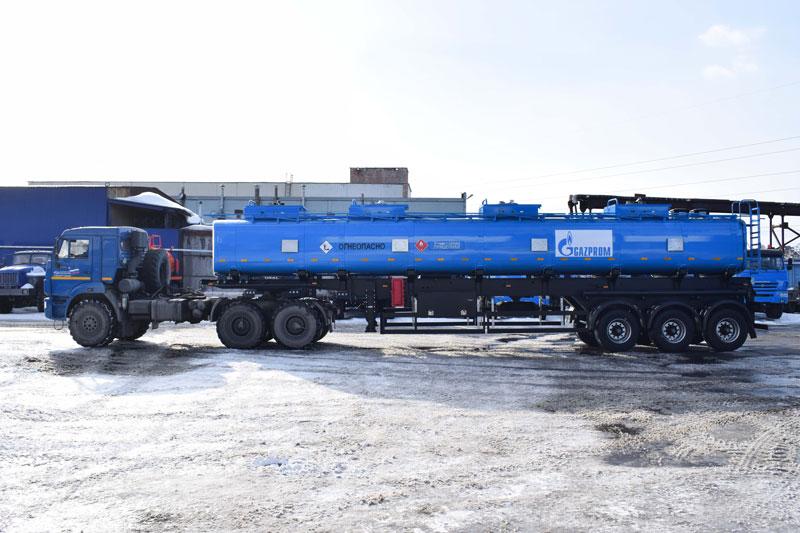

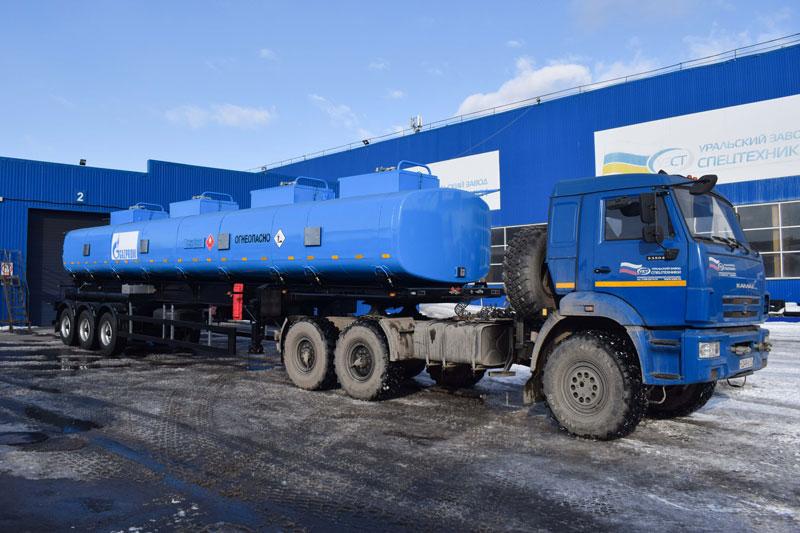

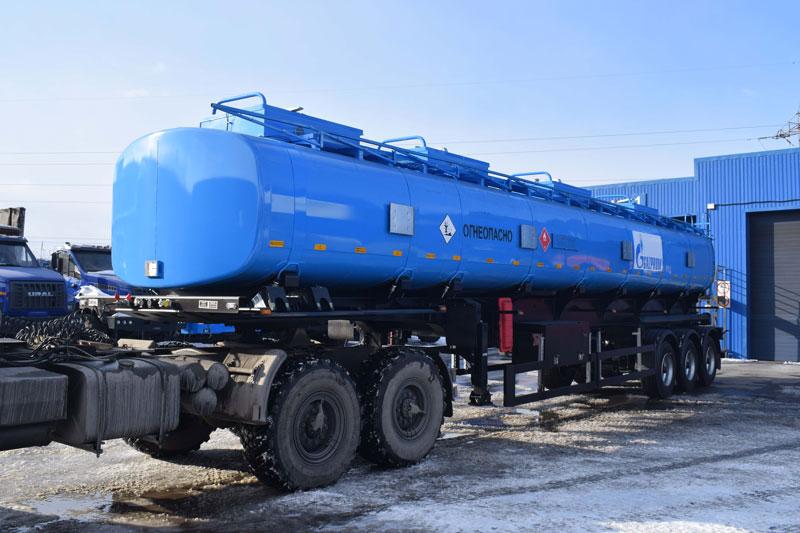

Полуприцеп-цистерна ППЦ-40 (009) для ГСМ (3-осный, прямое сечение)

Код модели: 1283

Цена:

По запросу
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Заказать
Купить в лизинг
Это важно знать!
При производстве полуприцепов мы используем только фирменные сборные агрегаты (оси + подвеска). Например: оси и подвеска фирмы BPW или HJ. Многие производители с целью удешевления продукции, используют самосборные агрегаты, что значительно снижает качество и ресурс полуприцепа.
Версия для печати
Скачать в PDF
Задать вопрос специалисту
Технические характеристики полуприцепа-цистерны ППЦ-40-009 для ГСМ
Общая номинальная вместимость при температуре 20°С 40± 1,5% м3
Время слива из цистерны самотеком, не более 160 мин
Тип перевозимой жидкости Светлые нефтепродукты
Максимальная масса снаряженного прицепа 14100 кг
Полная масса прицепа 48500 кг
Максимально допустимая нагрузка на седельно-сцепное устройство 21500 кг
Максимально допустимая нагрузка на шины 27000 кг
Количество секций цистерны 4 шт. (10+10+10+10 м3)
Марка стали 09Г2С
Сечение цистерны Постоянное, чемоданной формы
Толщина листа обечайки 4 мм
Толщина переднего днища 4 мм
Толщина заднего днища 4 мм
Конструктивная связь цистерны с рамой При помощи стяжных лент
Диаметр шкворня 3,5 дюйма
Высота ССУ 1550 мм

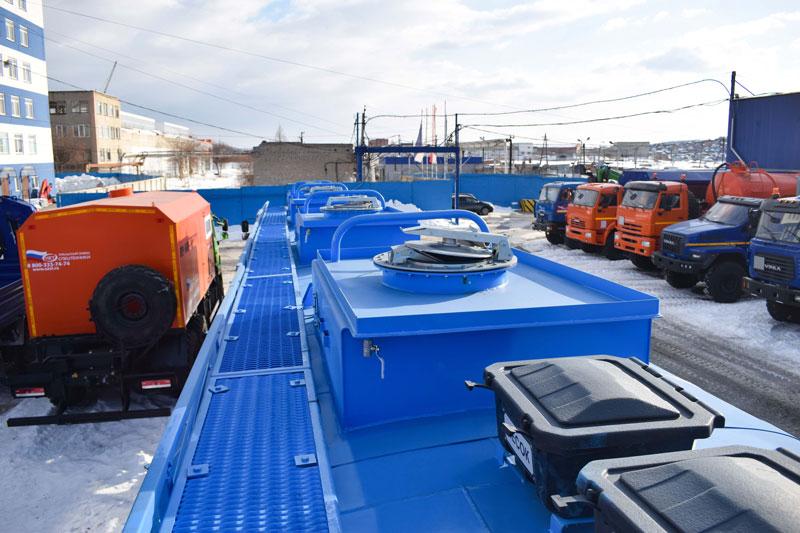

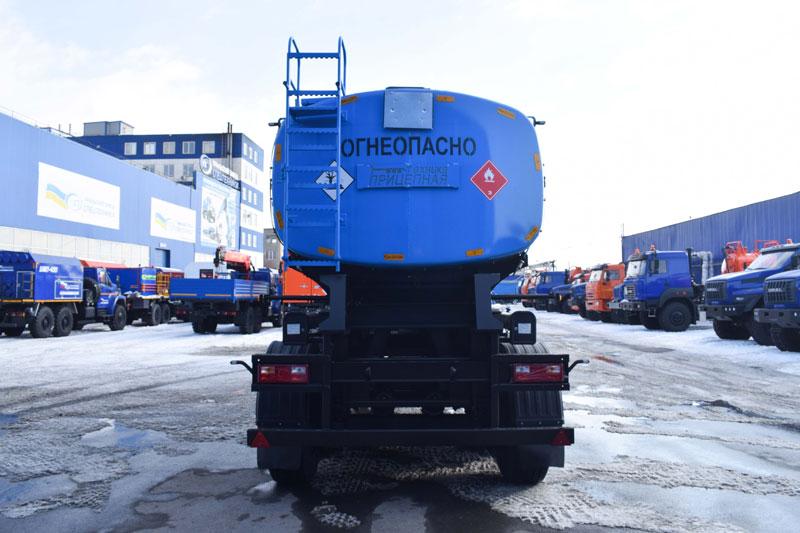

Обслуживание заливной горловины цистерны Лестница и площадка для обслуживания с перилами

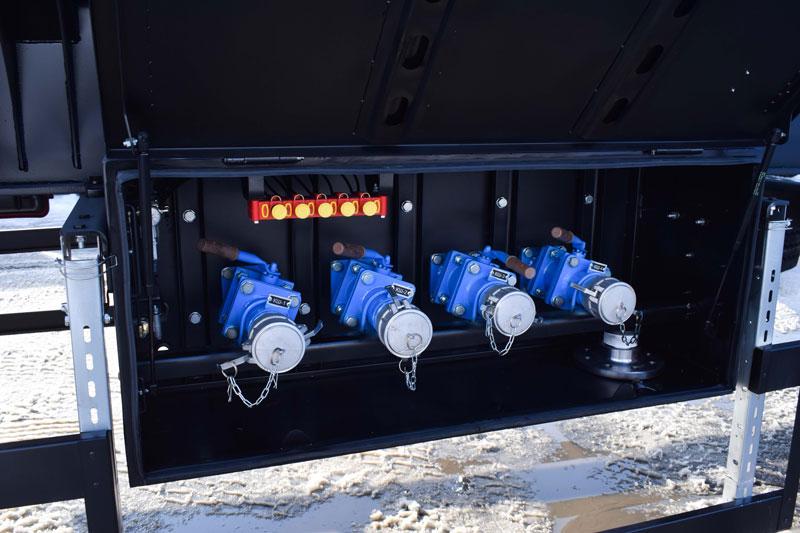

Донный клапан с ручным дублером ДКП-90 с возможностью ручного открытия
Дыхательный клапан УД2-80 – 4 шт.
Рукава напорно-всасывающие 2 шт., Ду 75, длина 4 м

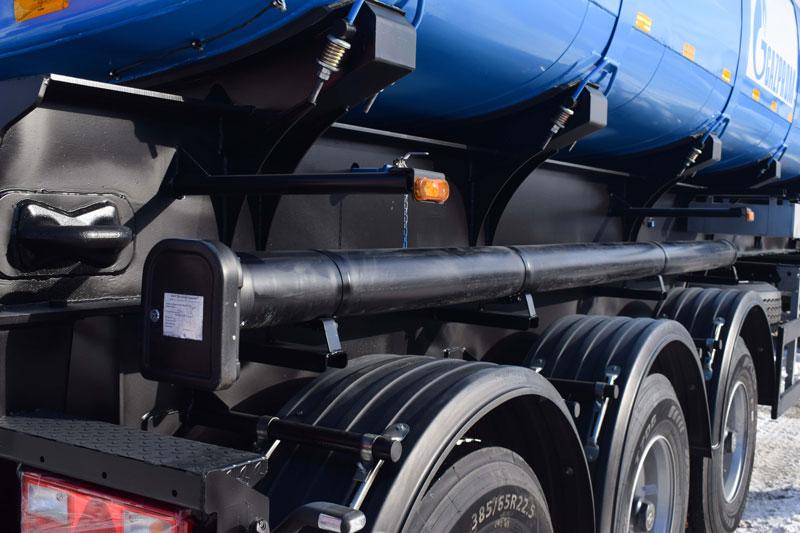

Пеналы для рукавов Пластиковые
Соединения рукавов БРС, тип Camlock 3”

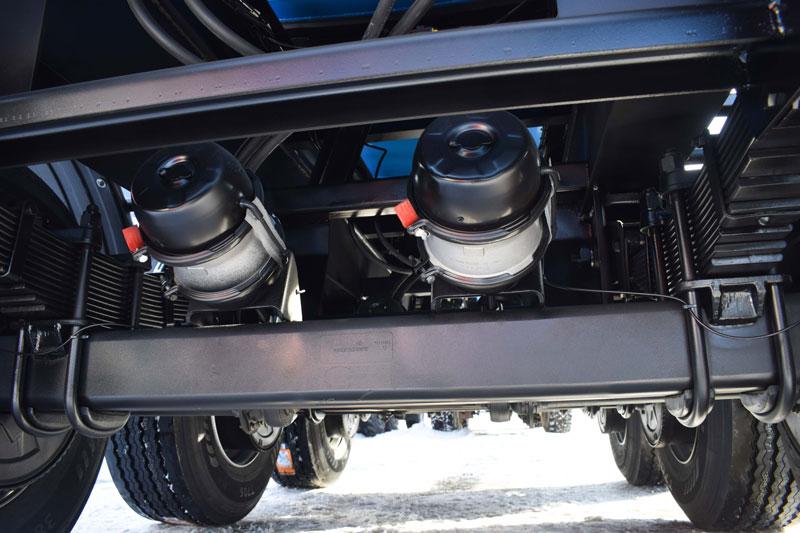

Подвеска Рессорно-балансирная
Оси (Каталог осей и подвесок) HJ
Количество осей х количество колес / запасных колес 3х6/1 шт.

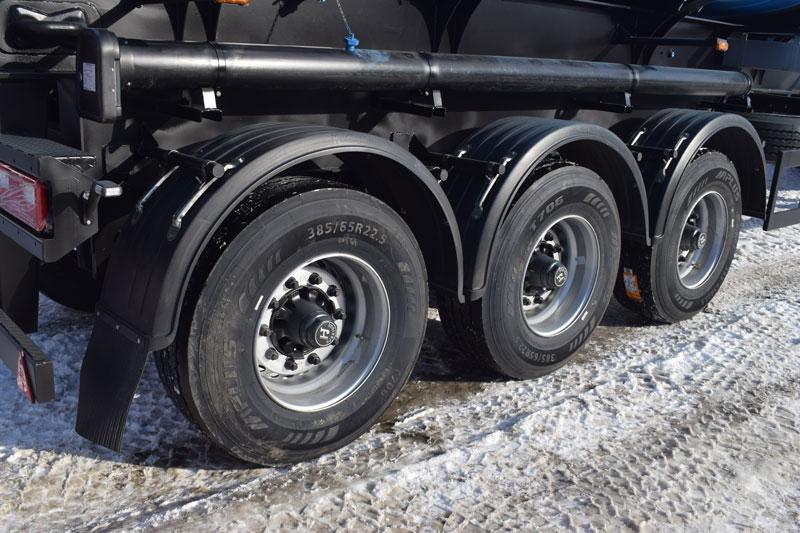

Шины (Каталог шин) 385/65 R22,5

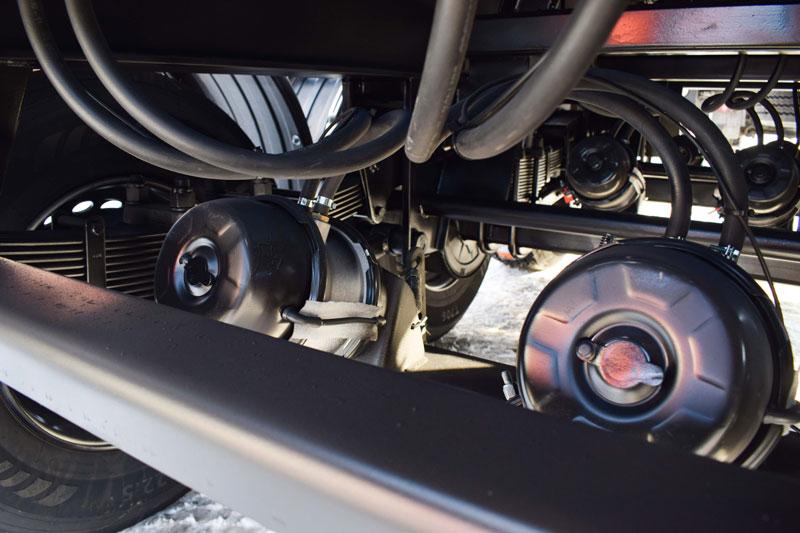

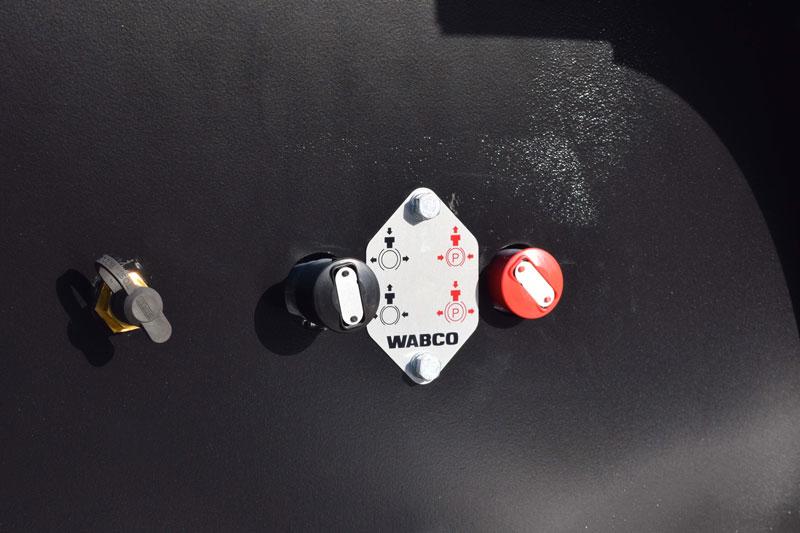

Тормозная система с пневматическим приводом от тягача ABS WABCO
Электрооборудование двухпроводное с питанием от тягача 24В
Опорное устройство BPW Механическое, телескопического типа, с двухскоростным приводом, односекционное
Противооткатные упоры 2 шт.

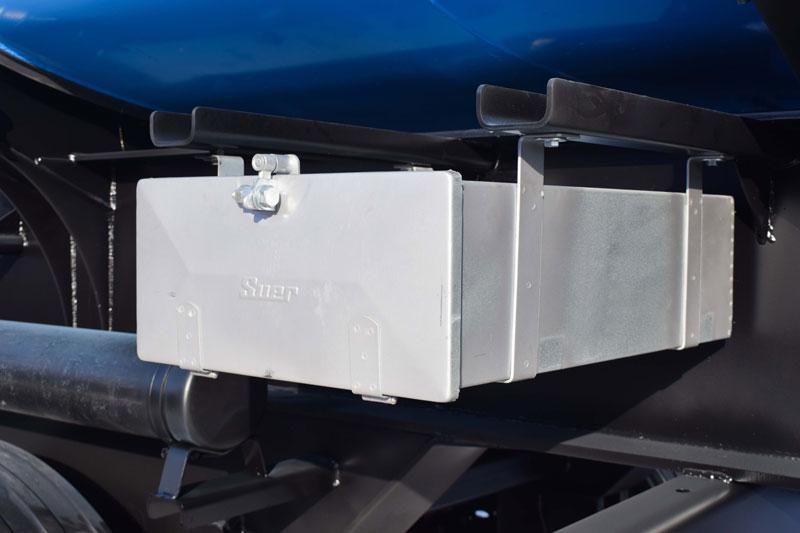

Инструментальный ящик с комплектом ЗИП 1 шт.

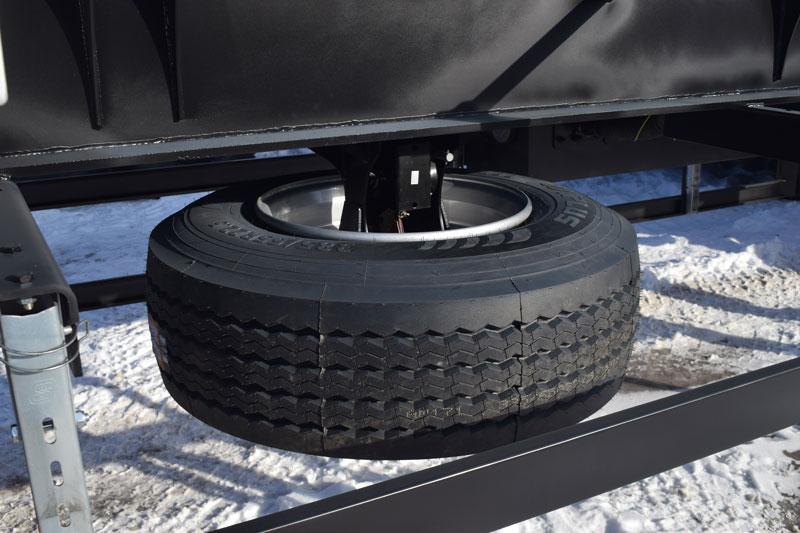

Подъемник запасного колеса 2 шт.
Крылья Пластиковые
Защиное устройство Заднее, боковые
Дополнительное оборудование

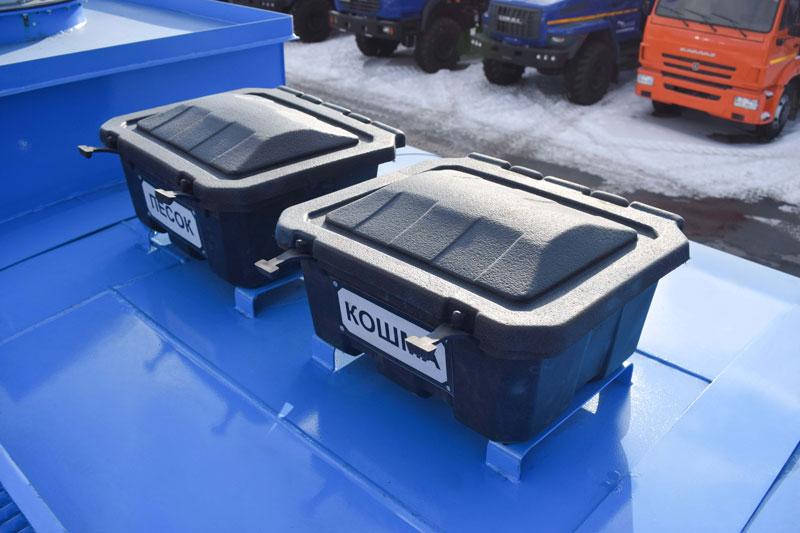

  • ящик для песка
  • ящик для кошмы
  • огнетушитель ОП-6 – 2 шт.

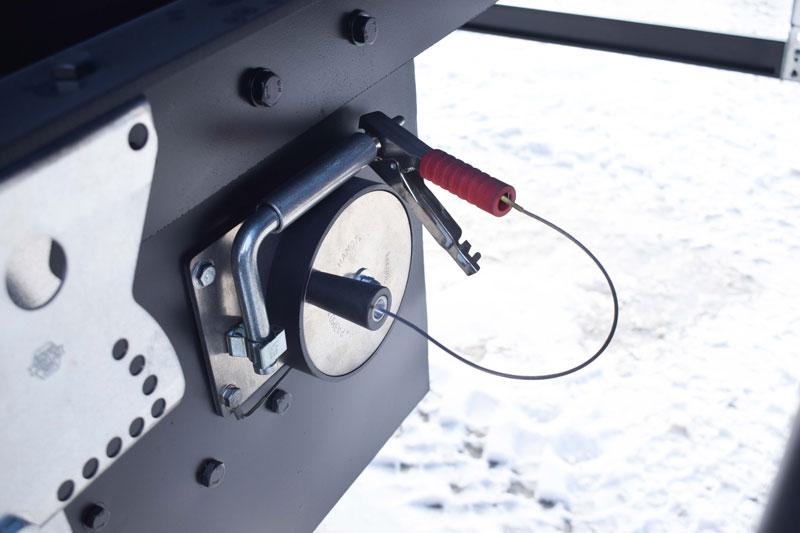

  • катушка заземления
  • цепь заземления
  • электропроводка в соответствии с ДОПОГ

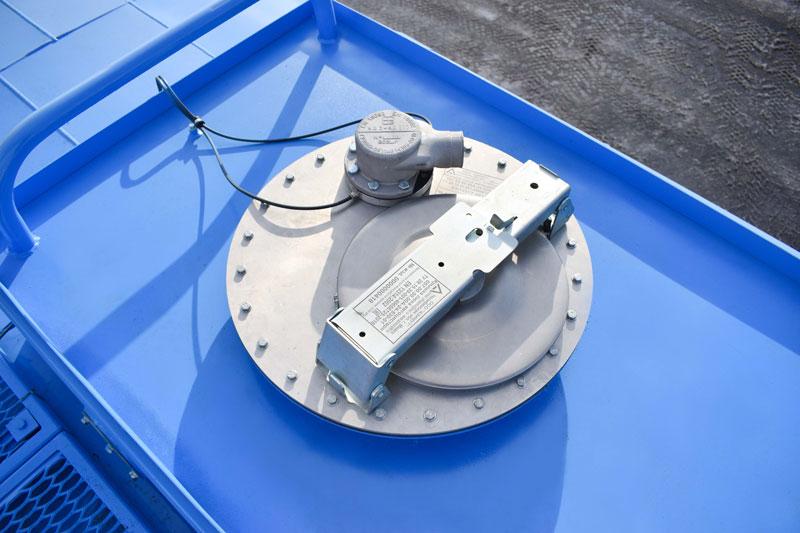

  • алюминиевые крышки горловин
  • блок пневмоуправления донными клапанами
  • фильтр регулятор
Выполняемые операции
  • налив через горловины
  • раздельный слив из каждой секции



Дополнительные опции

Установка гидропривода с насосом 1СВН-80АМ
Установка гидропривода с насосом 1СВН-80АМ
Гидропривод включает в себя насос, подключаемый через муфту к гидромотору, работающему от гидросистемы тягача. Самовсасывающий вихревой одноступенчатый насос 1СВН-80АМ предназначен для перекачивания чистых нейтральных жидкостей без механических примесей: воды, бензина, дизельного топлива, спирта, керосина и др. плотностью до 1000 кг/м3 при температуре от -40°C до +50°C. Вихревое рабочее колесо насоса, изготовленное из алюминиевого сплава, исключает искрообразование при перекачивании нефтепродуктов.
Установка гидропривода с насосом 1СЦЛ-20-24ГМ
Установка гидропривода с насосом 1СЦЛ-20-24ГМ
Гидропривод включает в себя насос, подключаемый через муфту к гидромотору, работающему от гидросистемы тягача. Насос СЦЛ-20-24 относится к типу центробежно-вихревых самовсасывающих насосов. Его предназначение – перекачивание чистых нейтральных жидкостей без механических примесей: воды, бензина, дизельного топлива, спирта, керосина и др. плотностью до 1000 кг/м3 при температуре от -40°C до +50°C. Насос состоит из двух ступеней. Первая ступень является центробежным насосом, а вторая – вихревым. На выходе из второй ступени происходит самовсасывание с помощью воздуходува.
Термоизоляция цистерны 50 мм
Термоизоляция цистерны 50 мм
Покрытие цистерн термоизоляционным слоем позволяет сохранять температурный режим внутри емкости в течение длительного времени и увеличить максимальное расстояние транспортировки жидких грузов по отношению к ныне существующим. При этом общая масса цистерны увеличится несущественно и сохранится рамная конструкция со стяжными лентами.
Термоизоляция цистерны 100 мм
Термоизоляция цистерны 100 мм
Покрытие цистерн термоизоляционным слоем позволяет сохранять температурный режим внутри емкости в течение длительного времени и увеличить максимальное расстояние транспортировки жидких грузов по отношению к ныне существующим. При этом общая масса цистерны увеличится несущественно и сохранится рамная конструкция со стяжными лентами.
Установка стандартного УВТ на отдельную секцию
Установка стандартного УВТ на отдельную секцию
ППО-25, OPW-16, ДУ25
Замена стандартного УВТ на УВТ повышенной производительности
Замена стандартного УВТ на УВТ повышенной производительности
ППО-40, РКТ-32, ДУ32
Усиленная проводка (380 В)
Усиленная проводка (380 В)
Комплектование усиленной электропроводкой, которую требуют мощные устройства, рассчитанные на трёхфазное напряжение 380 В.

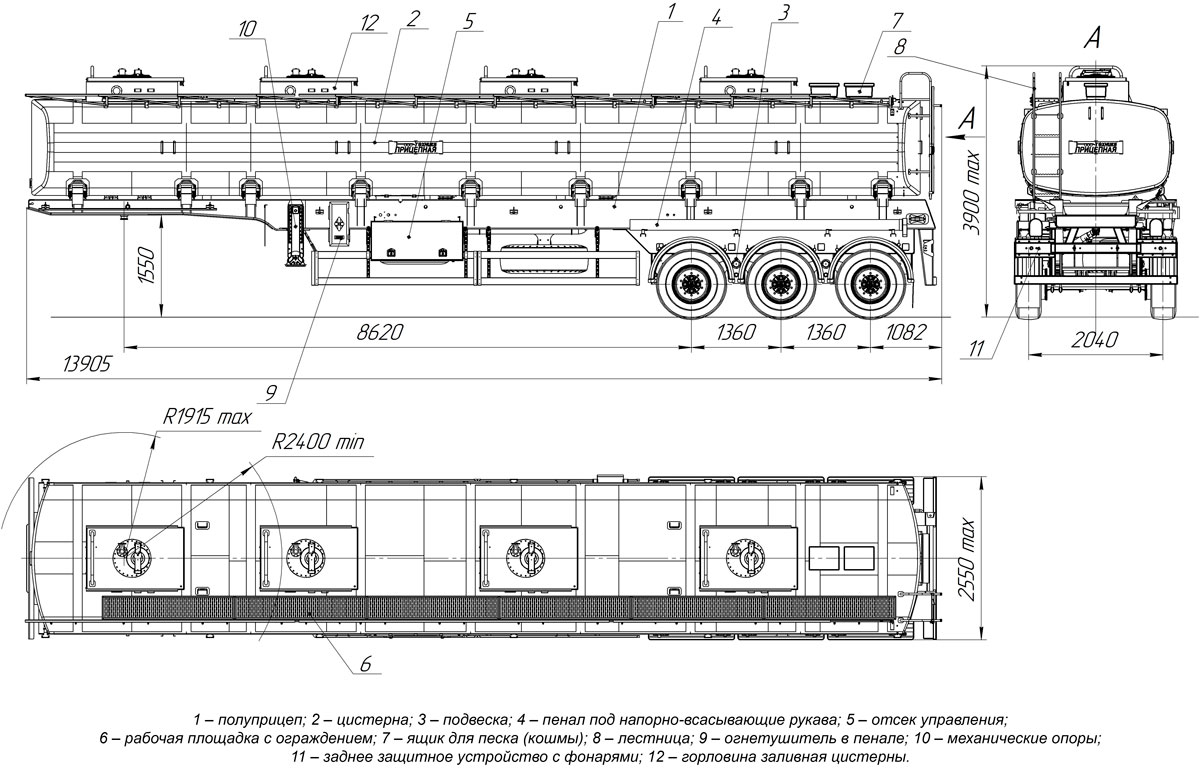

Габаритный чертеж

Габаритный чертеж для Полуприцеп-цистерна ППЦ-40 (009) для ГСМ (3-осный, прямое сечение)

Видеоролики

Конструктивные особенности

конструктивные особенности
