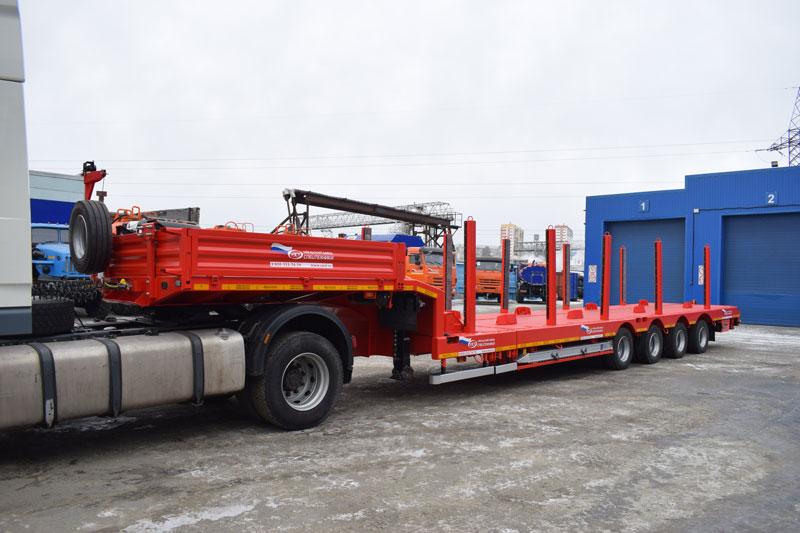

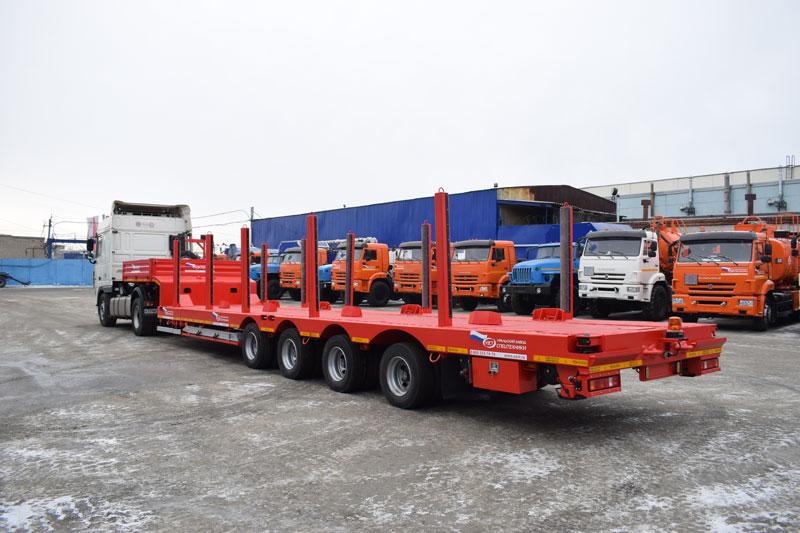

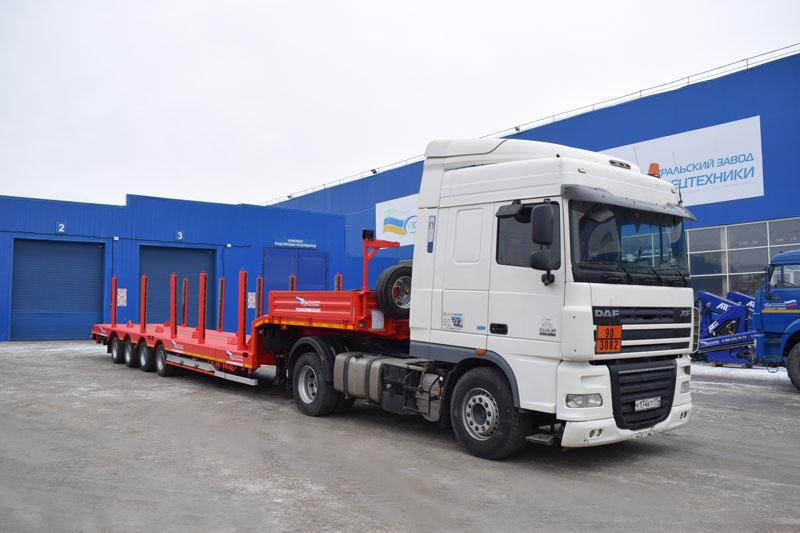

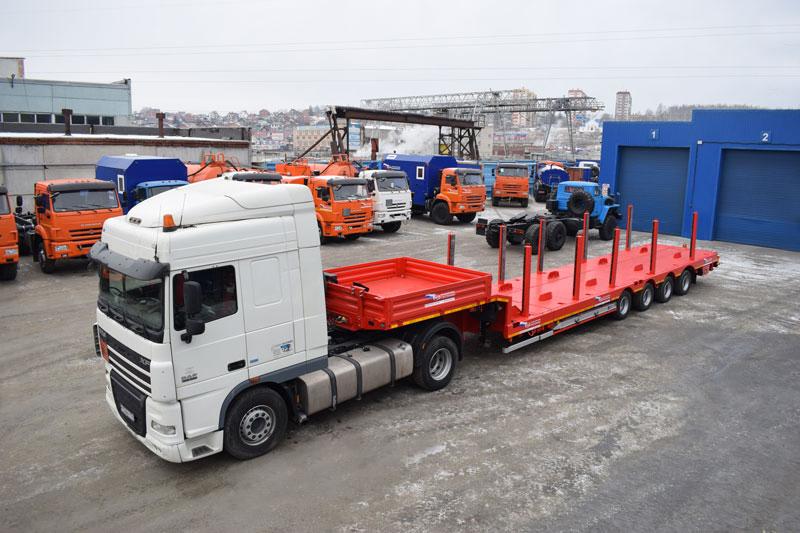

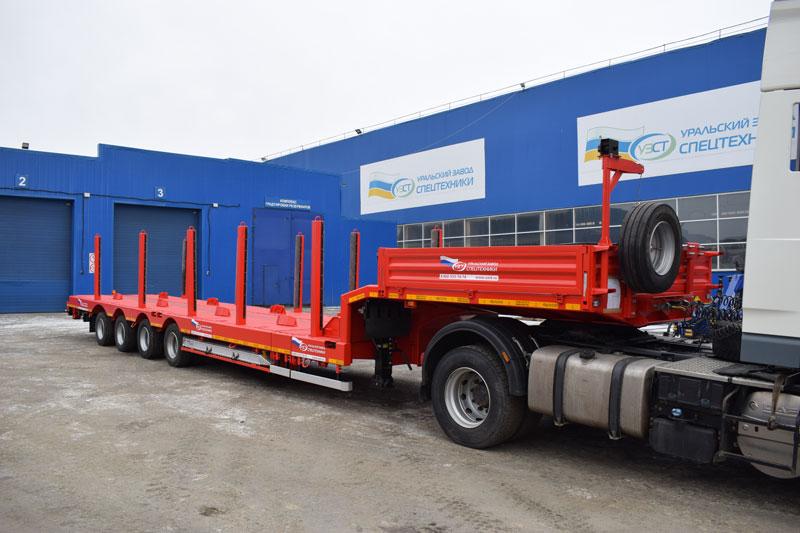

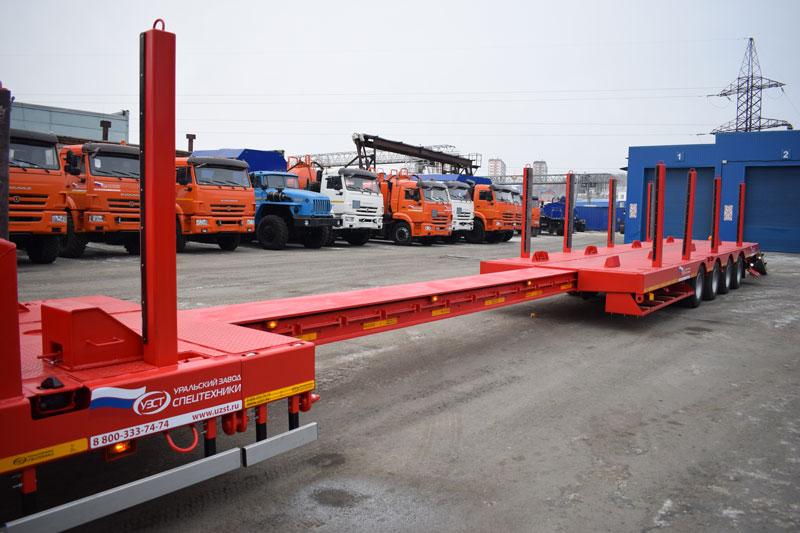

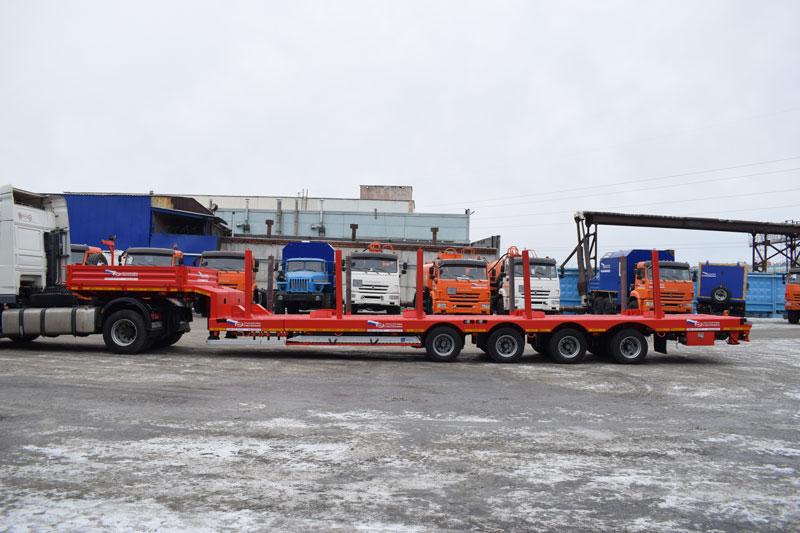

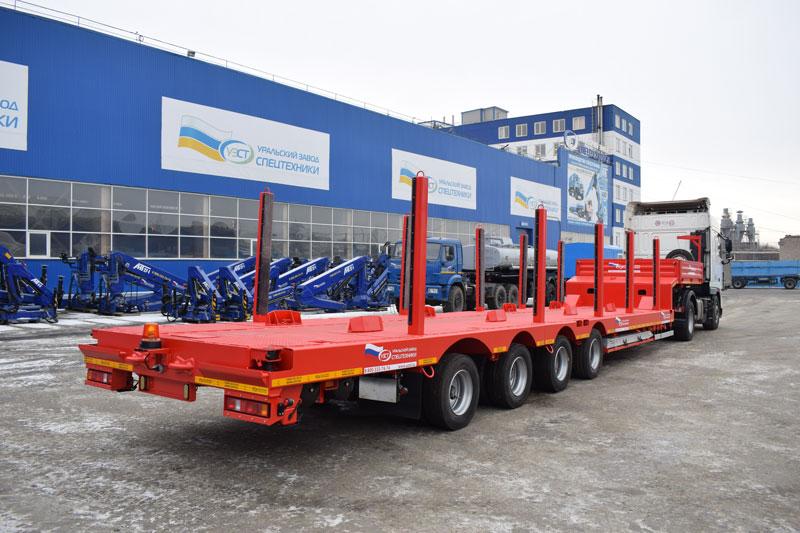

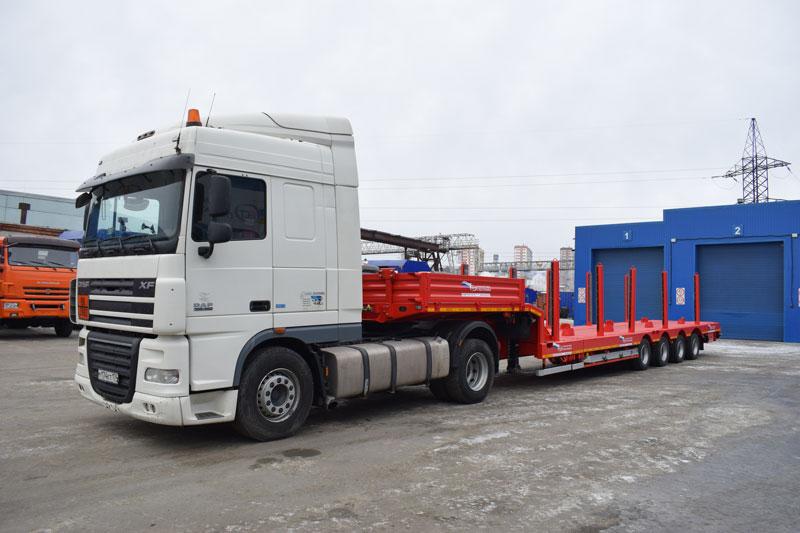

Полуприцеп тяжеловоз телескопический ППТ-9176-001НР4 (50,5 т.)
Цена:
По запросу2. Оси, устанавливаемые на все модели полуприцепов с рессорной подвеской нашего производства, имеют грузоподъемность не менее 12 тонн каждая, что в разы увеличивает запас прочности.
| Технические характеристики 4-осного телескопического трала УЗСТ 9176-001НР4 | |
|---|---|
| Масса перевозимого груза, кг |
50 500 (42 000 – в случае раздвижки полуприцепа) допускается конструкцией 52 500 кг |
| Максимальная масса снаряженного полуприцепа, кг | 16 400 |
| Полная масса полуприцепа, кг |
66 900 допускается конструкцией 68 900 |
|
Максимально допустимая нагрузка на седельно-сцепное устройство, кг |
22 900 (допускается конструкцией 24 900) |
|
Максимально допустимая нагрузка на шины, кг |
44 000 |
| Макра стали | Высокопрочная конструкционная сталь S700 (Швеция) |

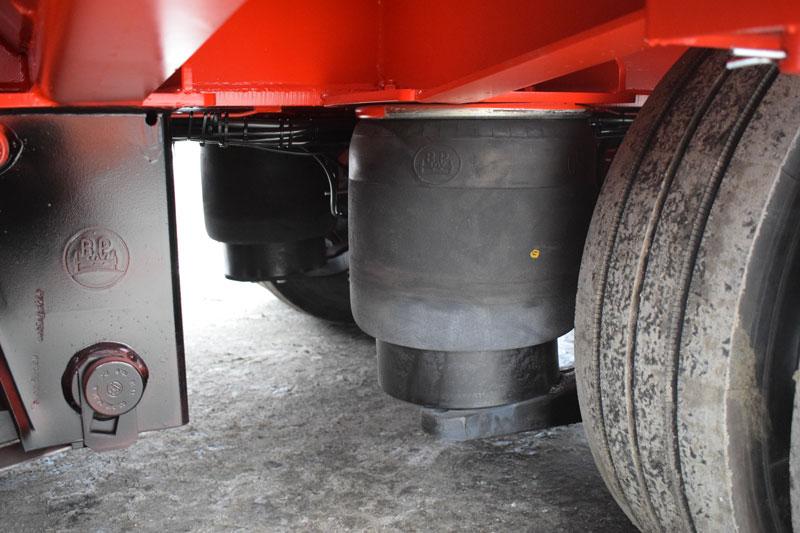

| Подвеска (Каталог осей и подвесок) | Пневматическая, зависимая BPW (1-ая колесная ось подъемная; 4-ая колесная ось самоустанавливающаяся) |

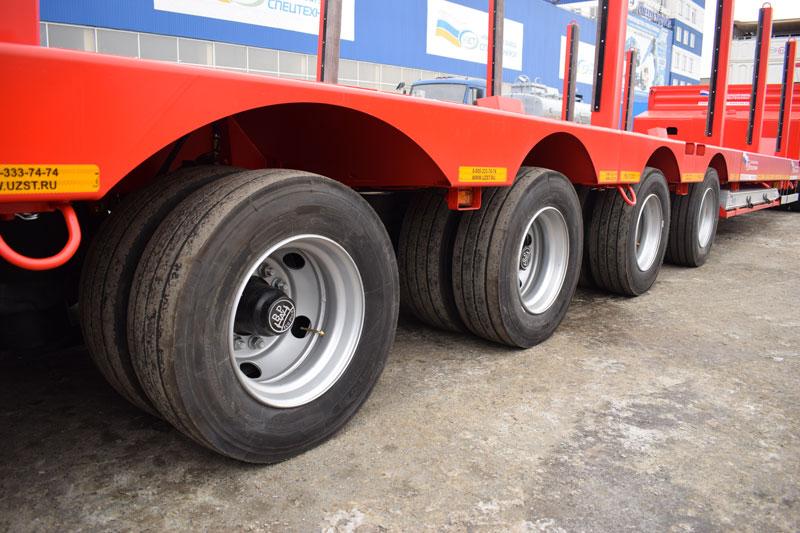

| Количество осей х количество колес / запасных колес, шт. | 4х16/1 |
| Шины (Каталог шин) | 235/75R17,5 |
| Шкворень | 3,5 дюйма, два положения |

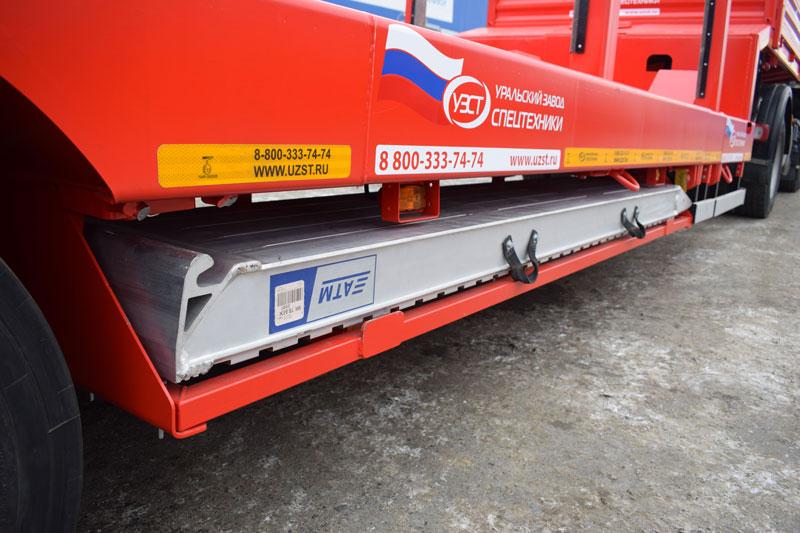

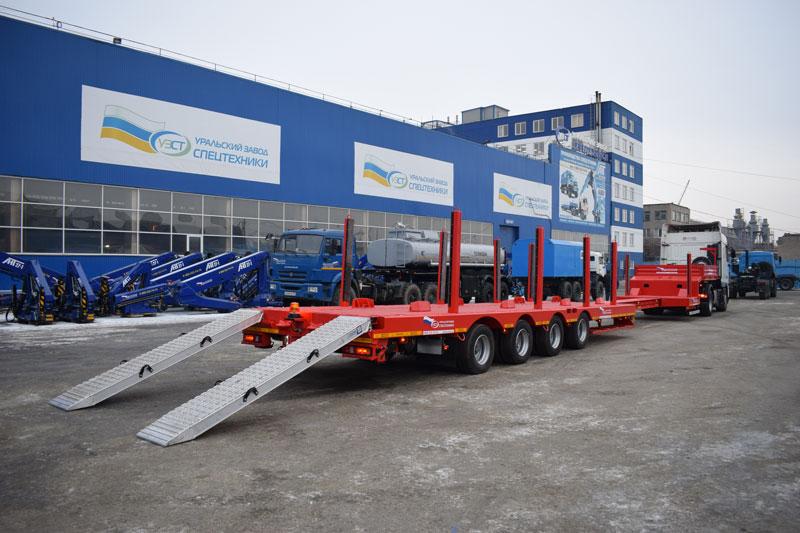

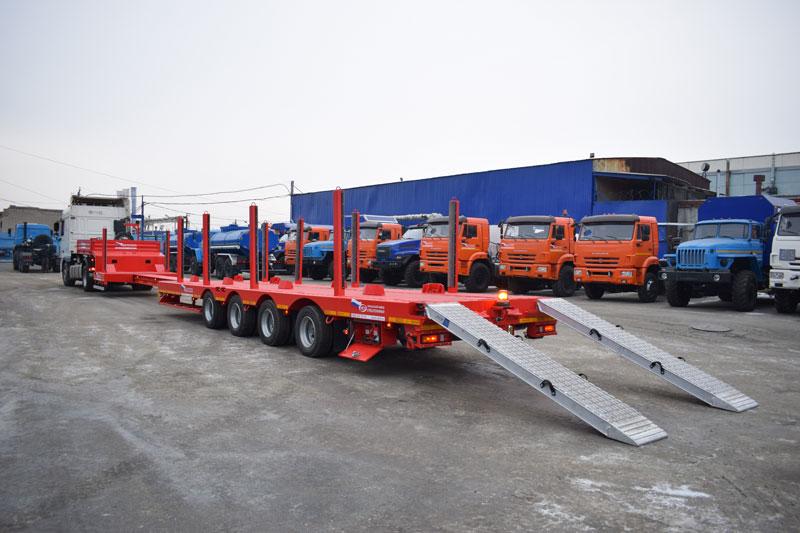

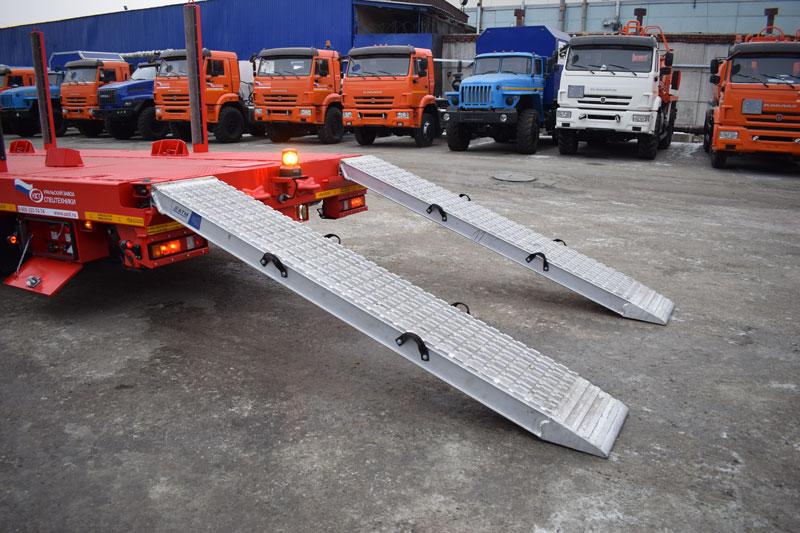

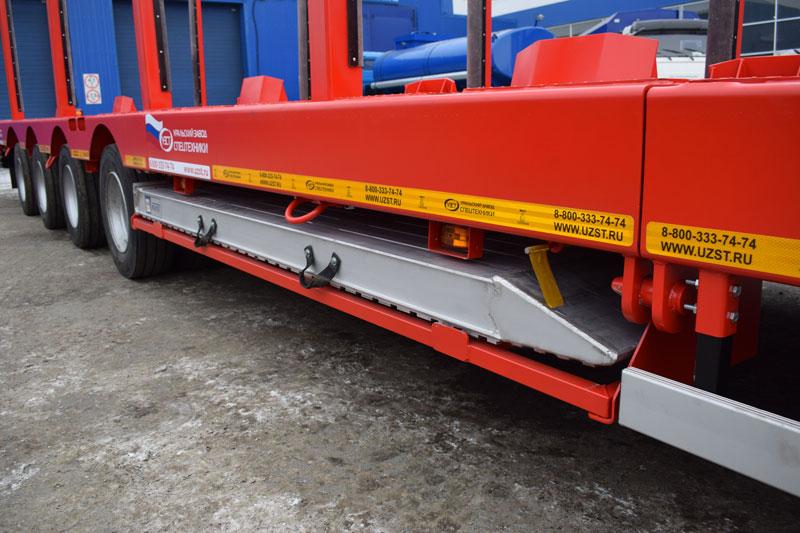

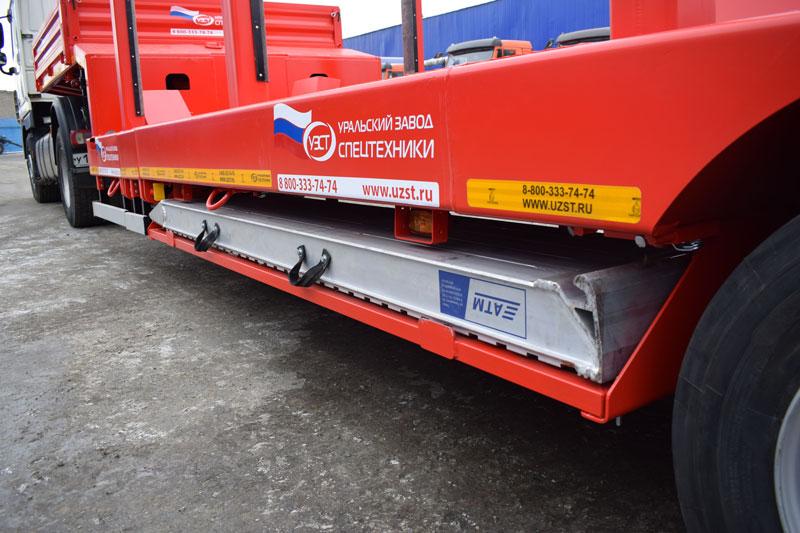

| Трапы / Угол въезда по трапам, град. | Приставные (закрепляются на раме под боковым лонжероном) / 17° |
| Максимальная скорость при максимальной нагрузке, км/ч | 60 |

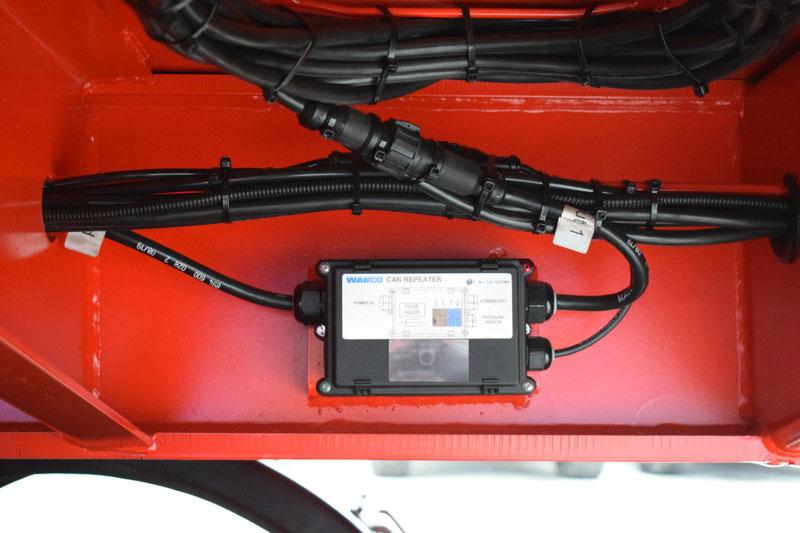

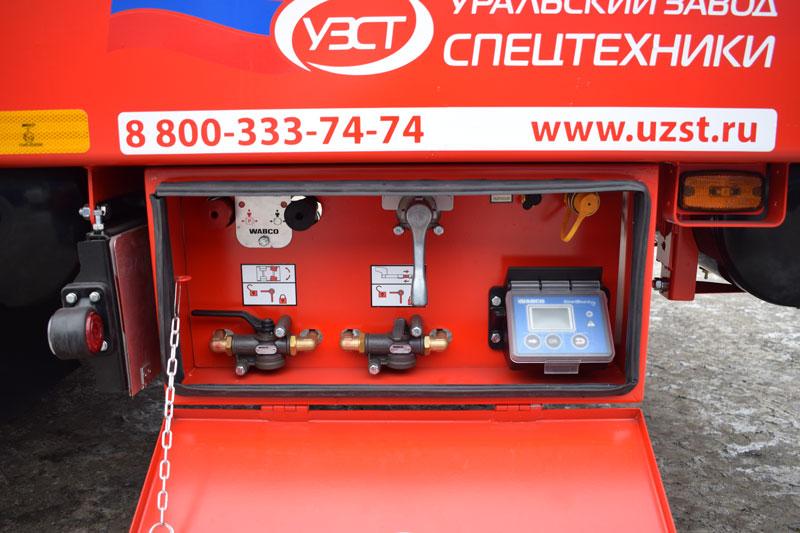

| Тормозная система с пневматическим приводом от тягача | EBS WABCO (оригинал) |

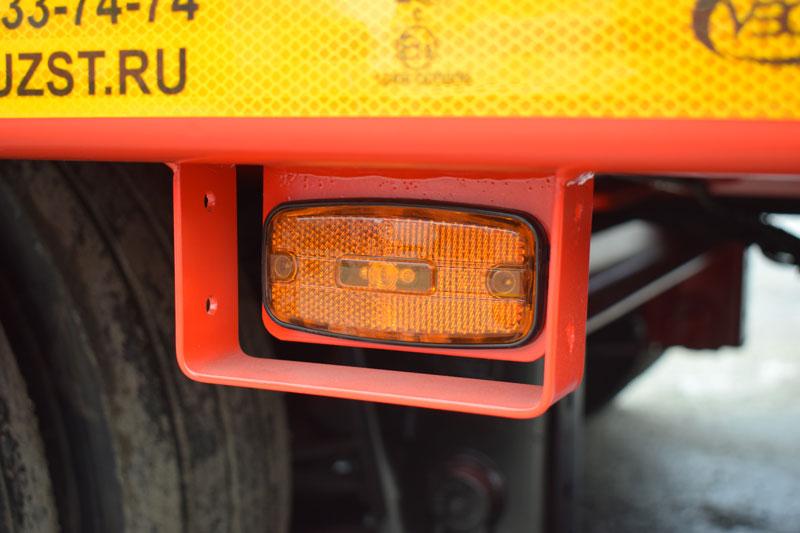

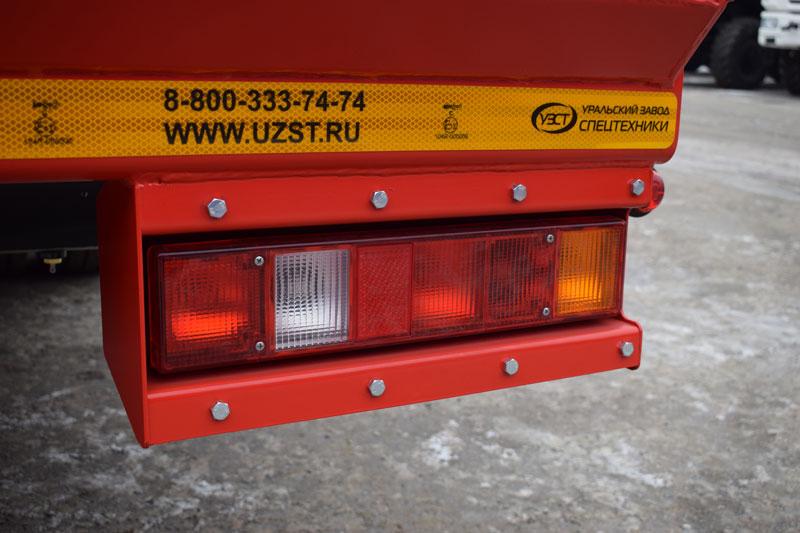

| Электрооборудование |
|

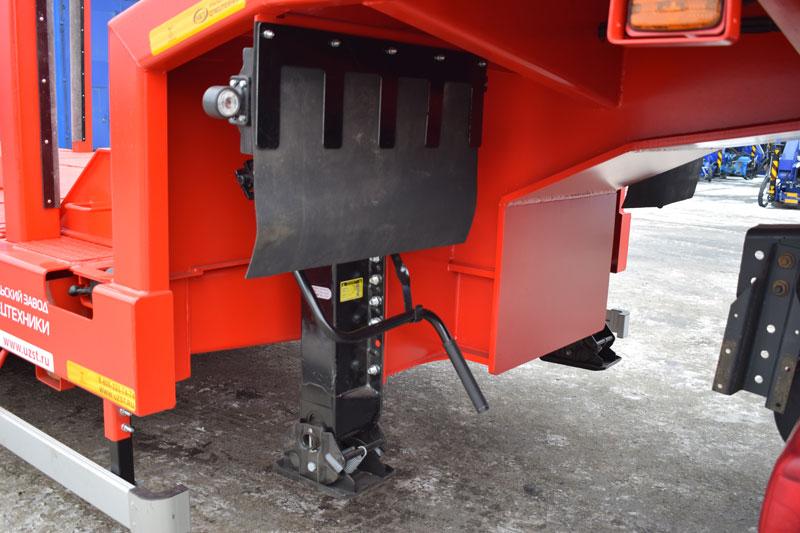

| Опорное устройство BPW | Механическое, телескопического типа, с двухскоростным приводом, односекционное |

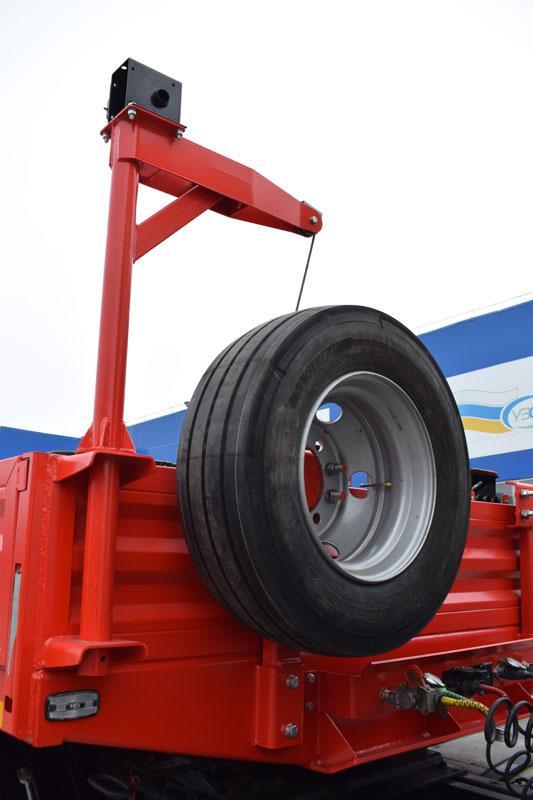

| Подъемник запасного колеса, шт. | 1 |

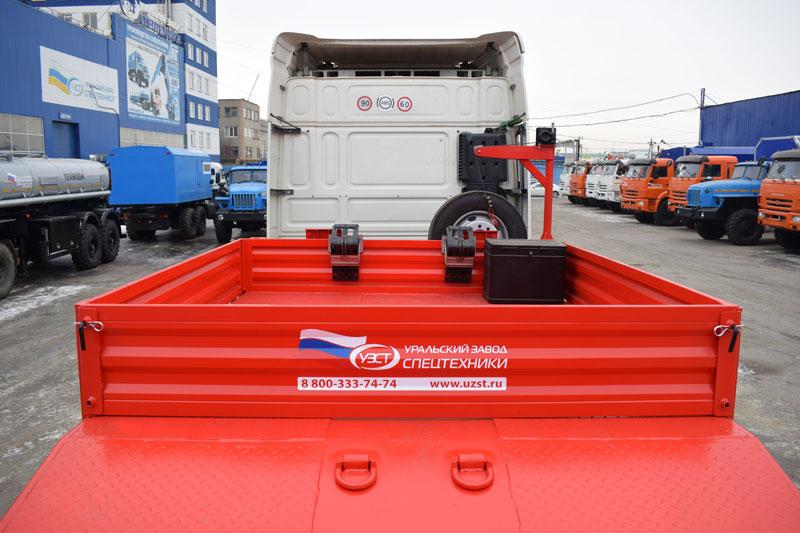

| Бортовая площадка на гусачной части | Со стальными откидными бортами |

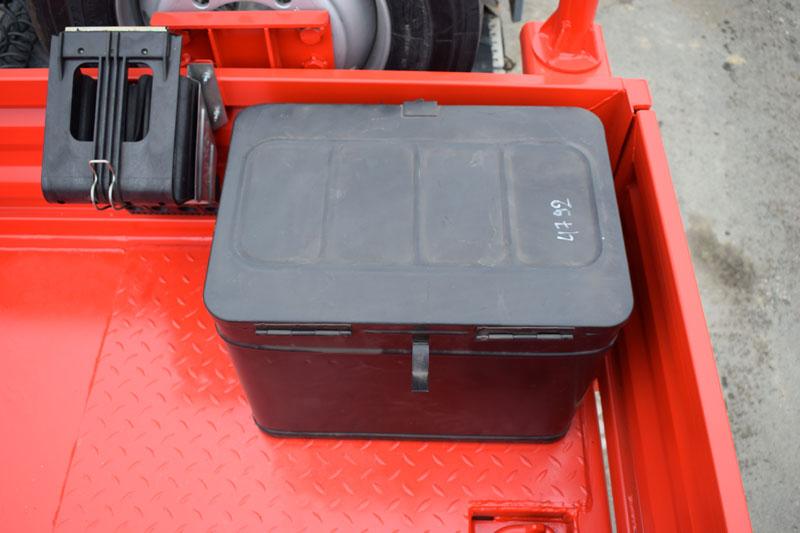

| Инструментальный ящик с комплектом ЗИП | Объёмом 80 л |
| Комплект ЗИП |
|

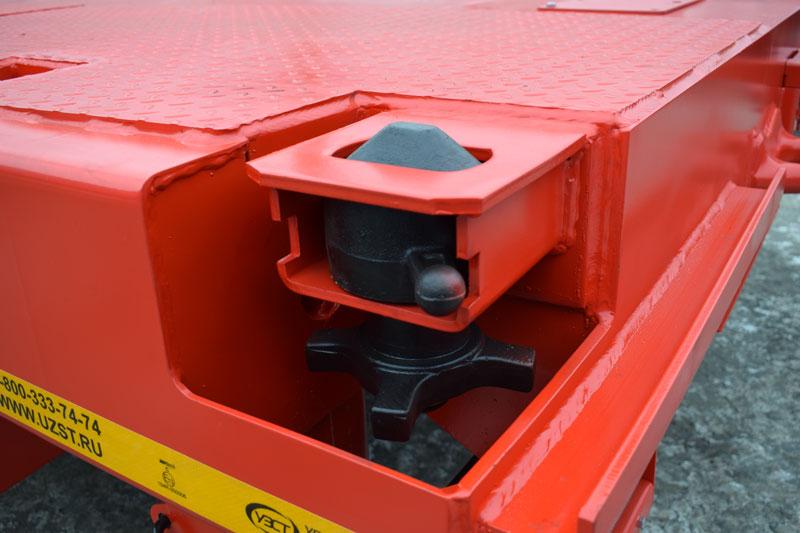

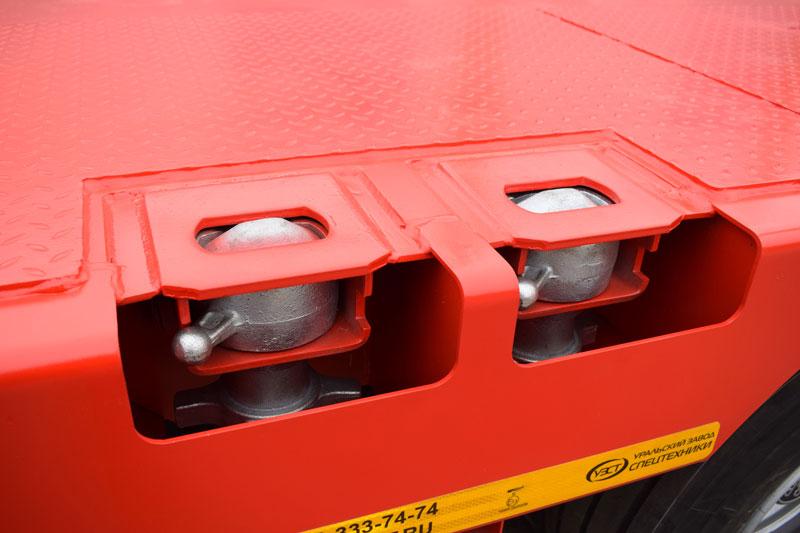

| Контейнерные замки |
8 шт. Под перевозку одного 40-ка футового контейнера (типа 1А или 1АА) или 2-ух 20-ти футовых контейнера (типа 1С или 1СС) при раздвижке на 500 мм. |

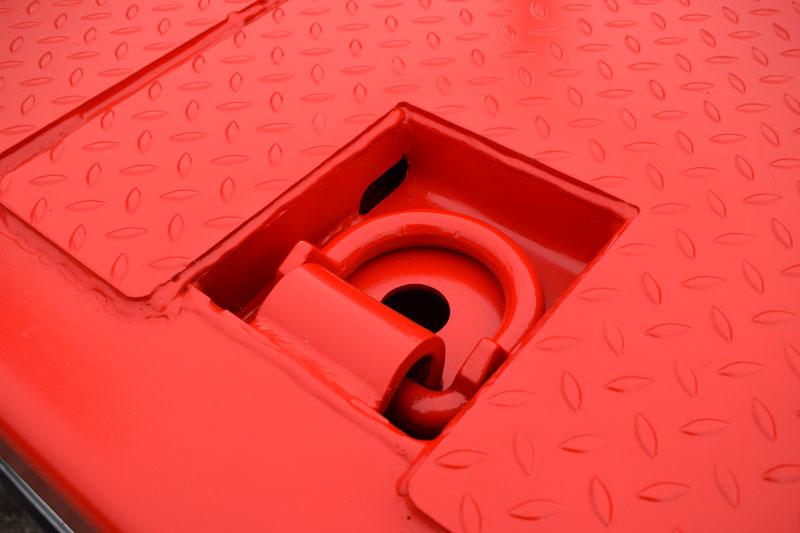

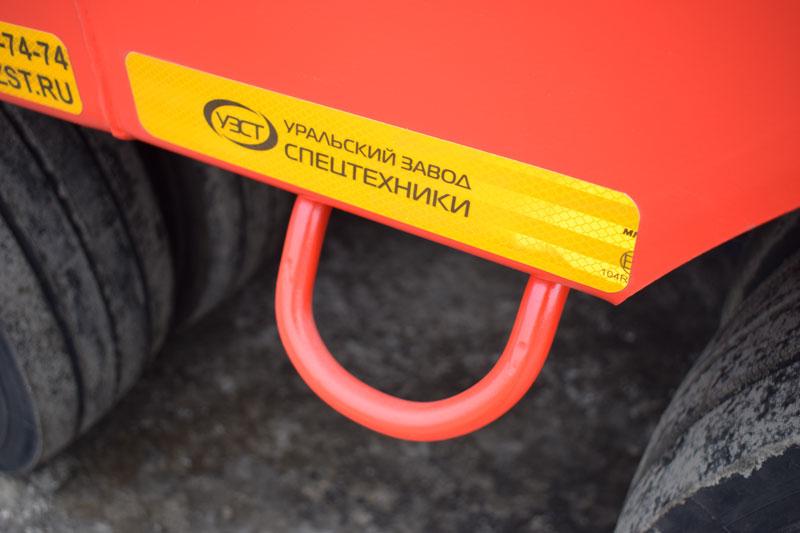

| Петли для увязки груза | Под настилом и под боковым лонжероном |

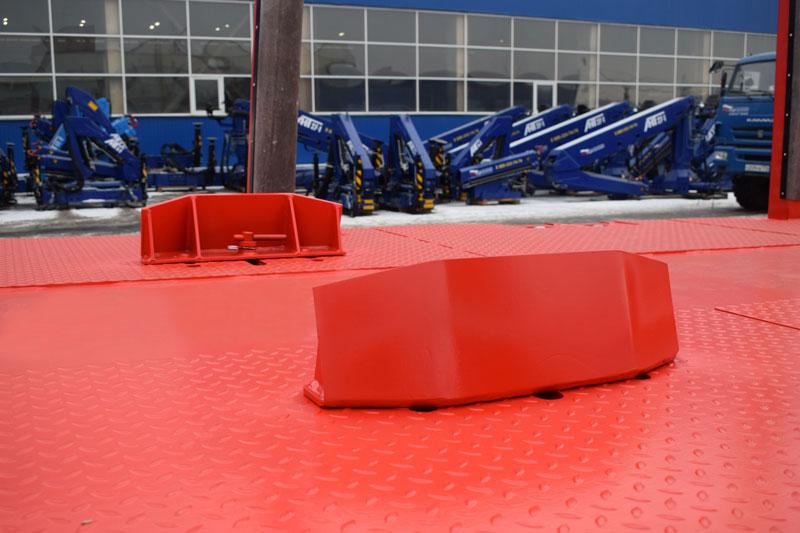

| Отбойные брусья | 4 пары |

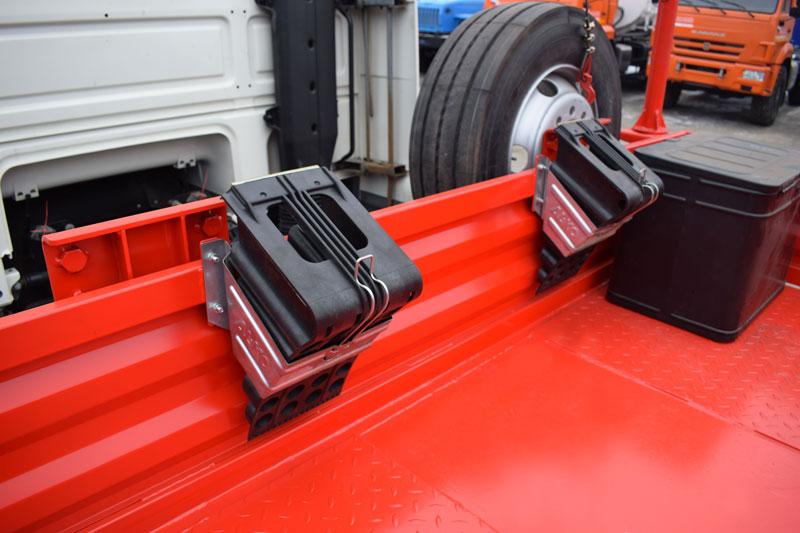

| Упоры для техники, шт. | 2 |
| Настил | Металлический – чечевица |

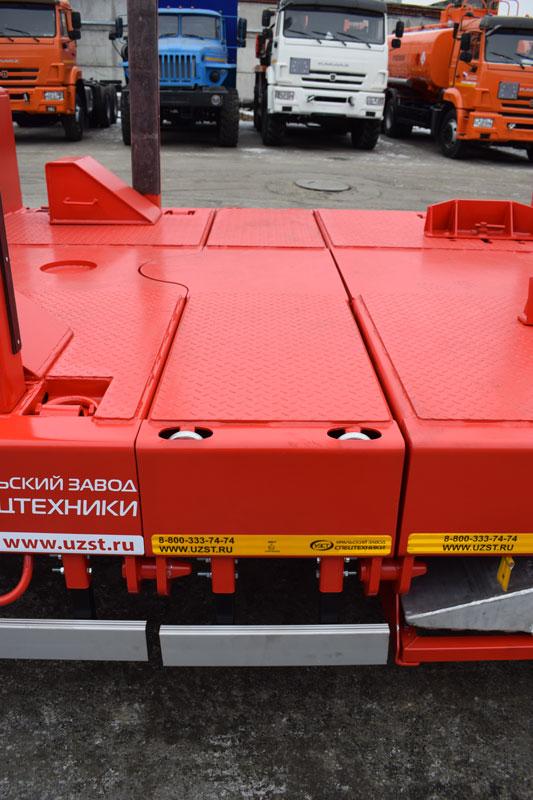

| Дополнительные опоры в задней части рамы | Опускаются при установке трапов |

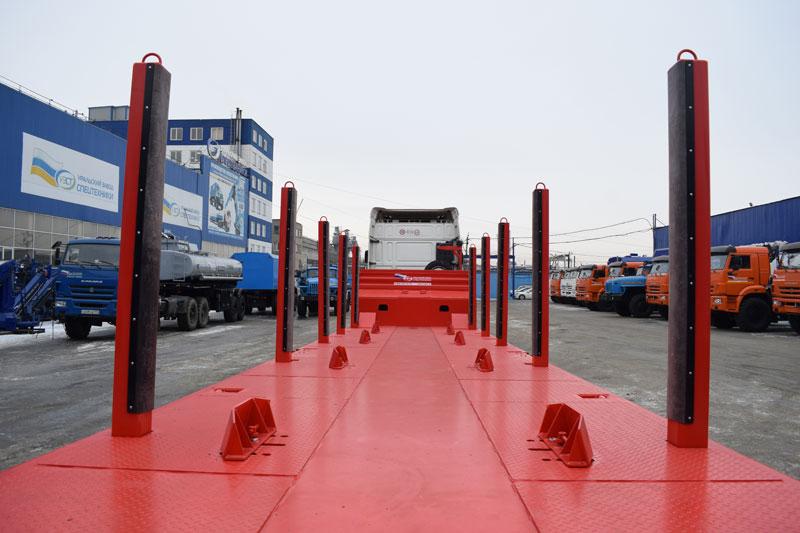

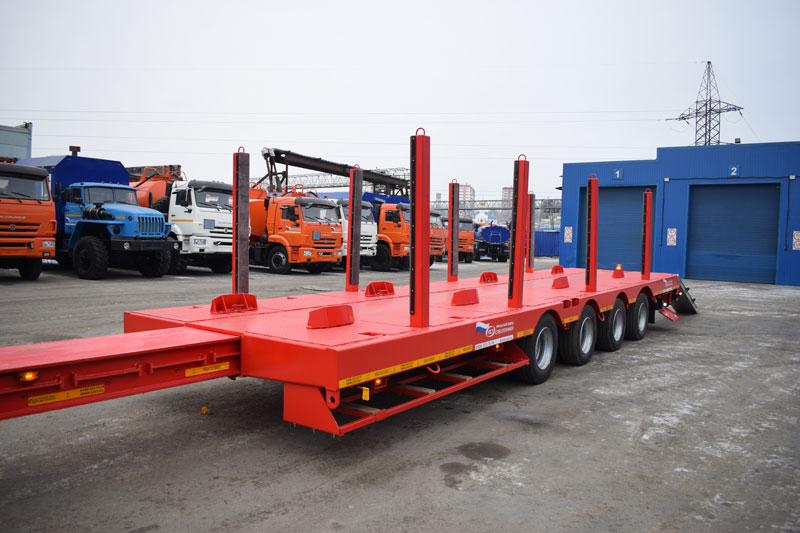

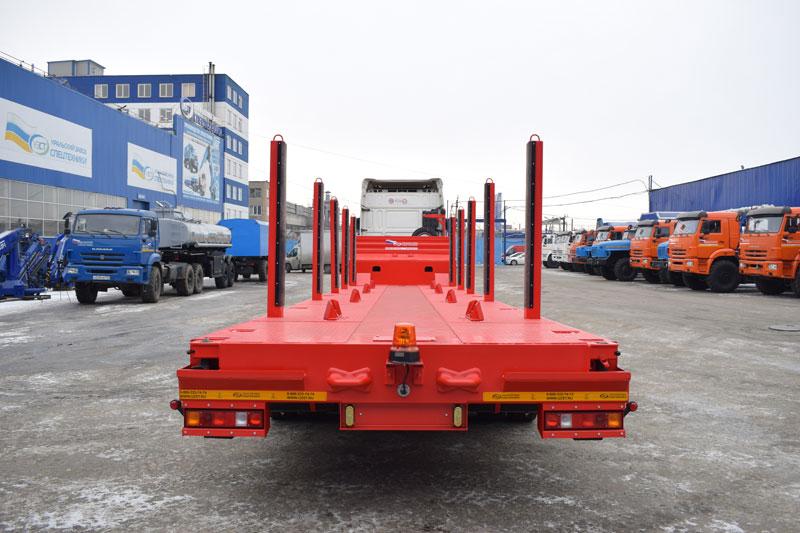

| Вставные обрезиненные стойки | 5 пар |
Дополнительные опции
Стойки являются статической конструкцией, изменить положение которой во время работы фактически невозможно.
Высота стоек: от 700 мм до 1900 мм
Раздвижные коники изготавливаются из стальной профильной трубы. Они позволяют корректировать положение металлических арок, удерживающих груз. Сверху установлены увязочные петли для надежной фиксации грузов тросами. В целях дополнительной фиксации груза, в коники могут быть вварены втулки для протяжки цепей.
Высота таких коников может составлять от 1000 мм до 1900 мм. Количество коников - по желанию заказчика.
Крепление накладок осуществляется на саморезы либо клёпки.
Обрезиненная поверхность обеспечивает сохранность внешнего покрытия груза.

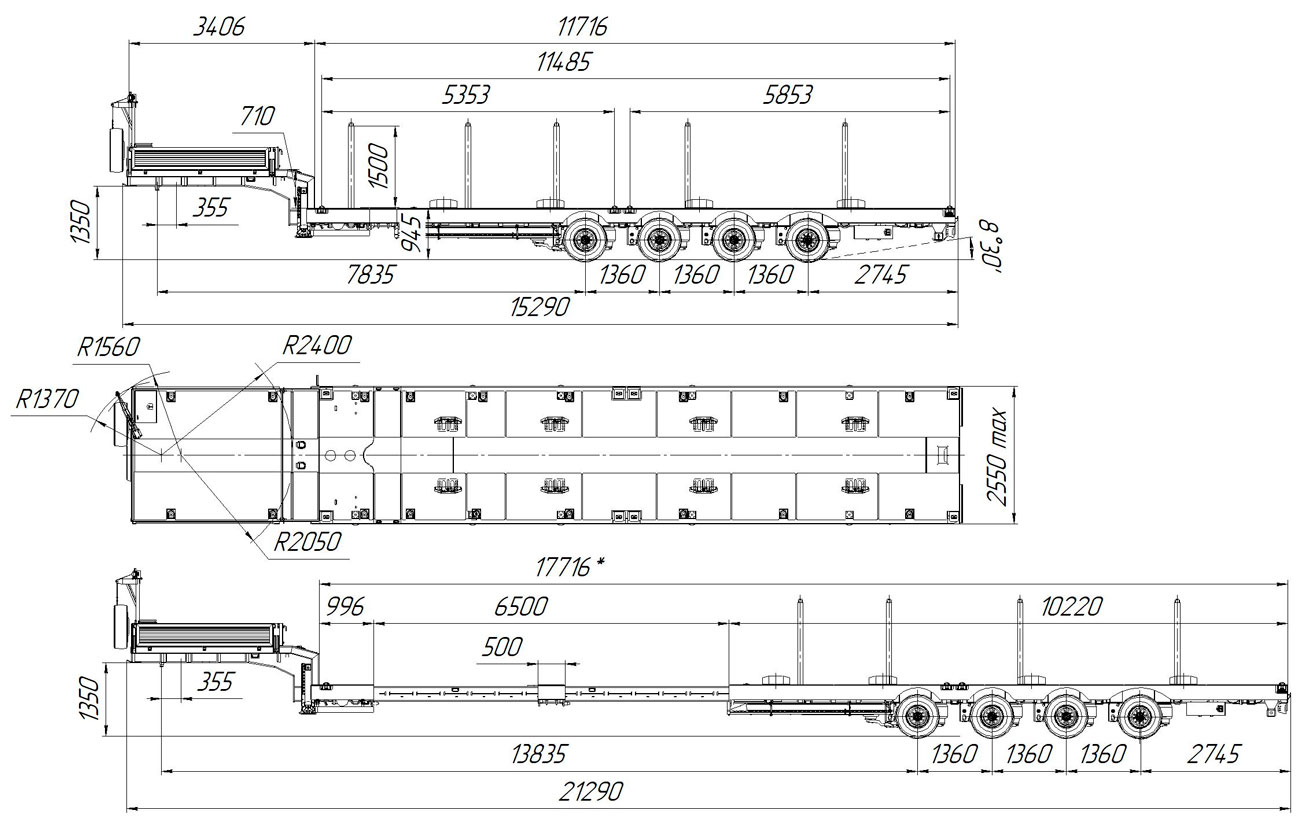

Габаритный чертеж
Видеоролики
Конструктивные особенности
